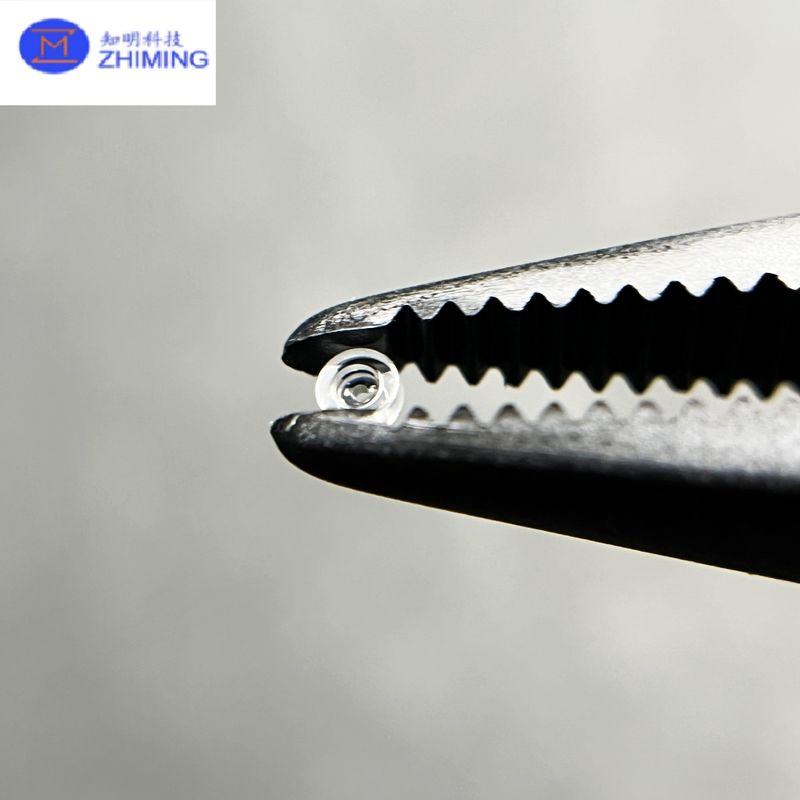

Sapfieren doorgatlagers op maat

De...Saffiraat door het gat dragendis een hoogprecisie, slijtvast en optisch stabiel onderdeel ontworpen voor veeleisende bewegingscontrolesystemen en micro-mechanische systemen.Gebruik maken van de uitzonderlijke hardheid en chemische stabiliteit van eenkristallige saffieren, bieden deze aangepaste lagers een lange duurzaamheid, een ultrasmoede rotatie en uitstekende prestaties in ruwe of zeer zuivere omgevingen.

Onze fabriek levertvolledig op maat gemaakte door-gatsaffiralagers, met betrekking tot de grootte van de gaten, de buitendiameter, de dikte, de scheurvorming, de nauwkeurigheidsgraden en de oppervlakteafwerking om te voldoen aan de eisen van optische instrumenten, hogesnelheidsspindels, meetapparaten,en halfgeleiderapparatuur.

Productkenmerken

1. Superieure hardheid en slijtvastheid

Saffiraanse rangen9 op de schaal van Mohs, waardoor het dimensie-nauwkeurigheid en een gepolijst oppervlak kan behouden, zelfs onder continue wrijving, hoge belasting of langdurige werking.

2Ultra-hoge dimensionale precisie.

Met behulp van CNC-bewerking, precisie-lapping en ultrasone booringen kunnen strikte toleranties worden bereikt:

• Tolerantie voor de diameter van het gat: ±0,005 ∼0,02 mm

• Cylindrisiteit tot 0,01 mm

• Ruwe oppervlakte (Ra): < 0,02 μm

Dit zorgt voor uitzonderlijk soepele rotatieprestaties.

3Uitstekende chemische en thermische stabiliteit

Safir behoudt mechanische eigenschappen onder extreme omstandigheden:

• Temperatuurweerstand: 1000°C+

• Zuur-/alkalibestandheid

• Geen vervorming, geen micro- slijtage van deeltjes

Ideaal voor cleanroom, optische en halfgeleider toepassingen.

4. Aanpasbare geometrie

We ondersteunen aangepaste specificaties:

• Doorgangsgrootte

• Buitenste diameter en dikte

• met een breedte van niet meer dan 50 mm

• gepolijste, matte of dubbel gepolijste oppervlakken

• Optioneel metallisatie- of bindingsinterface

Vervaardigingstechnologie

Precision Drilling (Ultrasone boor / Laser boor)

Het creëert gladde, verticale doorgangen met minimale scheuren en strakke dimensiecontrole.

Dubbelzijdig lapperen en polijsten

Zorg voor vlakheid, parallelisme en oppervlaktebuigzaamheid die voldoen aan de optische eisen.

CNC-profilering en -kamfering

Biedt aangepaste buitenvormen en precieze randen voor een verbeterde samenstelcompatibiliteit.

Toepassingen

Sapfieren doorgatlagers worden veel gebruikt in:

• Optische instrumenten√ gimbals, scannerassemblages, precisie-roterende modules

• Hoogprecisie meetapparatuur wijzerplaten, micro-mechanismen

• halfgeleider- en MEMS-apparatuur plaats- en geleidingsonderdelen

• Medische hulpmiddelen- pompen, micro-rotors, analytische instrumenten

• Luchtvaart en defensie- Lichte, stabiele micro-mechanische structuren

• Mechanische luxe horloges✓ extreem lage wrijving en lange levensduur

Typische specificaties (aanpasbaar)

Voordelen van het kiezen van onze eigen saffierlagers

• Bewerking en polijsten van kristal in eigen bedrijf

• Meer dan 10 jaar sapphire componenten produceren.

• Snel prototyping beschikbaar

• Strenge optische en dimensionale inspectie (interferometer, CMM, ruwheidsmeter)

• Stabiele capaciteit voor massaproductie

Veelgestelde vragen

Q1: Kunt u niet-standaard gatvormen aanpassen (oval, gestapeld, afgekrompen)?

Ja, we bieden ultrasone, CNC en laserbewerking voor speciale vorm doorgangen.

V2: Wat is de minimale beschikbare gatgrootte?

We kunnen bereiken0.2 mmmicro-driehoeken, afhankelijk van de dikte en de beeldverhouding.

V3: Kunnen saffierlagers metalen of keramische lagers vervangen?

Bij lage wrijving, hoge precisie en ultrazuivere omgevingen hebben saffierlagers een betere prestatie dan metaal en gewone keramiek.

V4: Levert u rubyn door-gat lagers?

Ja, er zijn rubijnen en blauwe saffieren verkrijgbaar, naast kleurloze saffieren.
