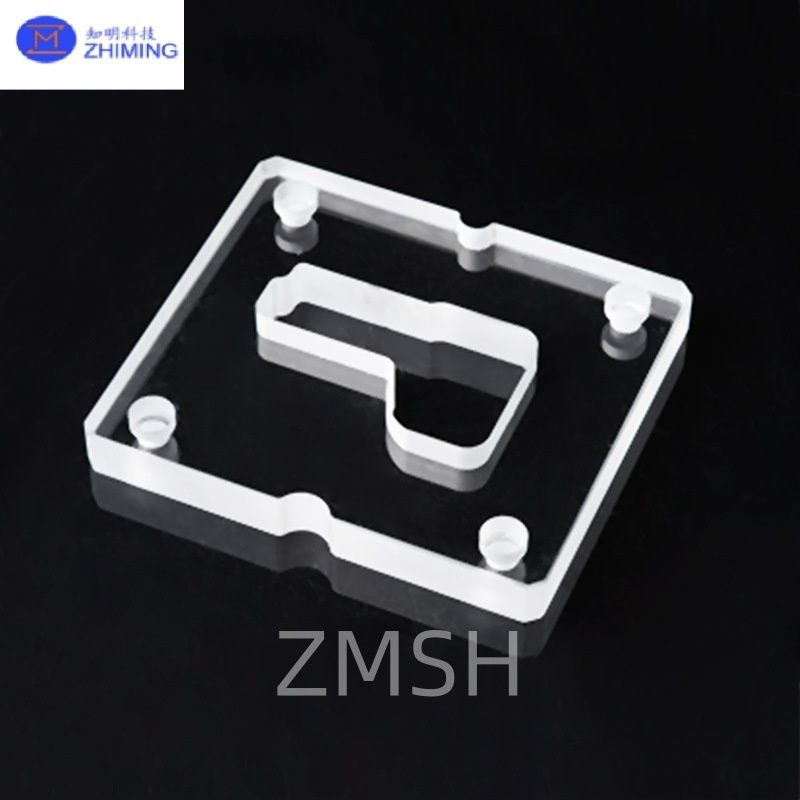

Op Maat Gemaakte Gesmolten Kwartsplaten met Doorlopende Gaten Optisch

Inleiding vanOp maat gemaakte gesmolten kwartsplaten

Quartz door-gatvormige platen zijn optische of structurele componenten van hoge precisie gemaakt van ultrazuivere kwartsmaterialen.Deze op maat gemaakte platen zijn voorzien van een of meer gaten die door het substraat worden geboord en worden gebruikt voor toepassingen die een hoge thermische weerstand vereisen, chemische duurzaamheid en nauwkeurige doorgang van licht of vloeistof.

Verkrijgbaar inJGS1,JGS2, enJGS3Deze kwartsplaten ondersteunen een breed scala aan fotonische, elektronische en biomedische systemen.

MateriaalklassenvanOp maat gemaakte gesmolten kwartsplaten

• JGS1 (UV-kwaliteit gesmolten silica):

Uitstekende transmissie vanaf 185 ∼ 2500 nm, ideaal voor UV-lasers en lithografie.

• JGS2 (optisch gesmolten silica):

Geschikt voor toepassingen in het zichtbare en nabij-infrarood (260×2500 nm), met een hoge optische homogeniteit.

• JGS3 (infrarood kwartsglas):

Geoptimaliseerd voor IR-golflengten (> 300 nm), minder transparant in het diepe UV-bereik, geschikt voor thermische optica en industrieel gebruik.

VervaardigingsprocesvanOp maat gemaakte gesmolten kwartsplaten

Materiaalkeuze en snijden
Hoogzuivere kwartsvlekken worden gesneden in aangepaste vormen met behulp van CNC, waterstraal of laser snijden op basis van tekeningen.

Hole QuartzBoringen
Precieze kwartsgaten worden bewerkt met behulp van ultrasone, CO2-laser of mechanisch boren, afhankelijk van tolerantie en toepassing.

Polijsten en afwerken
Optische oppervlakken van kwarts kunnen op één of twee zijden gepolijst worden, met opties voor matte randen, beveling of chemisch polijsten.

Reiniging en verpakking
Voor de eindinspectie en de verpakkingen van klasse 100 worden ultra-schone omgevingen gebruikt om de compatibiliteit met het gebruik in de cleanroom te waarborgen.

ToepassingenvanOp maat gemaakte gesmolten kwartsplaten

Door middel van de opname van precieze gaten of patronen, wordt het glas in de vorm van een glazen glas met een hoge temperatuur, chemische weerstand en optische helderheid gebruikt.kwartsglas wordt een functioneel onderdeel in verschillende hightech systemen.

1. Halveringsindustrie

• met een diameter van niet meer dan 50 mm
• Quartzcomponenten voor etsen, afzetting en fotolithografie

2Microfluïdica en levenswetenschappen

• Microfluïde chips met vloeistofkanalen of inlaat-/uitlaatgaten
• Proefpunten en injectiesystemen in analytische kwartsapparatuur

3Optica en fotonica

• optische kwartsmaskers en -openingen
• Laservensters en lichtstraalrichtingsstructuren

4Wetenschappelijk onderzoek

• Op maat gemaakte reactiecellen of monsterhouders
• Deeltjes van kwarts voor experimenten bij hoge temperaturen of bij corrosie

5Chemische en farmaceutische apparatuur

• Doorstroomreactoren en bemonsteringssystemen
• Quarzcellen voor UV- of IR-spectrometrie met toegangspunten voor vloeistoffen

Gedrolde kwartsglas combineert mechanische sterkte met een precieze structuur, waardoor het een essentieel materiaal is in moderne technische en laboratoriumtoepassingen.

ParametervanOp maat gemaakte gesmolten kwartsplaten

Veelgestelde vragenvanOp maat gemaakte gesmolten kwartsplaten

Q1: Kunnen de grootte en de positie van het gat volledig worden aangepast?
A1:Ja, wij ondersteunen op maat gemaakte quartz diameter gaten (bijv. 0,1 ∼20 mm) en posities volgens CAD tekeningen.

V2: Wat is het verschil tussen JGS1 en JGS2 voor optischekwartsGebruik?
A2:JGS1 zendt diep UV-licht en heeft een hogere zuiverheid, terwijl JGS2 kosteneffectieve prestaties biedt voor zichtbaar/NIR-gebruik.

V3: Zijn deze platen chemisch bestand?
A3:Alle soorten kwarts zijn zeer bestand tegen de meeste zuren en oplosmiddelen, met uitzondering van fluorwaterzuur (HF).

V4: Kunnen meerdere gaten of vormen in één plaat worden opgenomen?
A4:Absoluut. Meerdere gaten en complexe buitengeometrieën (ovalen, gleufjes, vierkante delen) worden ondersteund.
