Quartzglasvensters CNC-bewerkte onregelmatige gesmolten siliciumplaten voor optische en lasersystemen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | ZMSH |
| Model Number: | customize |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 2 |
|---|---|
| Prijs: | customize |
| Packaging Details: | custom cartons |
| Levertijd: | 2-3 weken |
| Betalingscondities: | T/T |
| Supply Ability: | by case |
|
Gedetailleerde informatie |
|||
| Material: | Fused silica (JGS1, JGS2, UV-grade) | Shape types: | Elliptical, polygon, arc, stepped, notched |
|---|---|---|---|
| Size tolerance: | ±0.05 mm or better(customizable) | Thickness range: | 0.5 mm – 10 mm (customizable) |
| Surface roughness: | <10 Å RMS(customizable) | Surface flatness: | λ/10 @ 632.8 nm(customizable) |
| Markeren: | Onregelmatige gesmolten silicaplaten,Optische glasvensters van kwarts,CNC-bewerkte kwartsglasvensters |
||
Productomschrijving
Quartzglasvensters CNC-bewerkte onregelmatige gesmolten siliciumplaten voor optische en lasersystemen
Overzicht

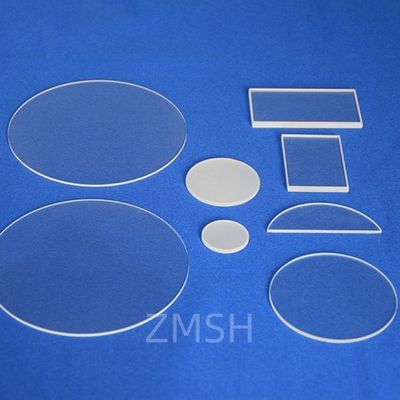

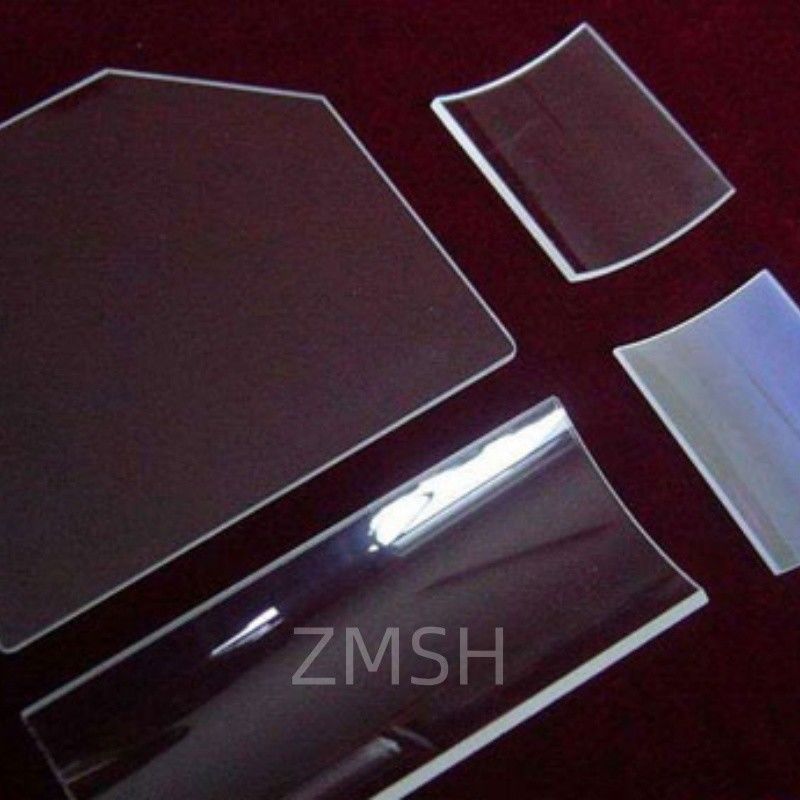

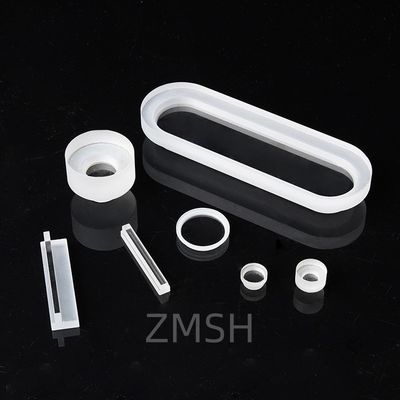

Op maat gemaakte optische ramen van gesmolten silicium in onregelmatige formaten zijn ontworpen om aan gespecialiseerde mechanische en optische eisen te voldoen.Deze niet-standaardvormen, variërend van bogen en ovaalvormen tot complexe patronen met deuren, worden veel gebruikt in apparaten waar de flexibiliteit van de integratie, optische helderheid en extreme weerstand tegen het milieu zijn van cruciaal belang.
Deze ramen zijn gemaakt van kwalitatief hoogwaardig synthetisch kwartsglas en bieden uitzonderlijke weerstand tegen thermische schokken, UV-afbraak en chemische corrosie.Hun vermogen om licht over een breed spectrum te verzenden en tegelijkertijd een dimensie-nauwkeurigheid te behouden, maakt ze de ideale keuze voor ingenieurs en ontwerpers die op maat gemaakte optische assemblages bouwen.
Productietechnologie
In tegenstelling tot standaardoptica vereisen onregelmatig gevormde ramen een uitgebreide fabricage-stroom:
-
Interpretatie van 3D-ontwerpen
De ontwerpdossiers van de klant worden geanalyseerd op optische en structurele haalbaarheid. -
Bewerkingen met precisie
Hoge snelheid CNC routers of ultra-fijne waterjet cutters worden gebruikt om de basisvorm te snijden, met inbegrip van interne straal, gleuf en inkrimping. -
Afwerking en afbraak van de rand
Met behulp van een laser of een mechanisch schuurwerk worden micro-scheuren verwijderd en het oppervlak voorbereid op een veilige behandeling en de kleefbaarheid van de laag. -
Optische afwerking
Er worden gespecialiseerde polijstkussens en slurryformules gebruikt om de uniformiteit van onregelmatige oppervlakken te behouden en de golvendheid en spanning te minimaliseren. -
Inspectie en verpakking
Afmetingsmeters, optische interferometers en UV-VIS-spectrometers zorgen ervoor dat de hoge toleranties worden nageleefd.
Gemeenschappelijke technische parameters
| Aantekening | Specificatie |
|---|---|
| Transmissiespectrum | 190 ∼ 2700 nm |
| Beschikbare vormen | Boogsegment, halve maan, gespleten, conisch |
| Maximale afmeting | tot 300 mm (aanpasbaar) |
| Tolerantie voor dikte | ±0,03 mm typisch |
| Oppervlakte kwaliteit | 10-5 scratch-dig (MIL-PRF-standaard) |
| Chamfer-type | C0.2·C0.5 standaard; andere facultatief |
Toepassingen
-
Analyse- en laboratoriumapparatuur
Ondersteunt optische paden in onregelmatige houders voor Raman- of FTIR-instrumenten. -
Medische beeldvorming
Werkt als behuizing voor draagbare of implanteerbare diagnostische modules. -
Prototypen voor fotonica
Gebruikt in experimentele installaties die compacte en niet-rectilineaire diafragma's vereisen. -
Laserdiode en glasvezelcouplers
Biedt gevormde uitgangsvensters om de straallijning en de behuizing te optimaliseren. -
Vacuümtechnologie
Functies als lekvrije optische poorten in asymmetrische of gebogen vacuümbehuizingen.
Veelgestelde vragen
V1: Welke materialen zijn er naast kwarts?
A: Hoewel gesmolten silica het meest voorkomt, kan borosilicaat of saffier voor bepaalde vormen of budgetten worden aangeboden.
V2: Kan ik antireflectieve coatings krijgen op gebogen oppervlakken?
A: Ja. Conforme AR-coatings zijn verkrijgbaar met behulp van multi-axis-afzettingssystemen.
V3: Zijn deze producten in kleine hoeveelheden verkrijgbaar?
A: We ondersteunen zowel prototype als massaproductie. MOQ's kunnen vanaf 1 stuk voor R&D beginnen.
V4: Wat is de doorlooptijd voor onregelmatige onderdelen?
A: Typisch 2 tot 4 weken, afhankelijk van de complexiteit, afwerking en coating.
V5: Hoe dien ik een ontwerp op maat in?
A: Stuur gewoon uw technische tekeningen (in 2D of 3D-formaat) en aanvraagnota's.
