Op Maat Gemaakte Onregelmatig Vormige Kwarts Optische Vensters Precisie Gesmolten Silica Kijkvensters
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | ZMSH |
| Model Number: | Optical Windows |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 2 |
|---|---|
| Prijs: | 10 USD |
| Packaging Details: | custom cartons |
| Levertijd: | 2-3 weken |
| Betalingscondities: | T/T |
| Supply Ability: | By case |
|
Gedetailleerde informatie |
|||
| Material: | Fused silica (JGS1, JGS2) | Shape types: | Elliptical, polygon, arc, stepped, notched |
|---|---|---|---|
| Size tolerance: | ±0.05 mm or better(customizable) | Thickness range: | 0.5 mm – 10 mm (customizable) |
| Surface roughness: | <10 Å RMS(customizable) | Surface flatness: | λ/10 @ 632.8 nm(customizable) |
| Markeren: | Onregelmatig Vormige Kwarts Optische Vensters,Op Maat Gemaakte Onregelmatig Vormige Kwarts Optische Vensters |
||
Productomschrijving
Op maat gemaakte onregelmatig gevormde kwarts-optische vensters Precision Fused Silica Viewports
Overzicht met een diameter van niet meer dan 20 mm

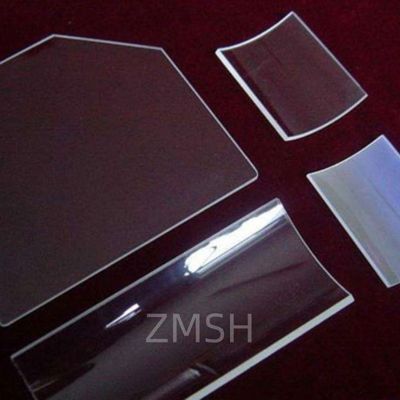

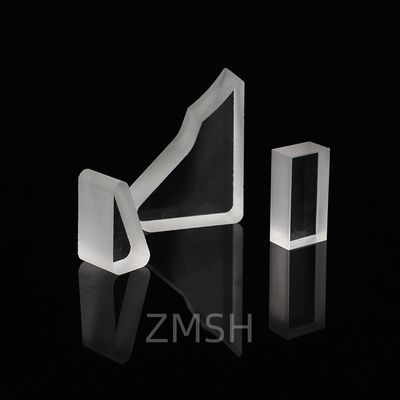

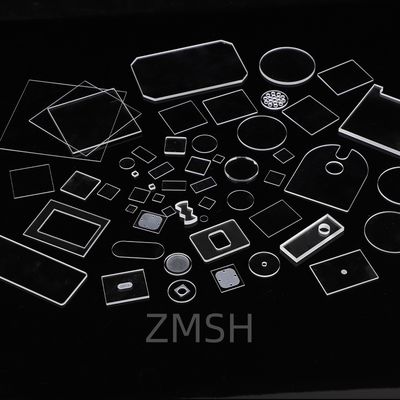

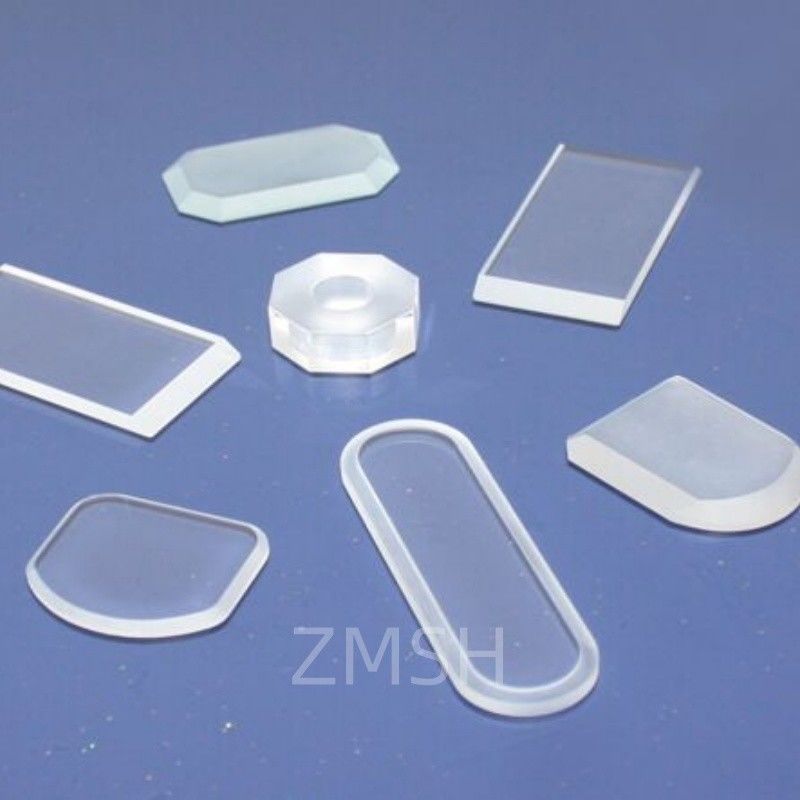

Onregelmatig gevormd kwartsglas vensters zijn op maat ontworpen optische componenten vervaardigd van hoog zuivere gesmolten silica.Deze gespecialiseerde ramen zijn in aangepaste vormen zoals elliptische, veelhoekige, boogkanten, gestapelde of geankerde geometrieën.met een hoge UV-IR-transparantie, thermische weerstand en chemische duurzaamheid.
Deze vensters zijn essentieel in geavanceerde optische instrumenten, ruimtevaartassemblages, biomedische beeldvormende apparaten en laserplatforms.waar mechanische ontwerpvereisten verder gaan dan eenvoudige platte opticaMet een uitstekende vlakheid van het oppervlak, een lage twee-breukbaarheid en strakke dimensionale toleranties ondersteunen onregelmatige kwartsramen zowel functionele precisie als langdurige betrouwbaarheid in moeilijke omgevingen.
Vervaardigingsbeginselmet een diameter van niet meer dan 20 mm
De productie van onregelmatige kwartsglasvensters omvat de volgende kernprocessen:
-
Materiaalkeuze
Gesmolten silica blokken (vaak JGS1 of gelijkwaardig) worden geselecteerd op basis van UVVISIR-vereisten en zuiverheidsspecificaties. -
CNC-snijden en waterstraalvormen
Geavanceerde CNC- of abrasieve waterstraalgereedschappen vormen het ruwe glas in complexe geometrieën.of gechamberde ontwerpen zonder dat de integriteit van het materiaal wordt aangetast. -
Kanten slijpen en oppervlakte glad maken
Nadat het glas is gevormd, wordt het fijn geslepen om de randen te verfijnen, de veiligheid te verbeteren en voor optisch polijsten te zorgen. -
Precieze polijsten
Optische polijsttechnieken worden toegepast om λ/10 oppervlakte vlakheid of beter te bereiken, en om verstrooiing of absorptie te minimaliseren. -
Schoonmaak en kwaliteitscontrole
Elk stuk wordt ultrasoon gereinigd, onder interferometers en microscopen geïnspecteerd en gemeten op de gelijkheid van de dikte en de hoekprecisie.
Typische specificatiesmet een diameter van niet meer dan 20 mm
| Parameter | Waardebereik |
|---|---|
| Materiaal | Gesmolten silica (JGS1, JGS2, UV-kwaliteit) |
| Vormtypes | Ellipsvormig, veelhoekig, boogvormig, met stappen, met inkepen |
| Afmetingstolerantie | ± 0,05 mm of beter (aanpasbaar) |
| Diktebereik | 0.5 mm 10 mm (aanpasbaar) |
| Ruwheid van het oppervlak | < 10 Å RMS (aanpasbaar) |
| Vlakheid van het oppervlak | λ/10 @ 632,8 nm ((aanpasbaar) |
| Parallelisme | < 30 boogseconden (aanpasbaar) |
| Transmissiebereik | 185 ∼ 2500 nm |
| Opties voor coating | AR, HR, dielectric, DLC |
Toepassingenmet een diameter van niet meer dan 20 mm
-
Aanpassingslasersystemen
Integreert naadloos in laserbehuizingen met niet-standaard poorten of emissievormen. -
Spectroscopie en beeldvorming
Beschermt gevoelige optica in medische scanners en industriële analysatoren. -
Luchtvaart en satellieten
Gebruikt als beschermende hoes voor camera's, sensoren of fotodetectoren in compacte modules. -
Wetenschappelijk onderzoek
Optische toegang mogelijk in aangepaste experimentele kamers of cryostaten. -
Vervaardiging uit elektrische apparatuur
Biedt weergavepunten en isolatievensters in zeer nauwkeurige patronen- en afzettingstools.
Veelgestelde vragenmet een diameter van niet meer dan 20 mm
V1: Kunnen onregelmatige vormen de optische prestaties beïnvloeden?
A:De vorm van het venster verandert niet in de transmissie ervan, zolang aan de optische oppervlaktespecificaties wordt voldaan.
V2: Zijn deze ramen compatibel met coatings?
A:AR, HR en dielectrische coatings kunnen worden aangebracht op onregelmatige geometrieën.
V3: Wat is de kleinste functiegrootte die u kunt maken?
A:Er kunnen, afhankelijk van de dikte en het materiaal, slechts 0,2 mm (bijv. gaten, inkeringen) worden bereikt.
Q4: Biedt u CAD-gebaseerde aanpassingen aan?
A:Absoluut. We kunnen werken met DXF, STEP of SolidWorks bestanden om precieze aangepaste vormen te maken.
V5: Kunnen ze vacuüm of hoge temperatuur weerstaan?
A:Gesmolten silica is zeer stabiel onder UHV-omstandigheden en kan temperaturen boven de 1000°C aan.
