Quartz glas venster UV gesmolten silicium optische uitkijkpunt maatbedekking beschikbaar
Productdetails:
| Place of Origin: | China |
| Merknaam: | ZMSH |
Betalen & Verzenden Algemene voorwaarden:
| Minimum Order Quantity: | 2 |
|---|---|
| Delivery Time: | 2-3 weeks |
| Payment Terms: | T/T |
|
Gedetailleerde informatie |
|||
| Material: | Fused silica (JGS1, JGS2, UV-grade) | Shape types: | Elliptical, polygon, arc, stepped, notched |
|---|---|---|---|
| Size tolerance: | ±0.05 mm or better(customizable) | Thickness range: | 0.5 mm – 10 mm (customizable) |
| Surface roughness: | <10 Å RMS(customizable) | Surface flatness: | λ/10 @ 632.8 nm(customizable) |
Productomschrijving

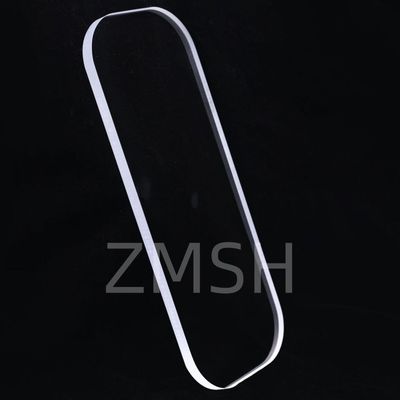

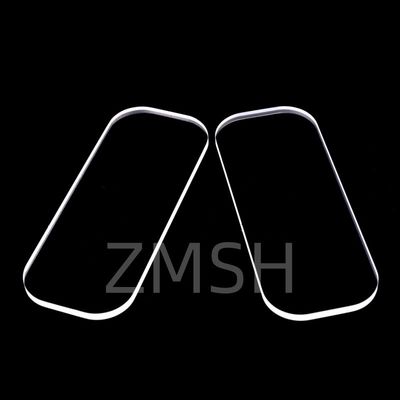

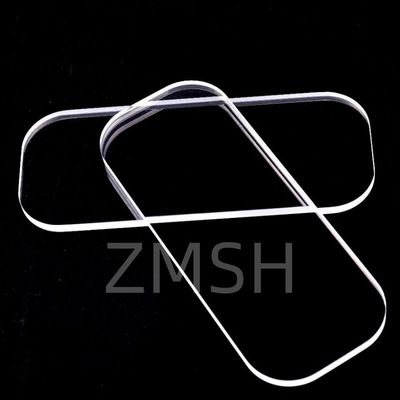

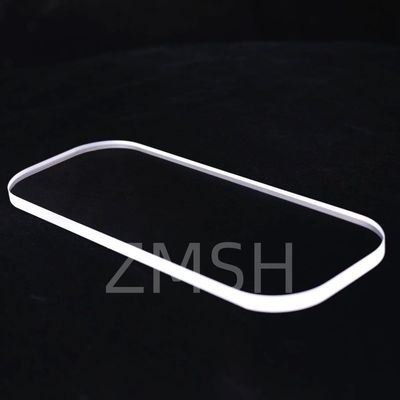

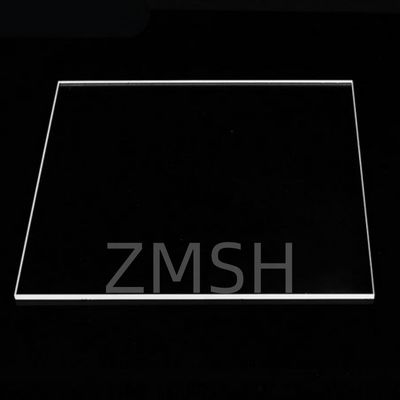

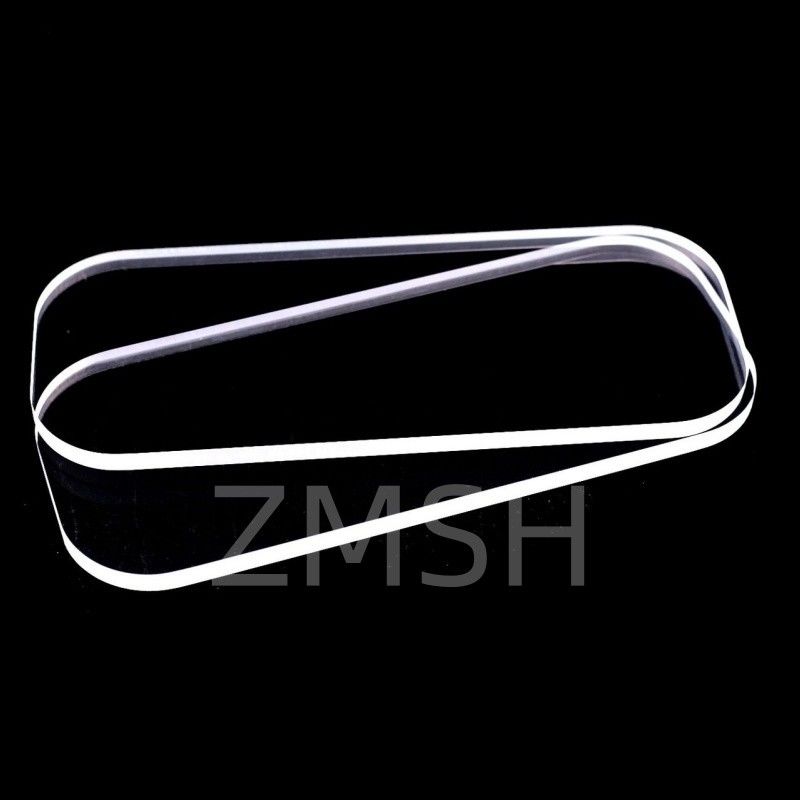

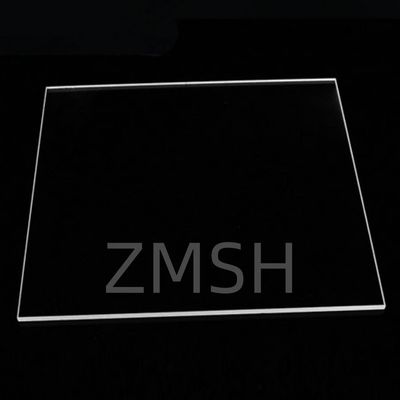

Quartz glas venster. UV gesmolten silicium optische uitkijkpunt. Aanpasbare grootte en coating beschikbaar.
Overzicht
Kwartsglasvensters, ook wel gesmolten silicavensters of kwartsoptische vensters genoemd, zijn precisievlakke componenten gemaakt van hoogzuivere siliciumdioxide (SiO2).industriële, en wetenschappelijke toepassingen vanwege hun uitstekende thermische stabiliteit, hoge UV-to-IR-transmissie, lage thermische expansie en uitstekende chemische weerstand.
Quartz vensters zijn verkrijgbaar in verschillende kwaliteiten, zoals JGS1, JGS2 en JGS3 in China, afhankelijk van de vereiste UV / VIS / IR-transmissie, interne defecten en zuiverheid.Deze vensters worden vaak gebruikt als weergavepunten, beschermende hoesjes of optische transmissiemediums in omgevingen met een hoge vraag, zoals vacuümkamers, lasersystemen en analytische instrumenten.
Productieprincipe
Het productieproces van kwartsglasvensters omvat hoofdzakelijk de volgende stappen:
-
Voorbereiding van grondstoffen
Hoge zuiverheid silica (vaak > 99,99%) wordt bereid, meestal in de vorm van natuurlijk kwartspoeder of synthetisch afgeleid siliciumtetrachloride (SiCl4) gas. -
Smelteproces
De grondstof wordt gesmolten met behulp van een van de volgende technieken:-
Vlamfusie(voor synthetisch kwarts): Een chemische dampafzetting (CVD) waarbij siliciumverbindingen in een vlam worden geoxideerd en als SiO2 worden afgezet.
-
Elektrische fusie(voor natuurlijk kwarts): Natuurlijk kwartszand wordt gesmolten in een elektrische oven bij hoge temperatuur.
-
-
Blankvorm
Het gesmolten kwarts wordt in blokken of platen gevormd en vervolgens verhit om interne spanningen te verwijderen. -
Snijden en slijpen
De glasblokken worden in specifieke vormen en maten gesneden met behulp van diamantsagen of CNC-gereedschappen. -
Polieren
Optische oppervlakken worden bereikt door middel van dubbelzijdig polijsten of precisie lappen om een hoge oppervlakte vlakheid, parallelisme en lage oppervlakte ruwheid te bereiken. -
Schoonmaak en inspectie
De laatste reiniging wordt uitgevoerd met behulp van ultrasone of chemische baden, gevolgd door visuele en spectroscopische inspectie om aan de transmissie- en cosmetische specificaties te voldoen.
Toepassingen
Quarzglasvensters zijn onmisbaar in tal van hoogwaardige toepassingen:
-
Lasersystemen
Gebruikt als uitgangskoppelingen of beschermende ramen vanwege de hoge schadegrens en thermische stabiliteit. -
Verwerking van halfgeleiders
Ze dienen als uitkijkplekken in plasma-etsen, ionenimplantatie en CVD-kamers vanwege hun uitstekende weerstand tegen chemische corrosie en thermische schokken. -
UV-sterilisatie en desinfectie
Kwartsvensters zijn transparant voor UV-C-licht, waardoor ze ideaal zijn voor UV-lampen in sterilisatiesystemen. -
Wetenschappelijke instrumentatie
Gebruikt in spectroscopie, telescopen en fotonicaapparatuur waar hoge optische helderheid en lage absorptie essentieel zijn. -
Luchtvaart en defensie
Biedt stralingsbestendigheid en stabiliteit onder moeilijke omgevingsomstandigheden. -
Medische en analytische hulpmiddelen
Bescherm gevoelige optica in beeldsystemen en stroomcellen voor UV/VIS-analyse.
Veelgestelde vragen
V1: Wat is het verschil tussen JGS1, JGS2 en JGS3 kwartsglas?
A:
-
JGS1: UV-kwaliteit gesmolten silica met een hoge doorlaatbaarheid van 185 ∼ 2500 nm; geschikt voor UV-optica.
-
JGS2: Standaard optisch kwarts voor 220 ∼ 2500 nm; vaak gebruikt in algemene optica.
-
JGS3: Infraroodkwarts met overdracht voornamelijk in het zichtbare tot nabij-IR-bereik; beperkte UV-respons.
V2: Kunnen kwartsramen hoge temperaturen weerstaan?
A:Gesmolten kwarts kan continu werken tot 1100°C en kan kortdurende blootstelling weerstaan.
V3: Zijn kwartsvensters geschikt voor vacuümtoepassingen?
A:Quartz heeft een extreem lage uitgassing en behoudt de structurele integriteit onder vacuüm en thermische cyclus, waardoor het ideaal is voor UHV (ultra-hoge vacuüm) viewports.
V4: Welke oppervlakte is beschikbaar?
A:De ramen worden doorgaans gepolijst tot een oppervlakkrapheid van <10 Å RMS. De vlakheid kan op verzoek λ/10 of beter bereiken.
V5: Hoe vergelijken kwartsvensters zich met andere glasmaterialen zoals borosilicaat?
A:Kwartsglas overtreft borosilicaat in UV-transmissie, thermische weerstand en chemische duurzaamheid, maar is duurder vanwege de hoge zuiverheid en verwerkingscomplexiteit.
V6: Kunnen kwartsramen op maat gemaakt worden?
A:Ja. Ze kunnen worden aangepast in termen van grootte, dikte, coating (AR, HR, enz.) en vorm (rond, vierkant, elliptisch), afhankelijk van de specifieke toepassingsvereisten.
