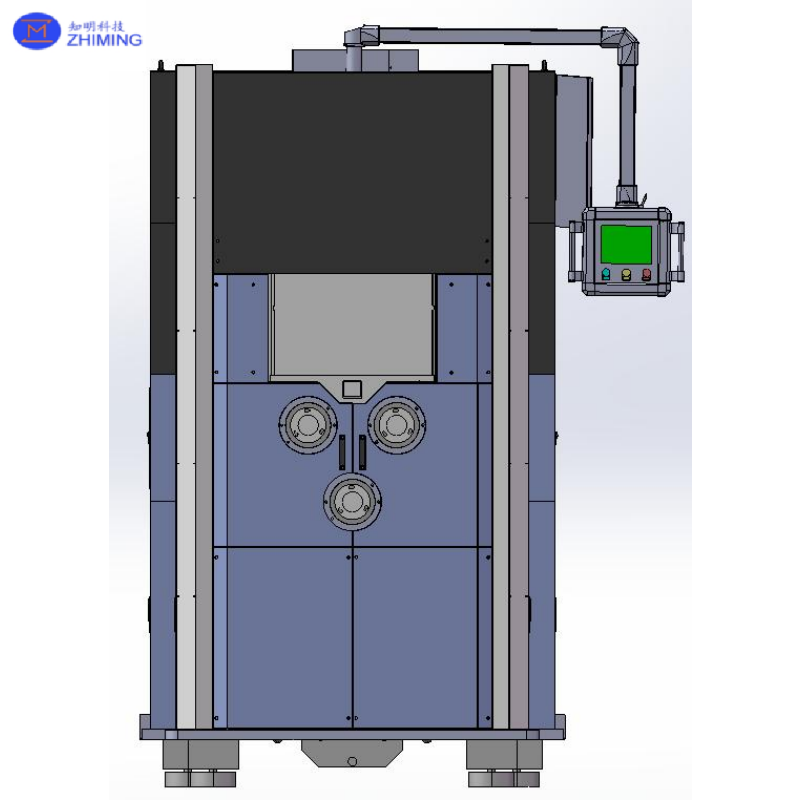

Precisie draadslijpmachine JSZ1231D

Productoverzicht

De JSZ1231D Precisie draadslijpmachine is ontworpen voor precisie-zaagtoepassingen in de halfgeleiderindustrie. Het is geschikt voor het met hoge efficiëntie en hoge nauwkeurigheid zagen van halfgeleiderstaven en andere harde en brosse materialen.

De machine beschikt over een hoogstijve geïntegreerde structuur, een hogesnelheid hoofdas-aandrijfsysteem, precieze draadspanningsregeling, hydraulische werkstukklemming en een stabiel besturingssysteem. Het ondersteunt een maximale draadsnelheid tot 2.200 m/min, zaagnauwkeurigheid van ±0,01 mm en een minimale plakdikte van minder dan 0,05 mm, waardoor het geschikt is voor halfgeleiderwaferverwerking waar precisie, stabiliteit en materiaalgebruik cruciaal zijn.

Belangrijkste technische specificaties

• Maximale werkstukafmetingen: B90 × H220 × L450 mm
• Maximale werkstuklengte: 450 mm
• Maximale draadsnelheid: 2.200 m/min
• Maximale draadopslagcapaciteit: 100 km
• Draaddiameterbereik: 0,014–0,1 mm
• Draadspanningsregelbereik: 0–15 N
• Voedingsslag: ≤220 mm
• Zaagvoedsnelheid: 0,01–5 mm/min, instelbaar
• Snelle voedingssnelheid: 200 mm/min
• Slurftankcapaciteit: 300 L
• Werkstukklemming: Automatische hydraulische klemming
• Maximale hoofdas-snelheid: <4.500 omw/min
• Maximale hoofdas-diameter: Ø160 mm
• Hoofdas-rollen: 3 stuks + 3 reserve stuks
• Zaagmodus: Neerwaartse voeding
• Draadloopmodus: Heen en weer gaande of eenrichtingsbediening
• Voeding: Driefasige vieraderige AC 380V ±10%, 50/60 Hz
• Machineafmetingen: Ca. L1750 × B1600 × H2900 mm
• Machinegewicht: Ca. 8 ton

Belangrijkste voordelen

De machine heeft een compact structureel ontwerp met een relatief kleine voetafdruk. Het machineframe is gemaakt van hoogwaardig staal, terwijl de basis een geïntegreerde gietstructuur gebruikt om de algehele stijfheid en langdurige operationele stabiliteit te verbeteren.

Alle belangrijke aandrijfsystemen maken gebruik van directe aandrijfstructuren, wat helpt bij het verminderen van transmissiefouten en mechanische slijtage, terwijl het zorgt voor een lager bedrijfsgeluid en een hogere aandrijfnauwkeurigheid.

Elk van de drie hoofdas-rollen wordt onafhankelijk aangedreven door een directe aandrijfmotor. Dit ontwerp vermindert de belasting veroorzaakt door de draad die de rollen trekt, wat helpt bij het verminderen van draadbreuk, slijtage van de rolgroeven en draadverbruik.

De machine heeft een verkorte asafstand van ongeveer 270 mm, wat de draadstabiliteit tijdens het zagen verbetert en helpt de zaagopbrengst te verhogen, terwijl de zaagtijd en het draadverbruik worden verminderd.

Dubbelzijdige detectie van draadbreuk verbetert de gevoeligheid van het alarm. Het elektrische besturingssysteem bevat ook stroomuitvalbeveiliging om draadbreuk en werkstukafkeur als gevolg van onverwachte stroomonderbrekingen te helpen verminderen.

Met een maximale draadsnelheid van 2.200 m/min en precieze spanningsregeling is de machine geschikt voor fijne draadzaagprocessen met behoud van stabiele draadwerking.

De zaagnauwkeurigheid kan ±0,01 mm bereiken, terwijl de minimale plakdikte minder dan 0,05 mm is, wat voldoet aan de eisen van zeer nauwkeurig zagen van halfgeleiderwafers.

Belangrijkste systeemcomponenten

De machine bestaat voornamelijk uit:

• Draadspoelunit voor draadaanvoer en opslag
• Draadverplaatsingseenheid voor soepele ontwinding en uniforme terugspoeling
• Spanningsregelunit voor het handhaven van stabiele draadspanning
• Geleidewielsysteem voor nauwkeurige en soepele draadgeleiding
• Hoofdas en rolunit voor precisie-zagen
• Voedingseenheid voor werkstukbevestiging en gecontroleerde zaagbeweging
• Warmtewisselaar voor temperatuurregeling van de zaagvloeistof
• Slurry- en koelsysteem
• Elektrisch regelkabinet
• Mens-machine-interface voor parameterinstelling, bediening en statusbewaking

Precisie- en acceptatiecriteria

• Hoofdas-rolloop: ≤0,02 mm
• Radiale loop van de spilkokertaps-oppervlak: ≤0,005 mm
• Axiale loop van de spil-as: ≤0,005 mm
• Contactverhouding tussen spil-taps en taps-gat: ≥70%
• Verticale voedingsrechtlijnigheid: ≤0,005 mm/150 mm
• Draaddraaiing: Minder dan 5 omwentelingen per meter
• Trillingen van de aanvoer-/afvoer-spil: ≤5 m/s²
• Loop van de aanvoer-/afvoer-wiel: ≤0,15 mm

Bedrijfsomgeving

• Aanbevolen omgevingstemperatuur: 18–28 °C
• Relatieve vochtigheid: ≤75%
• Omgevingsvibratie: ≤0,5G
• Koelwatertemperatuur: 11 ±1 °C
• Koelwaterdebiet: 20–50 L/min
• Koelwaterdruk: 0,2–0,4 MPa
• Vereiste koelcapaciteit: ≥5 kW
• Werkelijk machinevermogen: ongeveer 5 kWh

Toepassingen

De machine wordt voornamelijk gebruikt voor precisie-zagen van halfgeleiderwafers en andere harde en brosse materialen. Het is bijzonder geschikt voor toepassingen die dun zagen, hoge zaagnauwkeurigheid, stabiele draadwerking, weinig draadbreuk en verbeterd materiaalgebruik vereisen.

Korte productbeschrijving voor website / catalogus

JSZ1231D Precisie draadslijpmachine

Ontworpen voor precisie-zagen van halfgeleiderwafers, ondersteunt de JSZ1231D fijne draaddiameters van 0,014 tot 0,1 mm en een maximale draadsnelheid van 2.200 m/min. De hoogstijve structuur, onafhankelijk aangedreven hoofdas-rollen, precieze spanningsregeling en automatische hydraulische klemming zorgen voor stabiele en nauwkeurige zaagprestaties.

De machine ondersteunt werkstukken tot 450 mm lengte, bereikt een zaagnauwkeurigheid van ±0,01 mm en kan plakken dunner dan 0,05 mm produceren. Dubbelzijdige detectie van draadbreuk, temperatuurgecontroleerde zaagvloeistof en een stabiel elektrisch besturingssysteem maken het geschikt voor betrouwbare en efficiënte verwerking van halfgeleidermaterialen.
