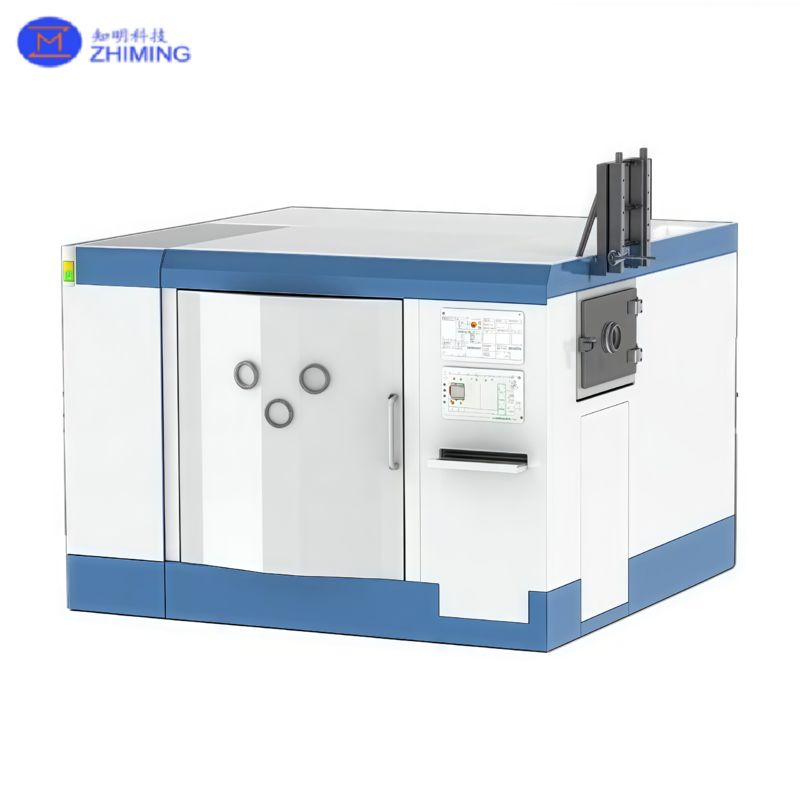

Ion Beam Polijstmachine
Precisie op atomair niveau · Contactloze verwerking · Ultra-gladde oppervlakken

Productoverzicht van Ion Beam Polijstmachine


De CNC Ion Beam Figuring/Polijstmachine werkt volgens het principe van ion sputtering. Onder vacuümcondities genereert de ionenbron een plasmastraal, die wordt versneld tot een ionenstraal die het oppervlak van het werkstuk bombardeert voor materiaalverwijdering op atomair niveau, waardoor ultra-precieze fabricage van optische componenten mogelijk wordt.

Deze technologie biedt contactloze verwerking, vrij van mechanische spanning of schade onder het oppervlak, en is ideaal voor hoogprecisie-optiek in astronomie, ruimtevaart, halfgeleiders en wetenschappelijk onderzoek.

Werkingsprincipe van Ion Beam Polijstmachine

• Iongeneratie – Inert gas (bijv. argon) wordt in de vacuümkamer gebracht en geïoniseerd door een elektrisch ontladingsveld.

• Ionenversnelling & Straalvorming – Ionen worden versneld tot honderden of duizenden elektronvolt (eV) en gevormd tot een stabiele straalspot door middel van focusserende optiek.

• Materiaalverwijdering – De ionenstraal sputtert fysiek oppervlakteatomen zonder chemische reacties.

• Foutmeting & Padplanning – Oppervlaktefoutfouten worden gemeten via interferometrie, waarna verwijderingsfuncties worden gebruikt om de verblijftijden van de straal te berekenen en verwerkingspaden te genereren.

• Gesloten-luscorrectie – Verwerkings- en meetcycli worden herhaald totdat RMS/PV-doelen zijn bereikt.

Apparatuurkenmerken van Ion Beam Polijstmachine

• Contactloze verwerking – Geschikt voor alle oppervlaktevormen

• Stabiele verwijderingssnelheid – Sub-nanometer figuurcorrectie nauwkeurigheid

• Geen schade onder het oppervlak – Behoudt optische integriteit

• Hoge consistentie – Minimale fluctuatie over materialen van verschillende hardheid

• Lage/Middelfrequente correctie – Geen generatie van midden-hoge frequentiefouten

• Lage onderhoudskosten – Langdurige continue werking met minimale uitvaltijd

Apparatuurverwerkingscapaciteit van Ion Beam Polijstmachine

Beschikbare oppervlakken:

• Eenvoudige optische componenten: Vlak, bol, prisma

• Complexe optische componenten: Symmetrische/asymmetrische asfeer, off-axis asfeer, cilindrisch oppervlak

• Speciale optische componenten: Ultra-dunne optiek, lamellenoptiek, hemisferische optiek, conforme optiek, faseplaten, vrije-vorm oppervlakken, andere aangepaste vormen

Beschikbare materialen:

• Gangbaar optisch glas: Kwarts, Microkristallijn, K9, etc.

• Infrarood optiek: Silicium, Germanium, etc.

• Metalen: Aluminium, Roestvrij staal, Titaniumlegering, etc.

• Kristalmaterialen: YAG, Enkristallijn siliciumcarbide, etc.

• Andere harde/brosse materialen: Siliciumcarbide, etc.

Oppervlaktekwaliteit / Nauwkeurigheid:

• PV < 10 nm

• RMS ≤ 0,5 nm

Productvoordelen van Ion Beam Polijstmachine

• Precisie van materiaalverwijdering op atomair niveau – Maakt ultra-gladde oppervlakken mogelijk voor veeleisende optische systemen

• Veelzijdige vormcompatibiliteit – Van vlakke optiek tot complexe vrije vormen

• Brede materiaaladaptatie – Van precisiekristallen tot harde keramiek en metalen

• Grote apertuurcapaciteit – Verwerkt optiek tot Φ4000 mm

• Verlengde stabiele werking – Werkt 3–5 weken zonder onderhoud van de vacuümkamer

Typische modellen van Ion Beam Polijstmachine

• IBF350 / IBF750 / IBF1000 / IBF1600 / IBF2000 / IBF4000

• Bewegingsassen: 3-assig / 5-assig

• Max. werkstukgrootte: tot Φ4000 mm

Case 1 – Standaard vlakke spiegel

• Werkstuk: D630 mm Kwarts vlak

• Resultaat: PV 46,4 nm; RMS 4,63 nm

​​

Case 2 – X-ray reflecterende spiegel

• Werkstuk: 150 × 30 mm Silicium vlak

• Resultaat: PV 8,3 nm; RMS 0,379 nm; Helling 0,13 µrad

​

Case 3 – Off-Axis spiegel

• Werkstuk: D326 mm Off-axis geslepen spiegel

• Resultaat: PV 35,9 nm; RMS 3,9 nm

Toepassingsgebieden van Ion Beam Polijstmachine

• Astronomische optiek – Primaire/secundaire spiegels van grote telescopen

• Ruimteoptiek – Satellietverkenning op afstand, diepe ruimtebeelden

• Hoogvermogen lasersystemen – ICF-optiek, straalvorming

• Halfgeleideroptiek – Lithografielenzen & spiegels

• Wetenschappelijke instrumentatie – X-ray/neutron spiegels, metrologie standaard componenten
