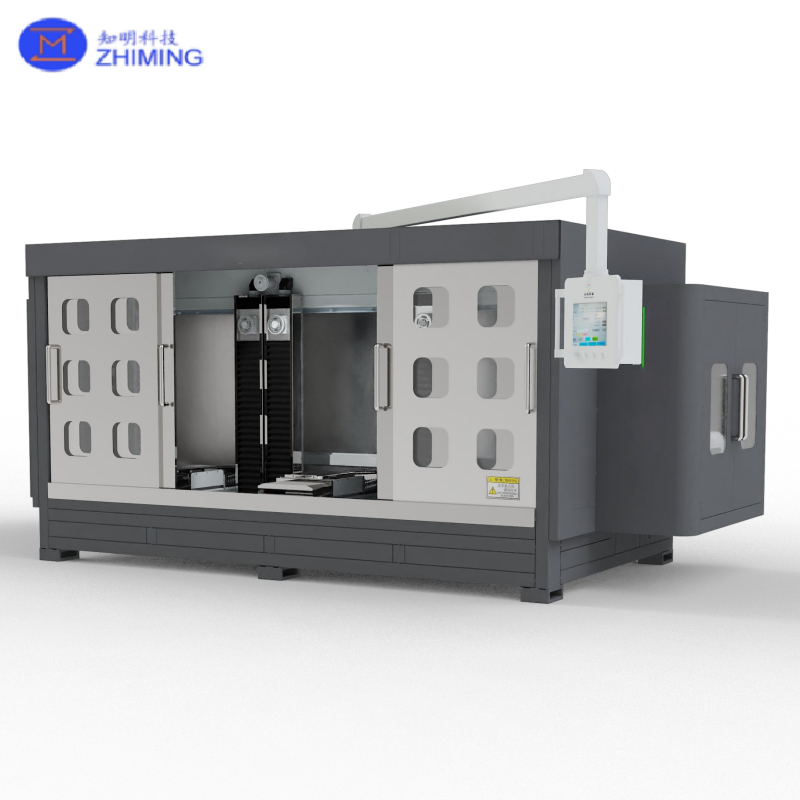

Drie-station diamant enkellijns snijmachine SiC saffier keramiek

Overzicht vandrie stations diamant enkellijns snijmachine

Deze hoogwaardige drie-station diamant enkeldraad snijmachine is speciaal ontworpen voor het vierkant snijden van harde en broze materialen.het maakt het tegelijkertijd mogelijk drie grondstofblokken te snijdenDe machine is geschikt voor grote vierkante substraten van materialen zoals siliciumcarbide, saffier, keramiek, edelmetaal, kwarts,en halfgeleiders.

Belangrijkste kenmerkenvan drie stations diamant enkellijns snijmachine

 Hoog-efficiënt en nauwkeurig snijden

• Het gebruik van een stilstaand materiaal + neerwaartse swingende diamantdraad snijmethode.
• Volledig gecontroleerd door een servomotor systeem, met geavanceerde spanningsfeedback.
• Snij snelheid van diamantdraad kan tot 1000 m/min bereiken.
• Snijdikte: 0 mm ∼ 600 mm, aanpasbaar aan verschillende productiebehoeften.
• Bereikt een oppervlaktesnijnauwkeurigheid van 0,01 mm, waardoor een hoge vlakheid en uniformiteit wordt gewaarborgd.

 Multi-stationontwerp voor batchverwerking

• Drie gelijktijdige werkplekken voorsnijden en verwerken van partijen.
• Verbetert de doorvoer voor grote productielijnen.

Brede materiële compatibiliteit

• Geschikt voor harde en broze materialen zoals:
  • Siliciumcarbide (SiC)
  • Zafiraat
  • Keramiek
  • Edelmetalen
  • met een gewicht van niet meer dan 10 kg
  • halfgeleidermaterialen
• Ondersteunt zowel standaard vierkant snijden als niet-standaard aanpassing.

Stabiele werking en weinig onderhoud

• Alle belangrijkste bewegingsmodules ‘ontwikkeling, terugwikkeling, draadgeleiding, spindel, spanningsregeling en werktafelvoeding’ worden aangedreven door servomotoren.
• De terugkoppeling met gesloten lus voor spanningsregeling zorgt voor constante spanning en voorkomt het breken van de draad.
• Uitgerust met spanningswaarschuwingssysteem voor realtime monitoring.
• Ontworpen voor langdurige, hoge belasting met minimale stilstand en onderhoud.

Hoogwaardig besturingssysteem

• Geavanceerde servomotor, gecombineerd met intelligente algoritmen.
• Automatisch aanpassen van snijkracht en snelheid op basis van de hardheid van het materiaal.
• Houdt het snijwerk stabiel, zelfs voor moeilijke materialen zoals harde SiC en kwetsbare keramiek.
• Snijsnelheid tussen 0,01 mm/min en 10 mm/min, zodat kleine en middelgrote onderdelen met hoge precisie kunnen worden gesneden.

Operatieprocedurevan drie stations diamant enkellijns snijmachine

1. Vervang het draadwiel en bereid u voor op het wikkelen van het draad.

2. Plaats en beveilig de grondstoffen op de werkbank.

3. Sluit de beschermende hoes en configureer de parameters via het bedieningspaneel.

4. Open de waterklep en druk op de startknop.

5. De diamantdraad schommelt en daalt, door het materiaal heen snijden.

6. Na het snijden sluit u het waterklep en lossen de eindproducten uit.

Constructie en onderdelen

• De kerncomponenten zijn precisiegegooid en de belangrijkste transmissie-eenheden worden geïmporteerd om de stabiliteit en nauwkeurigheid van het systeem te waarborgen.

• Uitgerust met UPS van de Tianjin Shengong-serie, die ononderbroken stroomvoorziening biedt voor kritieke operaties.

Technische puntenvandrie stations diamant enkellijns snijmachine

Waarom kiezendrie stations diamant enkellijns snijmachine

•  Hoogsnel snijden
•  Uitzonderlijke precisie
•  Flexible compatibiliteit tussen verschillende materialen
•  Robuust en onderhoudsvriendelijk ontwerp
•  Perfect voor de halfgeleider- en harde substraatindustrie
