Inleiding van het product

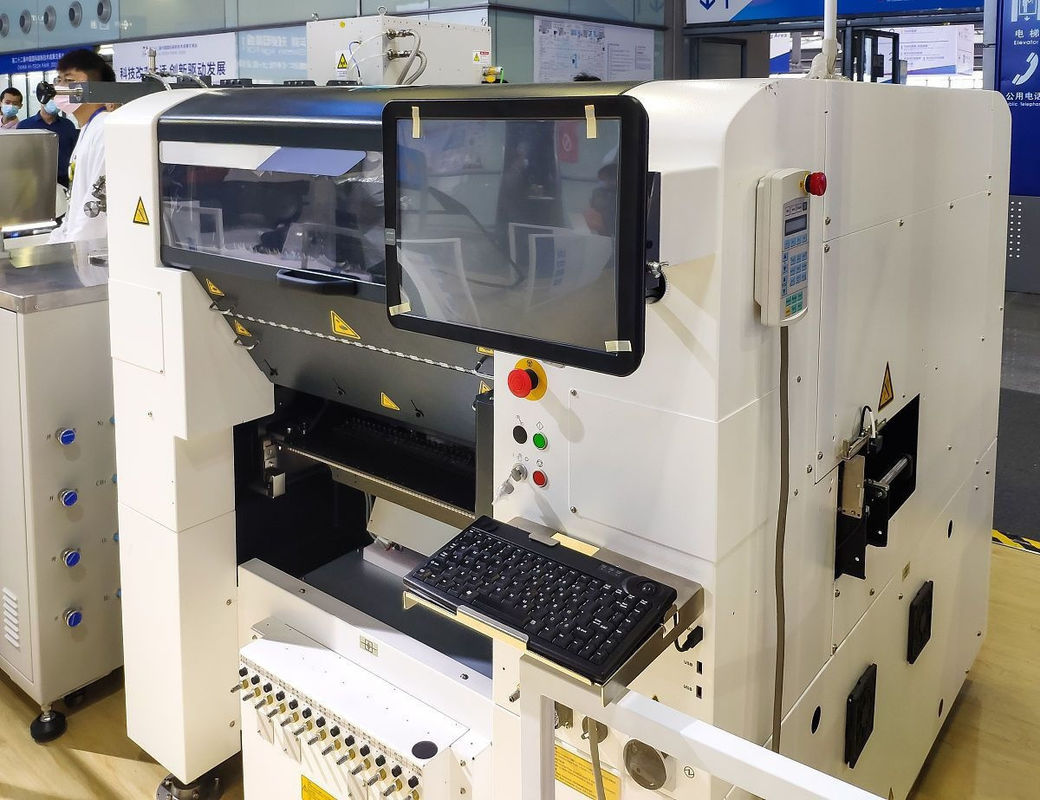

De waferverdunningsmachine werkt door de wafer vast te leggen en met een snelle roterende slijpwiel aan te sluiten.Deze waferverdunningsmachine bevat geavanceerde besturingssystemen om de slijpdruk en -dikte in realtime te controlerenEen geïntegreerd koel- en reinigingsmechanisme verbetert de verwerkingsopbrengst en beperkt de schade tot een minimum.
![]()
| Parameter | Specificatie | Opmerkingen |
| Wafergrootte | Ø2" tot Ø12" (optioneel: Ø8" en hoger) | Ondersteunt tot 300 mm |
| Verdunningsbereik | 50 μm - 800 μm | Minimale mogelijke dikte: 20 μm (afhankelijk van het materiaal) |
| Dikte nauwkeurigheid | ± 1 μm | met een breedte van niet meer dan 50 mm |
| Ruwheid van het oppervlak | < 5 nm Ra (na fijn slijpen) | Afhankelijk van het materiaal en het type wiel |
| Type slijpwiel | Diamanten beker wiel | Vervangbaar |
| Spindel snelheid | 500 tot 6000 t/min | Stepsloze snelheidsregeling |
| Afzuigmachine. | Ondersteund | met een breedte van niet meer dan 50 mm |
| Koelsysteem | Water + luchtkoeling | Vermijdt thermische schade |
| Operatiemodus | Touchscreen met PLC-besturing | Parameters verstelbaar en programmeerbaar |
| Optioneel | Automatisch laden/ontladen, diktebewaker, CCD-uitlijning | Aanpasbaar |
| Stroomvoorziening | AC 380V ±10%, 50/60Hz, driefasig | Opties voor aangepaste spanning beschikbaar |
| Afmetingen van de machine | Bijvoorbeeld: 1800 mm × 1500 mm × 1800 mm | Kan van model tot model enigszins verschillen |
| Gewicht | Ongeveer 1500 kg | Zonder automatisch verwerkingssysteem |

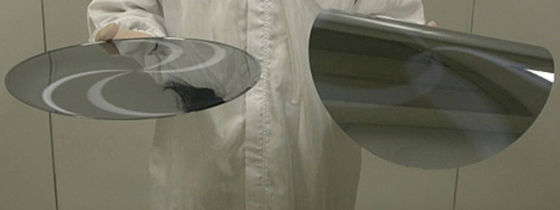

De waferverdunningsmachine wordt veel gebruikt in verschillende halfgeleiderproductieprocessen waar ultradunne wafers nodig zijn, zoals 3D-IC-verpakking, fabricage van stroomtoestellen, beeldsensoren,en RF chipsDe waferverdunningsmachine wordt vaak gecombineerd met postverdunningsprocessen zoals achterkantmetallisering om een volledige verdunningsoplossing te bieden.
Bovendien kan de waferverdunningsmachine worden gebruikt in de volgende scenario's:

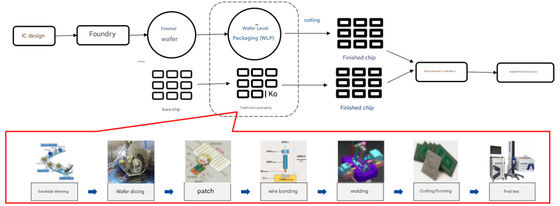

Geavanceerde verpakking:Inclusief FO-WLP, 2.5D en 3D verpakkingen, waarbij dunnere wafers een hogere integratie en kortere interconnecties mogelijk maken.
Fabricage van MEMS-apparaten:Waferverdunning verbetert de gevoeligheid van de sensor door de structurele laag los te laten.
Vervaardiging van elektrische apparaten:Materialen als SiC en GaN vereisen waferverdunneling om geleidingsverlies te verminderen en de warmteafvoer te verbeteren.
LiDAR-chips:Waferverdunning ondersteunt een betere optische uitlijning en elektrische prestaties.
Onderzoek en ontwikkeling en wetenschap:Universiteiten en onderzoeksinstellingen gebruiken de waferverdunningsmachine om halfgeleiderstructuren te onderzoeken en nieuwe materialen te verifiëren.
![]()
V1:Welke materialen kunnen door deze waferverdunningsmachine worden verwerkt?
A1:Onze waferverdunningsmachine is compatibel met een breed scala aan materialen, waaronder silicium (Si), siliciumcarbide (SiC), galliumnitride (GaN), saffier, galliumarsenide (GaAs) en meer.
V2: Hoe zorgt deze waferverdunningsmachine voor een gelijkmatige dikte?
A2: Het maakt gebruik van een precieze slijpkop met realtime diktebewaking en adaptieve besturingssystemen om consistente dunneringsresultaten te behouden.
V3: Wat is het diktebereik van deze waferverdunningsmachine?
A3: Wafers kunnen tot 50 μm of zelfs dunner worden verdund, afhankelijk van het materiaal en de toepassingsvereisten.
