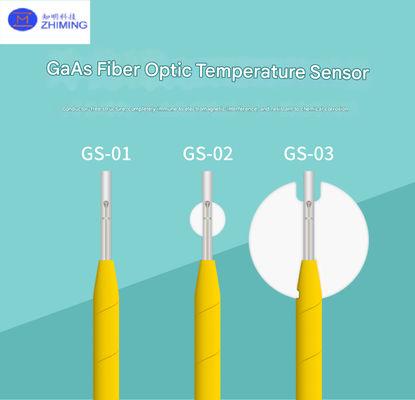

Hoogprecisie GaAs-optische temperatuursensor Transformer Hotspot Monitoring EMI-resistent
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | ZMSH |
|
Gedetailleerde informatie |
|||
| temperatuurbereik: | -40 °C ~ 260 °C | Minimum Buigende Straal: | 10 mm voor kortdurend gebruik, 17,5 mm voor langdurig gebruik |
|---|---|---|---|
| Fiberdiameter: | 3.0 mm | Elektromagnetische interferentie: | Volledig immuun. |
| Markeren: | Hoogprecisie-fiberoptische temperatuursensor,EMI-bestendige glasvezeltemperatuursensor |
||
Productomschrijving
Inleiding van het product
Galliumarsenide-optische temperatuursensoren zijn temperatuursensoren die zijn gemaakt met galliumarsenide als temperatuurgevoelig materiaal.Door gebruik te maken van de eigenschappen van gallium arsenide halfgeleider materiaal, waarbij wijzigingen in de optische bandbreedte leiden tot een temperatuur-afhankelijke verschuiving van de lichtabsorptiekant,Deze sensoren gebruiken licht als medium en kwartsglasvezels als transmissiemedium.Het galliumarsenidekristal is ingekapseld met kwartsglas om de sensor te vormen.
De sensor heeft een geleiderloze structuur, waardoor hij volledig immuun is voor elektromagnetische interferentie.Deze sensoren zijn geschikt voor toepassingen die hoge betrouwbaarheid en weerstand tegen storingen vereisen, zoals omgevingen met RFI, EMI, NMR, RF, magnetronen, ultrahoge spanningsapparatuur en corrosieve vloeistoffen.
Werkingsbeginsel
Gebruikt voor online monitoring van de interne hotspot temperatuur van met olie ondergedompelde transformatoren.met een interne PTFE-intermitterend geperforeerde binnenste omhulselbuisDe sensor heeft een open ontwerp met een hoge isolatieprestatie.met een vermogen van meer dan 10 W,.
Specificaties
| Parameter | Specificatie |
|---|---|
| Temperatuurbereik | -40 °C ~ 260 °C |
| Reactietijd | < 0,25 s |
| Type vezelverbinding | ST |
| Minimale buigradius | 10 mm voor kortdurend gebruik, 17,5 mm voor langdurig gebruik |
| Lengtevereisten | Fibrelengte tot 500 meter zonder invloed op de temperatuurmeting |
| Fiberdiameter | 3.0 mm |

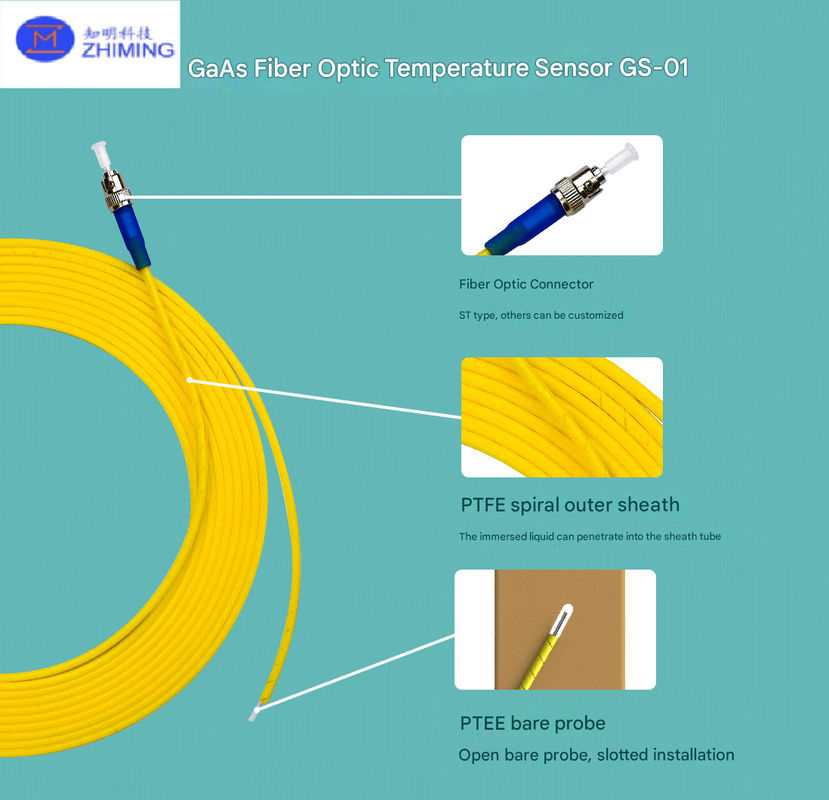

| Proeftype | 1.2 mm PTFE kaal proefkop |
| Materiaal van de omhulsel | PTFE spiraalbuis + PTFE geperforeerde mouw |
| Chemische weerstand | Corrosiebestendig, geschikt voor langdurige toepassingen in transformator-olie, kerosine en isolatieoliën |
| Elektromagnetische interferentie | Volledig immuun. |
| Strengte van de vezels | > 55N |
| Olie-isolatieprestaties | Voldoet aan de eisen voor bliksemimpuls (ASTM D3426) en bestand tegen wisselspanning (ASTM D149) |
| Olieverenigbaarheid | Voldoet aan ASTM D3455-2011: - Kleur (ASTM D1500 en SH/T0168) - Watergehalte (GB/T7595-2017) - Spanning van het oppervlak (GB/T6541-1986) - Breukspanning (GB/T507-2002) - Dielektrische dissipatiefactor (GB/T5654-2007) - Zuurnummer (GB/T264-1983) - Kleurstabiliteit (SH/T0168-1992) - Gehalte aan microwater (GB/T7600-2014) |
Toepassingen
Transformatoren met olie ondergedompeld
Real-time monitoring van de hotspottemperatuur in transformatoren.
Geschikt voor gebruik in hoogspanningsomgevingen en met olie ondergedompeld.
Omgevingen met elektromagnetische storingen
Ideaal voor gebieden met sterke RFI-, EMI-, NMR-, RF- of microgolfinterferentie.
Immuun voor elektromagnetische interferentie vanwege de geleiderloze structuur.
Vacuümdroging
Ontworpen voor nauwkeurige temperatuurmetingen onder vacuümomstandigheden.
Corrosieve vloeistoffen
Weerstand tegen chemische corrosie, waardoor het langdurig kan worden gebruikt in kerosine, isolatieoliën en andere corrosieve vloeistoffen.
Scenario's voor metingen met hoge precisie
De snelle reactietijd en de hoge nauwkeurigheid maken het geschikt voor toepassingen die betrouwbare en herhaalbare temperatuurmetingen vereisen.
Ultra-hoge spanningsapparatuur
Geschikt voor temperatuurbewaking in ultrahoge spanningssystemen vanwege de hoge isolatieprestaties.
Industriële en onderzoekstoepassingen
Gebruikt in wetenschappelijk onderzoek en industriële processen waar niet-invasieve, nauwkeurige temperatuurbewaking cruciaal is.
Critische omgevingen
Toepasbaar in omgevingen die weerstand tegen extreme omstandigheden vereisen, zoals hoge temperaturen, trillingen en blootstelling aan chemische stoffen.

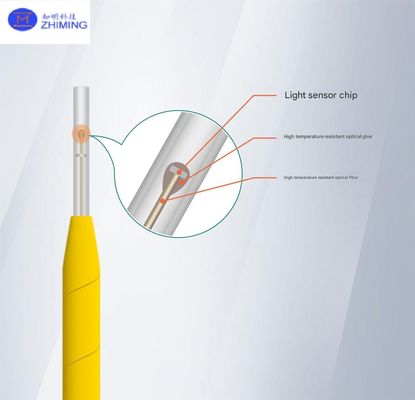

Fysieke structuur
V&A
V1: Wat is het werktemperatuurbereik van de sensor?
A1:De sensor werkt binnen een temperatuurbereik van -40°C tot 260°C.
V2: Kan de sensor worden gebruikt in oliegedompelde omgevingen?
A2:Ja, het is speciaal ontworpen voor oliegevallen, inclusief gebruik in transformatoren en isolerende oliën.
V3: Is de sensor bestand tegen chemische corrosie?
A3:Ja, de sensor is zeer bestand tegen chemische corrosie, waardoor hij geschikt is voor langdurig gebruik in kerosine, transformatorolie en andere corrosieve vloeistoffen.
V4: Voor welke toepassingen is de sensor geschikt?
A4:Het is geschikt voor hoogprecise temperatuurbewaking in transformatoren, vacuümdrogingsprocessen, hoogspanningsapparatuur,en omgevingen met sterke elektromagnetische interferentie of chemische blootstelling.
