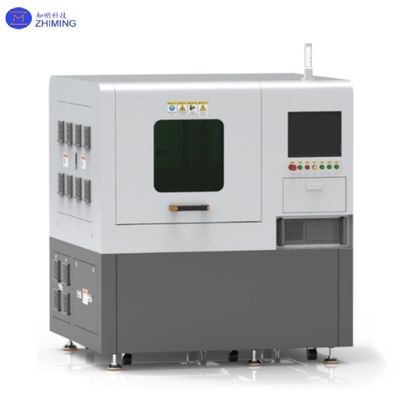

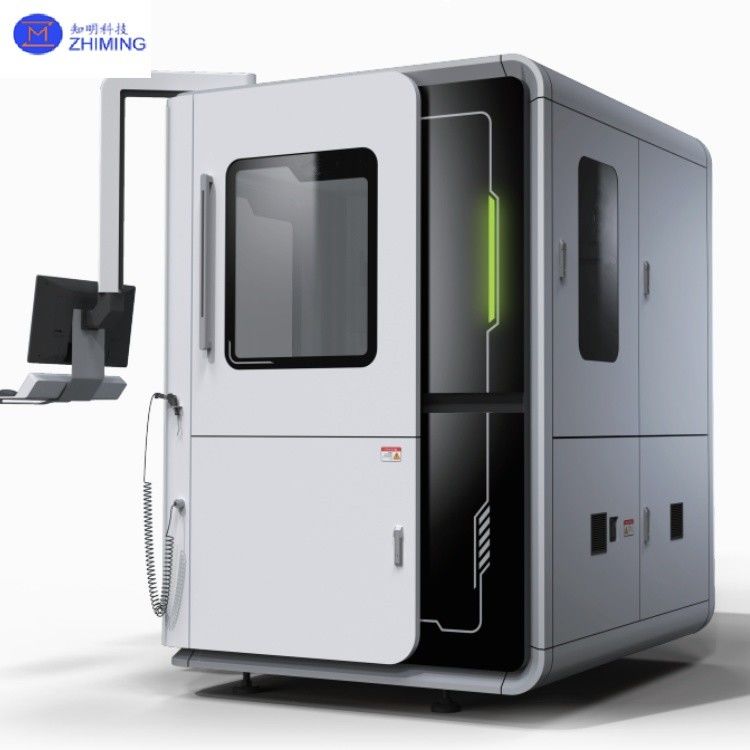

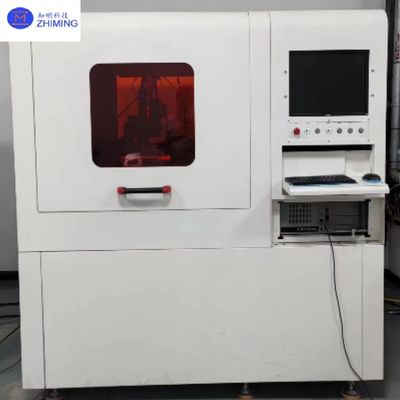

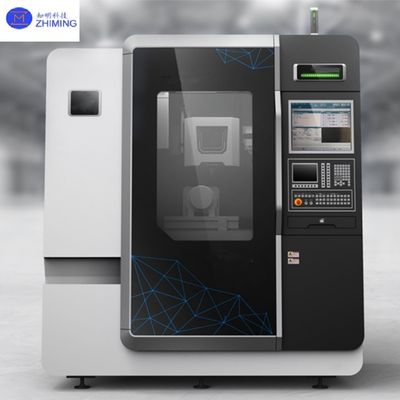

Microjet-lasertoestellen voor het snijden van wafers met hoge precisie en verwerking van lenzen van siliciumcarbide
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | ZMSH |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 2 |
|---|---|
| Betalingscondities: | T/T |
|
Gedetailleerde informatie |
|||
| Volume van de toonbank:: | 300*300*150 | Positioneringsnauwkeurigheid μm:: | +/-5 |
|---|---|---|---|
| Gelijktijdige positioneringsnauwkeurigheid:: | +/-2 | Numerieke besturing:: | DPSS Nd:YAG |
| Markeren: | Verwerking van lenzen van siliciumcarbide,Microjetlaserapparatuur,High Precision Microjet Laser-apparatuur |
||
Productomschrijving
Inleiding van het product
Microjet-lasertechnologieapparatuur is een combinatie van laser- en hogesnelheidswaterstraal geavanceerde verwerkingstechnologie, waarvan de kern ligt in het gebruik van laserstraalfocus gekoppeld aan hogesnelheidswaterstraal,door de waterstraal gids laser nauwkeurig op het oppervlak van het werkstukDeze technologie heeft aanzienlijke voordelen op het gebied van de verwerking van harde en broze materialen.en toont ook een breed scala aan toepassingsmogelijkheden op vele gebieden, zoals halfgeleiders, ruimtevaart en medische apparatuur.
Microjetlasertechnologie bestaat voornamelijk uit lasersystemen, lichtwaterkoppelsystemen, hoogprecisie-gereedschapsmachinesystemen, zuiver water/hoogdrukpompsystemen,visueel identificatiesysteem en lichtwater elektrisch werktuigbeheersysteemHet lasersysteem gebruikt een solide nanosecondelaser met een golflengte van 532/1064 nm en bereikt een hoge uitgangsvermogen door middel van frequentiedubbelingstechnologie.Het optische watercouplage systeem zendt de laserstraal door de optische vezels en is gekoppeld aan de hoge snelheid waterstraal om het effect van het koelen en het leiden van de laserstraal te bereiken.
Belangrijk voordeel
Het werkingsprincipe van de microjetlasertechnologie is het focussen van de laserstraal op de hogesnelheidswaterstraal, waardoor een totaalreflectie-effect ontstaat.zodat de laser energie gelijkmatig verdeeld in de binnenwand van de waterkolomWanneer de laserstraal het oppervlak van het werkstuk bereikt, wordt deze geleid en afgekoeld door de waterstraal om nauwkeurig snijden of bewerken te bereiken.maar vermindert ook effectief materiaalverliezen en warmtegerelateerde gebieden.
Specificaties
| Volume van de toonbank | 300*300*150 | 400*400*200 |
| Lineaire as XY | Lineaire motor. | Lineaire motor. |
| Lineaire as Z | 150 | 200 |
| Positioneringsnauwkeurigheid μm | +/-5 | +/-5 |
| Herhaaldelijk positioneringsnauwkeurigheid μm | +/-2 | +/-2 |
| Versnelling G | 1 | 0.29 |
| Numerieke besturing | 3 as /3+1 as /3+2 as | 3 as /3+1 as /3+2 as |
| Numerieke bedieningstype | DPSS Nd:YAG | DPSS Nd:YAG |
| Golflengte nm | 532/1064 | 532/1064 |
| Nominaal vermogen W | 50/100/200 | 50/100/200 |
| Waterstraal | 40 tot 100 | 40 tot 100 |
| drukbalk van het spuitstuk | 50 tot 100 | 50-600 |
| Afmetingen (machine) (breedte * lengte * hoogte) mm | 1445*1944*2260 | 1700*1500*2120 |
| Grootte (controlekast) (W * L * H) | 700*2500*1600 | 700*2500*1600 |
| Gewicht (apparatuur) T | 2.5 | 3 |
| Gewicht (controlekast) kg | 800 | 800 |
| Verwerkingsvermogen |
Ruwheid van het oppervlak Ra≤1,6um Openingssnelheid ≥ 1,25 mm/s Besnijden van de omtrek ≥ 6 mm/s Linieuze snij snelheid ≥ 50 mm/s |
Ruwe oppervlakte Ra≤1,2 mm Openingssnelheid ≥ 1,25 mm/s Besnijden van de omtrek ≥ 6 mm/s Linieuze snij snelheid ≥ 50 mm/s |
|
Voor galliumnitridekristal, ultrabreedbandgap halfgeleidermaterialen (diamant/gallioxide), speciale materialen voor de luchtvaart, LTCC-koolstofkeramisch substraat, fotovoltaïsche,verwerking van scintillatorkristallen en andere materialen. Opmerking: de verwerkingscapaciteit varieert afhankelijk van de materiaalkenmerken |
||
Toepassingen
Verwerking van halfgeleiders van de derde generatie en luchtvaartmaterialen: gebruikt voor de precisieverwerking van halfgeleidermaterialen van de derde generatie, zoals siliciumcarbide en galliumnitride,alsmede de verwerking van complexe onderdelen van materialen zoals superlegeringen en keramische substraten op het gebied van de luchtvaart.
Verwerking van onderdelen voor medische hulpmiddelen: geschikt voor het met hoge precisie snijden en verwerken van cardiovasculaire stents, implantaten, chirurgische hulpmiddelen en andere medische instrumenten.
Ingotsnijden: wordt gebruikt voor efficiënt snijden van halfgeleidermaterialen zoals siliciumwafers en siliciumcarbide-ingots.
Verwerking van harde en breekbare materialen, met inbegrip van diamant, siliciumnitride en andere materialen voor de verwerking van complexe onderdelen.
ZMSH dienst
Op maat gemaakte oplossingen: bieden gepersonaliseerde apparatuurontwerp en procesoptimalisatie volgens de behoeften van de klant.
Technische ondersteuning en opleiding: Voorzien van opleiding en technische ondersteuning van klanten voor de werking van de apparatuur om ervoor te zorgen dat klanten de apparatuur efficiënt kunnen gebruiken.
Na-verkoopservice: Biedt langdurig technisch onderhoud en levering van onderdelen om de stabiele werking van apparatuur te waarborgen.
O&O-samenwerking: gezamenlijke ontwikkeling van nieuwe technologieën of nieuwe processen met klanten om de industriële modernisering te bevorderen.
