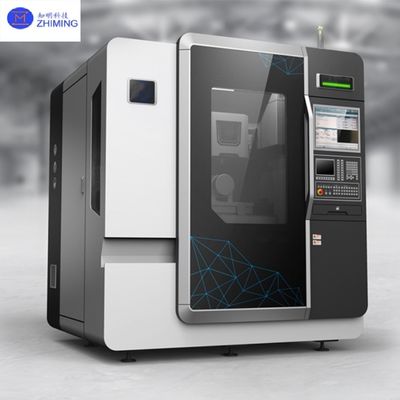

Microfluïde laserapparatuur technologie gebruikt voor de verwerking van de harde en broze materialen van Cermet Silicon Carbide
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | ZMSH |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 2 |
|---|---|
| Betalingscondities: | T/T |
|
Gedetailleerde informatie |
|||
| Volume van de toonbank:: | 300*300*150 | Positioneringsnauwkeurigheid μm:: | +/-5 |
|---|---|---|---|
| Gelijktijdige positioneringsnauwkeurigheid:: | +/-2 | Numerieke besturing:: | DPSS Nd:YAG |
| Markeren: | Breekbare microfluïdische laserapparatuur,Hard microfluïdisch laserapparatuur,Cermet Silicon Carbide Microfluïdische Laserapparatuur |
||
Productomschrijving
Inleiding van het product
Het microjetlaserapparaat is een revolutionair precisiebewerkingssysteem dat thermisch schadevrij,hoogprecisie materiaalverwerking door koppeling van hoogenergetische laserstralen aan vloeistofstralen op microneschaalDe technologie is met name geschikt voor de vervaardiging van halfgeleiders, waardoor kritische processen zoals het snijden van SiC/GaN-wafers, TSV-boren en geavanceerde verpakkingen met een submicron-nauwkeurigheid (0,0 μm) mogelijk worden gemaakt.5-5 μm), terwijl de rand- en warmte-afgeperste zones (HAZ<1 μm) die door traditionele verwerking worden veroorzaakt, worden uitgesloten.Het unieke vloeistofgeleidingsmechanisme zorgt niet alleen voor de zuiverheid van de bewerking (in overeenstemming met de klas 100-normen)Het is de kernapparatuur voor de productie van halfgeleiders en 3D-chips van de derde generatie.
Kenmerken en voordelen
· Hoge precisie en efficiëntie: de microjetlasertechnologie zorgt voor nauwkeurig snijden en bewerken door de laserstraal na scherpstelling te koppelen aan een hoge snelheid waterstraal.het voorkomen van problemen van thermische schade en materiaalvervorming bij traditionele laserverwerking, met behoud van de koeling van het verwerkingsgebied om een hoge precisie en oppervlakteafwerking te garanderen.
· Geen materiële schade en geen warmte-geïnfecteerde zones: deze technologie maakt gebruik van waterstraalkoelingsmogelijkheden om vrijwel geen warmte-geïnfecteerde zones of microstructurele veranderingen te creëren,het verwijderen van ablatieve afvalstoffen en het schoonhouden van oppervlakken.
· Geschikt voor een verscheidenheid aan materialen: metaal, keramiek, composietmaterialen, diamanten, siliciumcarbide en andere harde en broze materialen,met uitstekende prestaties, met een snijdikte tot millimeter.
· Flexibiliteit en veiligheid:De machine ondersteunt meerdere werkwijzen (zoals 3-assige of 5-assige) en is uitgerust met een visueel herkenningssysteem en autofocusfunctie om de verwerkingsdoeltreffendheid en veiligheid te verbeteren
·Milieubescherming en energiebesparing: in vergelijking met traditionele laserbewerkingsmethoden vermindert de microjetlasertechnologie het materiaalverlies en het energieverbruik.in overeenstemming met het concept van groene productie.
Specificaties
| Volume van de toonbank | 300*300*150 | 400*400*200 |
| Lineaire as XY | Lineaire motor. | Lineaire motor. |
| Lineaire as Z | 150 | 200 |
| Positioneringsnauwkeurigheid μm | +/-5 | +/-5 |
| Herhaaldelijk positioneringsnauwkeurigheid μm | +/-2 | +/-2 |
| Versnelling G | 1 | 0.29 |
| Numerieke besturing | 3 as /3+1 as /3+2 as | 3 as /3+1 as /3+2 as |
| Numerieke bedieningstype | DPSS Nd:YAG | DPSS Nd:YAG |
| Golflengte nm | 532/1064 | 532/1064 |
| Nominaal vermogen W | 50/100/200 | 50/100/200 |
| Waterstraal | 40 tot 100 | 40 tot 100 |
| drukbalk van het spuitstuk | 50 tot 100 | 50-600 |
| Afmetingen (machine) (breedte * lengte * hoogte) mm | 1445*1944*2260 | 1700*1500*2120 |
| Grootte (controlekast) (W * L * H) | 700*2500*1600 | 700*2500*1600 |
| Gewicht (apparatuur) T | 2.5 | 3 |
| Gewicht (controlekast) kg | 800 | 800 |
| Verwerkingsvermogen |
Ruwheid van het oppervlak Ra≤1,6um Openingssnelheid ≥ 1,25 mm/s Besnijden van de omtrek ≥ 6 mm/s Linieuze snij snelheid ≥ 50 mm/s |
Ruwe oppervlakte Ra≤1,2 mm Openingssnelheid ≥ 1,25 mm/s Besnijden van de omtrek ≥ 6 mm/s Linieuze snij snelheid ≥ 50 mm/s |
|
Voor galliumnitridekristal, ultrabreedbandgap halfgeleidermaterialen (diamant/gallioxide), speciale materialen voor de luchtvaart, LTCC-koolstofkeramisch substraat, fotovoltaïsche,verwerking van scintillatorkristallen en andere materialen. Opmerking: de verwerkingscapaciteit varieert afhankelijk van de materiaalkenmerken |
||
Werkingsbeginsel
Toepassingen
1.Luchtvaart en halfgeleiders: gebruikt voor het snijden van siliciumcarbide-balken, het snijden van galliumnitride-eenkristallen, enz., ter oplossing van de verwerkingsproblemen van speciale materialen voor de luchtvaart.
2Medische hulpmiddelen: worden gebruikt voor precisiebewerking van hoogwaardige onderdelen van medische hulpmiddelen, zoals implantaten, katheters, scalpels, enz., met een hoge biocompatibiliteit en lage postverwerkingsvereisten.
3. Consumentenelektronica en AR-apparatuur: het bereiken van een hoge precisie in het snijden en dunner in de verwerking van AR-lenzen, en het bevorderen van de grootschalige toepassing van nieuwe materialen zoals siliciumcarbide lenzen.
4Industriële verwerking: veel gebruikt in metaal, keramiek, composietmateriaal, verwerking van complexe onderdelen, zoals horlogedeeltjes, elektronische onderdelen, enz.
V&A
1V: Wat is microjetlasertechnologie?
A: Microjet-lasertechnologie combineert laserprecisie met vloeistofkoeling om ultrazuivere, hoog nauwkeurige materiaalverwerking mogelijk te maken.
2V: Wat zijn de voordelen van microjetlaser in de productie van halfgeleiders?
A: Het elimineert thermische schade en scheuren bij het snijden/boren van kwetsbare materialen zoals SiC- en GaN-wafers.
