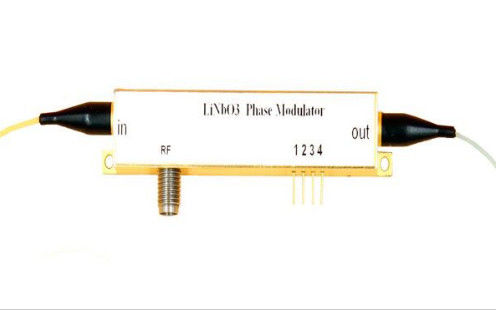

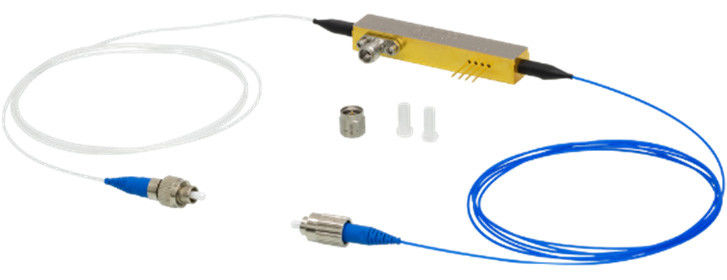

40 GHz multiband Lithiumniobatenfasemodulator

40 GHz multiband Lithiumniobatenfasemodulator

Abstract

De 40 GHz Multi-Band Lithium Niobate (LiNbO3) Phase Modulator is een hoogwaardig elektro-optisch apparaat dat is ontworpen voor hoge snelheid optische communicatie, kwantumoptica, microgolffotonica,en geavanceerde optische signaalverwerkingHet maakt een nauwkeurige controle van de fase van een optisch signaal mogelijk door een extern RF-signaal (radiofrequentie) toe te passen, waardoor het een cruciaal onderdeel is van moderne fotonische systemen.

Deze fase-modulator maakt gebruik van de superieure elektro-optische eigenschappen van lithiumniobaat.een efficiënte modulatie over een breed scala aan optische golflengten en RF-frequentiesDe capaciteit om te werken bij frequenties tot 40 GHz maakt het ideaal voor toepassingen die ultra-snelle signaalmodulatie en lage signaalvervorming vereisen.

Werkingsbeginsel

De 40 GHz-lithiumniobatenfasemodulator werkt op basis van het Pockels-effect, dat de verandering in de brekingsindex van een materiaal beschrijft als reactie op een extern aangebracht elektrisch veld.Door een microgolvelektrode te integreren in een lithiumniobatengolfgeleider, het apparaat effectief de fase van een verzonden optisch signaal moduleert.

Invoerlicht:Een continu-wave (CW) lasersignaal wordt in de optische golfgeleider van de modulator geïnjecteerd.

Toepassing van RF-signalen:Een hoogfrequent RF-signaal (tot 40 GHz) wordt aangebracht op de modulatie-elektroden, waardoor de brekingsindex van de lithiumniobatengolfgeleider snel verandert.

Fase-modulatie:De optische golf ondergaat een faseverschuiving die evenredig is met de toegepaste RF-spanning, waardoor een precieze fase-modulatie van het optische signaal mogelijk is.

Uitgangssignaal:Het fase-gemoduleerde optische signaal verlaat het apparaat en draagt gecodeerde informatie die kan worden gebruikt voor hogesnelheidscommunicatie en geavanceerde optische toepassingen.

Belangrijkste kenmerken

De 40 GHz Multi-Band Lithium Niobate Phase Modulator beschikt over verschillende geavanceerde functies, waaronder:

Hoge bandbreedte: ondersteunt modulatie tot 40 GHz, geschikt voor snelle optische communicatie.

Multibandcompatibiliteit: werkt efficiënt in meerdere optische banden, waaronder C-band (1530-1565 nm) en L-band (1565-1625 nm).

Laag invoegverlies: biedt een hoge optische transmissie-efficiëntie met minimale signaalverdikking.

Hoge lineariteit en lage vervorming: zorgt voor minimale signaalvermindering,waardoor het ideaal is voor geavanceerde modulatieformaten zoals QPSK (Quadrature Phase Shift Keying) en QAM (Quadrature Amplitude Modulation).

Stabiele en betrouwbare prestaties: Lithiumiobaat staat bekend om zijn uitstekende thermische en mechanische stabiliteit, waardoor een betrouwbare werking onder verschillende omgevingsomstandigheden wordt gewaarborgd.

Compact en lichtgewicht ontwerp: zorgt voor een gemakkelijke integratie in optische communicatie en fotonische systemen.

Toepassingen

Optische communicatie

Gebruikt in coherente optische communicatiesystemen voor snelle gegevensoverdracht in 400G, 800G en verder.

Ondersteunt geavanceerde modulatiesystemen zoals PM-QPSK (Polarization Multiplexed Quadrature Phase Shift Keying) en QAM (Quadrature Amplitude Modulation) voor maximale spectrale efficiëntie.

Sleutelcomponent in optische zenders voor DWDM-systemen (Dense Wavelength Division Multiplexing).

Quantumoptica en kwantumcommunicatie

Essentieel voor het genereren en manipuleren van kwantumtoestanden van licht in Quantum Key Distribution (QKD) -systemen.

Gebruikt bij quantuminformatieverwerking voor nauwkeurige optische fasecontrole.

Ondersteunt verstrengelde fotongeneratie en fasegevoelige kwantum experimenten.

Microwavefotonica en RF-signaalverwerking

Biedt de mogelijkheid om RF-over-fiber (RFoF) -systemen te gebruiken, waarbij hoogfrequente signalen met minimaal verlies over optische vezels worden getransporteerd.

Gebruikt in optische fase-array-antennes voor beamforming in satellietcommunicatie en radarsystemen.

Het vergemakkelijkt de omzetting van het signaal naar boven en naar beneden in fotonische micro-golfverbindingen.

Optische sensoren en metrologie

Gebruikt in glasvezel gyroscopen (FOG's) voor nauwkeurige rotatie metingen.

Gebruikt in optische interferometrie met hoge resolutie voor metrologie- en spectroscopietoepassingen.

Verbetert gedistribueerde glasvezelsensing voor structurele gezondheidstoezicht en milieusensing.

Technische specificaties

Mechanische tekeningen
