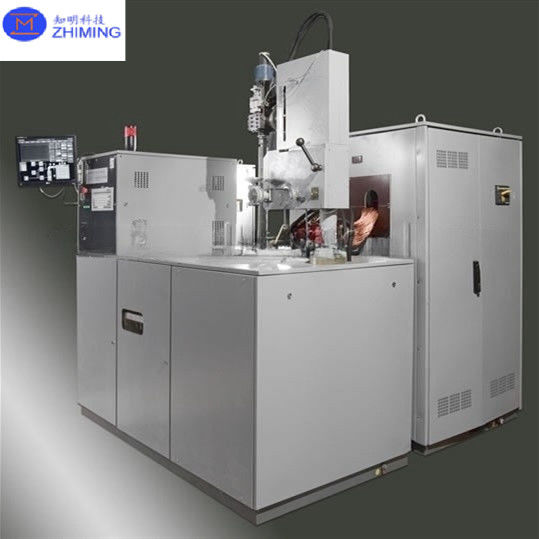

Saffiriekristalgroeioven KY Kyropoulos methode 90-400 kg Voor de vervaardiging van saffieren

Saphiren kristal groeikoepel KY Kyropoulos methode 90-400 kg voor de vervaardiging van saffieren

KY Sapphire Crystal Growth furnace's abstract

Deze saffierkristallen groeikoepel Het systeem is ontworpen voor de productie van hoogwaardige saffierkristallen met een gewichtsbereik van 90-400 kg, voornamelijk gebruikt in LED-substraten, smartphone-schermen en smartphone-cameralens.Het proces is sterk geautomatiseerd en bevat adaptieve software voor optimale prestatiesHet systeem heeft een oppervlakte van 10 vierkante meter en werkt met een vermogen van 40-100 kW.Saphiren kristallen groeikoepel  de technologische fasen omvatten het laden van de smeltkroes, het uitpompen van het werkvolume tot 6 × 10−5 Torr, het verwarmen van de grondstoffen tot 2100°C voor het smelten, het zaaien van het kristal,en het geleidelijk verminderen van het vermogen met een gecontroleerde snelheidDe capaciteit van de apparatuur om grote, kwalitatief hoogwaardige saffierkristallen te produceren, maakt het ideaal voor verschillende industriële toepassingen in de opto- en consumentenelektronica.

ZMSH KY Sapphire Crystal Growth furnace's groeiproces

Voorbereiding van grondstoffen:
Er wordt gebruik gemaakt van hoogzuiverheid alumina (Al2O3), met optionele additieven zoals lithium of natrium.

Het laden van de smeltkroes:
De grondstoffen worden in een smeltkroes geplaatst van hoogtemperatuurbestendig materiaal.

Verwarming:
De smeltkroes wordt verwarmd tot ongeveer 2050°C, waardoor het alumina in een vloeistof smelt.

Zaden:
In het gesmolten alumina wordt een saffierzaadkristal geplaatst om de groei van het kristal te begeleiden.

Kristalgroei:
Het gesmolten alumina koelt langzaam af, waardoor het saffierkristal uit het zaad kan groeien.

Koeling:
Het systeem koelt geleidelijk af om het kristal te verstevigen, met gecontroleerde koelsnelheden om gebreken te voorkomen.

Verwijdering van kristallen:
Het saffierkristal wordt geëxtraheerd en verder verwerkt.

Behandeling na groei:
Het kristal wordt gepolijst en getest op kwaliteit om aan de toepassingsnormen te voldoen.

ZMSH KY Sapphire Crystal Growth's data sheet (gedeeltelijk)

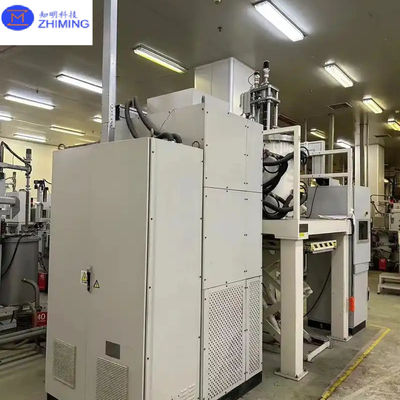

ZMSH KY Sapphire Crystal Growth oven bij de fabriek van de klant

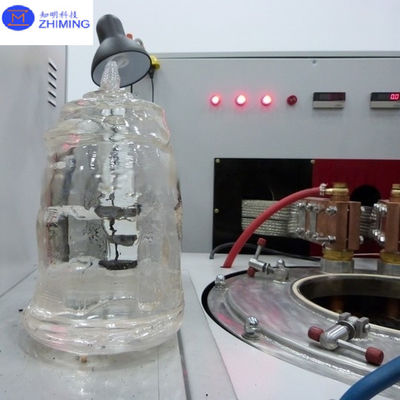

Kristalgroeikwaliteit van ZMSH KY Sapphire Crystal Growth Furnace

De ZMSH KY Sapphire Crystal Growth Furnace is ontworpen om de kwaliteit van saffierkristallen te optimaliseren door middel van nauwkeurige procescontrole, geavanceerd thermisch veldontwerp en hoogzuivere materiaalkeuze.De volgende zijn de belangrijkste voordelen van de met deze oven geproduceerde saffierkristallen:

Hoge kristalzuiverheid

• De ZMSH-oven zorgt voor een minimale verontreiniging door gebruik te maken van hoogzuivere grondstoffen en een geoptimaliseerde vacuüm/inerte gasatmosfeer.
• Geavanceerde smeermiddelen (zoals hoogzuiver wolfraam of iridium) helpen de opname van onzuiverheden tijdens het groeiproces te verminderen.

Uitstekende optische kwaliteit

• De gekweekte saffierkristallen vertonen een hoge optische doorlaatbaarheid, vooral in het ultraviolette (UV) en infrarood (IR) spectrum, waardoor ze ideaal zijn voor optische toepassingen.
• De uniforme kristalstructuur minimaliseert lichtverspreiding en absorptie, waardoor superieure prestaties worden gewaarborgd in LED-, laser- en optische venstertoepassingen.

Lage dislocatie dichtheid

• De geoptimaliseerde beheersing van de thermische gradiënt in de ZMSH KY-oven vermindert de thermische spanning, wat resulteert in een lage dislocatie dichtheid en minder interne defecten.
• Dit is van cruciaal belang voor toepassingen met hoge prestaties, zoals halfgeleidersubstraten en high-end optische componenten.

Grote en uniforme kristalgrootte

• De oven ondersteunt de productie van grote diameter saffierbolletjes, waardoor een efficiënt snijden van wafers en minimaal materiaalverspilling mogelijk is.
• De axiale en radiale uniformiteit van de gekweekte kristallen zorgt voor consistente eigenschappen over de hele bol.

Mechanische sterkte

• De saffierkristallen vertonen een hoge hardheid en uitstekende mechanische stabiliteit, waardoor ze zeer bestand zijn tegen krassen en mechanische schade.
• Deze eigenschappen zijn essentieel voor veeleisende toepassingen zoals smartphone-schermen, horlogebedekkingen en lucht- en ruimtevaartoptica.

Stabiel en herhaalbaar groeiproces

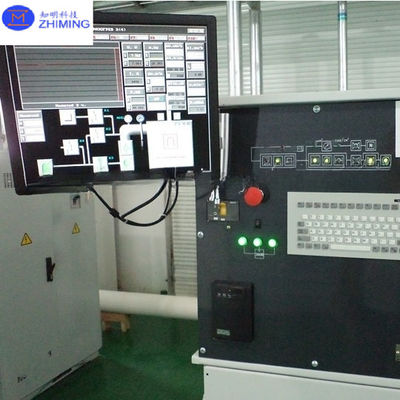

• Het geavanceerde besturingssysteem in de ZMSH KY-oven maakt een nauwkeurige temperatuur- en groeisnelheidsregeling mogelijk, waardoor herhaalbaarheid en consistente kristalkwaliteit worden gewaarborgd.
• De automatiseringsfuncties verminderen menselijke fouten, wat leidt tot een hoge productieopbrengst en minder defecte kristallen.

Optimaliseerde stressbeheersing om scheuren te minimaliseren

• Sapphire Crystal Growth furnace is ontworpen om de verdeling van de thermische spanningen te optimaliseren, waardoor de kans op scheuren of structurele vervormingen in het eindkristal wordt verminderd.
• Dit verhoogt de verwerkingsefficiëntie van de wafersnij- en polseringsactiviteiten.

V&A

Wat zijn de belangrijkste voordelen van saffierkristallen die met de ZMSH KY-oven worden geteeld?

✅ Hoge zuiverheid met minimale onzuiverheden
✅ Uitstekende optische transparantie in UV, zichtbaar en IR-bereik
✅ lage dislocatie dichtheid voor halfgeleiders
✅ Grote en uniforme kristalgrootte
✅ Hoge mechanische sterkte en krasbestendigheid
✅ Geoptimaliseerde spanningsbeheersing om scheuren te verminderen

Welke kwaliteitscontrolemaatregelen worden genomen tijdens het groeiproces van de kristallen?
