Productoverzicht

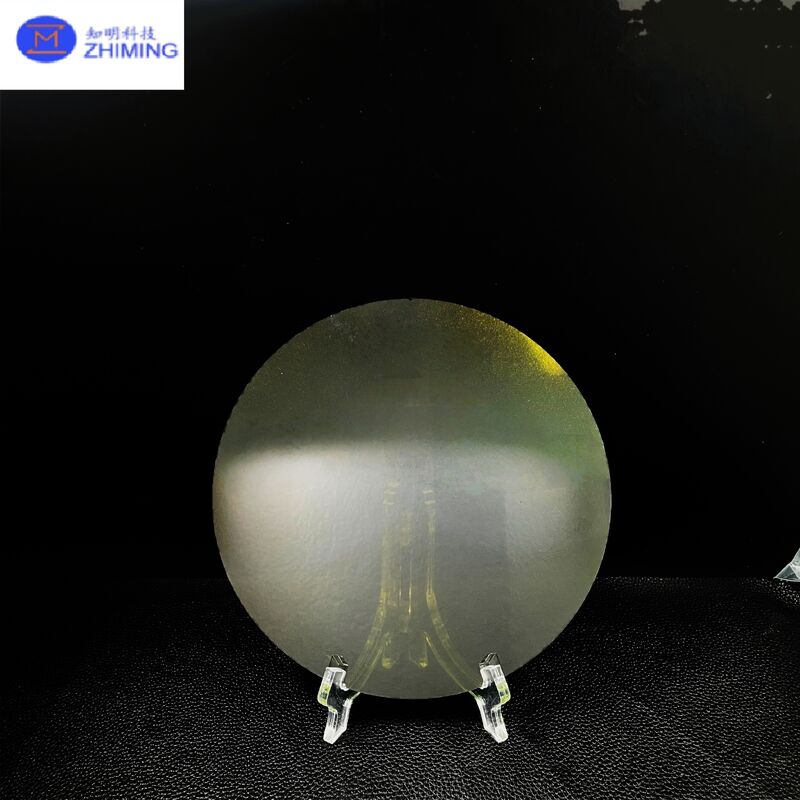

De 8-inch Silicon Carbide (SiC) epitaxiale wafer is een hoogwaardig halfgeleider materiaal ontworpen voor de volgende generatie power electronics.de epitaxiale laag wordt gekweekt met behulp van geavanceerde chemische dampdepositie (CVD) -technologie om een precieze dikte te bereiken, dopingcontrole, en superieure kristalkwaliteit.

Vergeleken met traditionele siliciumwafers, bieden SiC-epitaxiale wafers uitstekende elektrische, thermische en mechanische eigenschappen, waardoor ze ideaal zijn voor hoogspannings-, hoogfrequente,en hoge temperatuur toepassingen.

Werkingsbeginsel

De SiC-epitaxiale laag wordt afgezet op een gepolijst SiC-substraat door middel van een CVD-proces bij hoge temperatuur.

• Gassen die silicium en koolstof bevatten, reageren bij verhoogde temperaturen
• Een enkelkristallijn SiC-laag wordt gevormd na het substraatrooster
• Dopinggassen (N- of P-type) worden ingevoerd om de elektrische eigenschappen te controleren.

Deze epitaxiale laag fungeert als het actieve gebied voor de fabricage van apparaten, waardoor nauwkeurige controle van de prestaties van apparaten, zoals breukspanning en weerstand, mogelijk is.

Belangrijkste kenmerken

• Grote diameter (8-inch / 200 mm): Ondersteunt productie in grote hoeveelheden en kostenreductie
• Lage defectdichtheid: Minimaliseert micropipes en dislocaties
• Uitstekende uniformiteit van de dikte: Zorgt voor een consistente prestatie van het apparaat
• Precieze dopingcontroleOndersteunt aangepaste elektrische kenmerken
• Hoge warmtegeleiding: Geschikt voor toepassingen met een hoog vermogen
• Breedbandgap (~ 3,26 eV): Mogelijk voor werking bij hoge temperatuur en hoge spanning

Typische specificaties

Toepassingen

8-inch SiC-epitaxiale wafers worden veel gebruikt in geavanceerde vermogen en RF-apparaten, waaronder:

• Elektrische voertuigen: Inverters, ingebouwde laadapparaten
• Hernieuwbare energiesystemen: zonne- en windenergieomvormers
• Industriële energie-modules: Motorrijtuigen met een hoog rendement
• Snel oplaadsystemen: Hoogfrequente schakelaars
• 5G- en RF-apparaten: RF-versterkers met een hoog vermogen

Voordelen ten opzichte van silicium

• Elektrisch veld met een hogere afbraak (≈10 × silicium)
• Lagere verliezen bij overstappen
• Hoger werktemperatuur (> 200°C)
• Verbeterde energie-efficiëntie
• Verminderde systeemomvang en koelvereisten

Vervaardigingsproces

De productie van 8-inch SiC epi-wafers omvat:

1. Voorbereiding van het substraat️ Polijsten en reinigen van hoogzuivere SiC-wafers
2. Epitaxiale groei (CVD)️ Gecontroleerde afzetting van SiC-laag
3. Dopingcontrole¢ Precieze invoering van dopanten
4. OppervlaktebehandelingCMP-polijst voor een ultra glad oppervlak
5. Inspectie en testen Bevestiging van dikte, gebreken en elektrische eigenschappen

Veelgestelde vragen

V1: Wat is het verschil tussen SiC-substraat en SiC-epi-wafer?

A: Het substraat is het basismateriaal, terwijl de epitaxiale laag de functionele laag is waar apparaten worden vervaardigd.

V2: Kan de epi-dikte en doping op maat worden gemaakt?

A: Ja, zowel de dikte als de dopingconcentratie kunnen worden aangepast aan de vereisten van het apparaat.

Vraag 3: Waarom kiezen we voor 8-inch SiC-wafers?

A: Grotere wafergrootte verbetert de productie-efficiëntie en verlaagt de kosten per apparaat, waardoor massaproductie wordt ondersteund.
