Productoverzicht

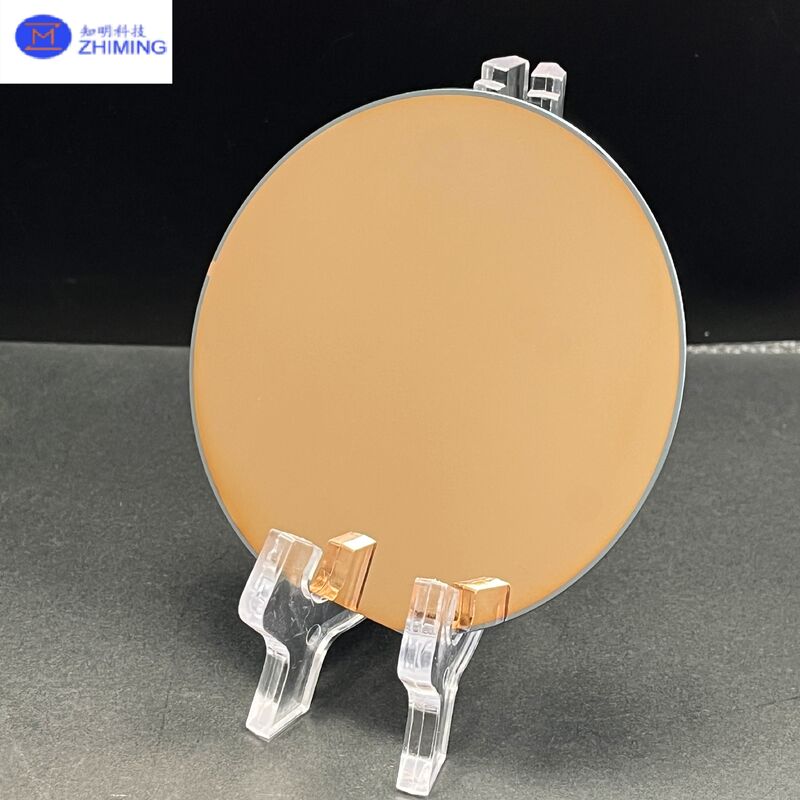

Ti/Cu metaalgecoate siliciumwafers worden vervaardigd door het afzetten van een titanium (Ti) hechtinglaag gevolgd door een koper (Cu) geleidende laag op hoogwaardige substraten met behulp van standaard magnetron sputtering. De Ti-laag verbetert de hechting van de film en de stabiliteit van de interface, terwijl de Cu-laag uitstekende elektrische geleidbaarheid biedt. Er zijn meerdere wafermaten, geleidbaarheidstypes, oriëntaties, weerstandsbereiken en filmdiktes beschikbaar, met volledige aanpassing ondersteund voor onderzoek en industriële prototyping.

Structuur & Proces

• Filmstack: Substraat + Hechtinglaag (Ti) + Coatinglaag (Cu)

• Afzettingsproces: Standaard magnetron sputtering (optioneel: thermisch verdampen / galvaniseren op aanvraag)

• Belangrijkste kenmerken: Sterke hechting, oppervlak met lage weerstand, geschikt voor daaropvolgende lithografie, galvanische opbouw of fabricage van apparaten.

Specificaties (Aanpasbaar)

Toepassingen

• Ohmse contacten & elektroden: geleidende substraten, contactpads, elektrische tests

• Seedlaag voor galvaniseren: RDL, microstructuren, MEMS galvaniseerprocessen

• Nanomaterialen & dunne-film onderzoek: sol–gel substraten, groei en karakterisering van nanomaterialen

• Microscopie & probe metrologie: SEM, AFM en andere scanning probe microscopie toepassingen

• Bio/chemische platforms: celcultuur, eiwit/DNA microarrays, reflectometrie substraten, sensorplatforms

Voordelen

• Uitstekende hechting mogelijk gemaakt door Ti-tussenlaag

• Hoge geleidbaarheid en uniform Cu-oppervlak

• Ruime selectie van wafermaten, weerstandsbereiken en oriëntaties

• Flexibele aanpassing voor maat, substraat, filmstack en dikte

• Stabiel, herhaalbaar proces met behulp van volwassen sputteringtechnologie

FAQ (Ti/Cu metaalgecoate siliciumwafers)

V1: Waarom wordt een Ti-laag gebruikt onder de Cu-coating?
A: Titanium werkt als een hechting (verbindings)laag, waardoor de hechting van koper aan het substraat wordt verbeterd en de stabiliteit van de interface wordt verhoogd, wat helpt bij het verminderen van afbladderen of delaminatie tijdens hantering en verwerking.

V2: Wat is de typische Ti/Cu dikteconfiguratie?
A: Veelvoorkomende combinaties zijn onder meer Ti: tientallen nm (bijv. 10–50 nm) en Cu: 50–300 nm voor gesputterde films. Dikkere Cu-lagen (µm-niveau) worden vaak bereikt door galvaniseren op een gesputterde Cu seedlaag, afhankelijk van uw toepassing.

V3: Kunt u beide zijden van de wafer coaten?
A: Ja. Enkelzijdige of dubbelzijdige coating is op aanvraag beschikbaar. Geef uw vereiste op bij het bestellen.
