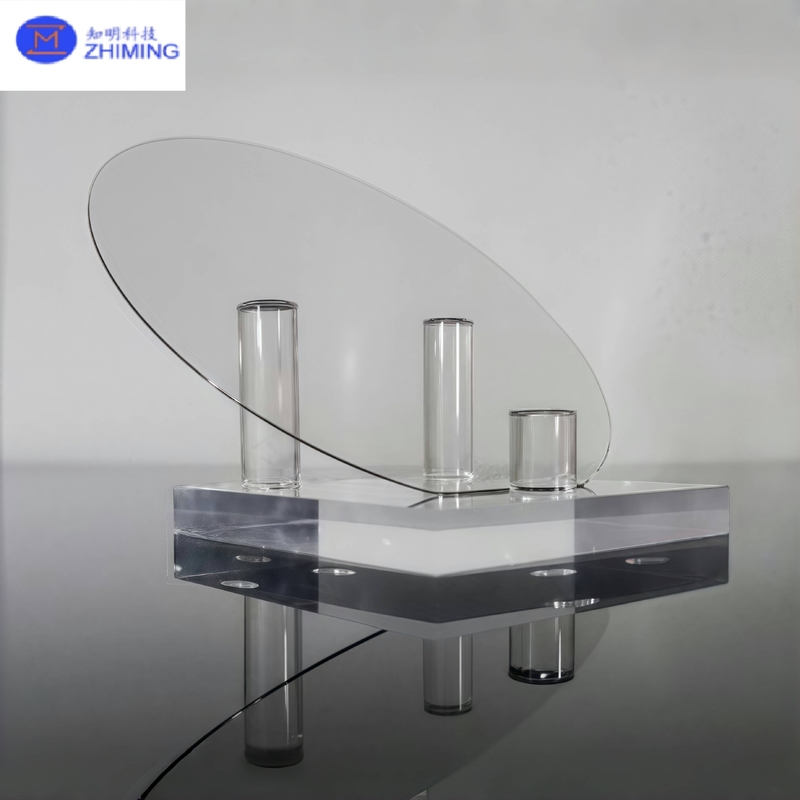

Productoverzicht van Semi-Isolerende SiC Wafers

Hoogzuivere Semi-Isolerende SiC Wafers zijn ontworpen voor de volgende generatie vermogenselektronica, RF/microgolfapparaten en opto-elektronica. Onze wafers worden vervaardigd uit 4H- of 6H-SiC-enkele kristallen met behulp van een geoptimaliseerd Physical Vapor Transport (PVT)-groeiproces in combinatie met annealing met diepe-niveaus-compensatie. Het resultaat is een wafer met:

• Ultra-Hoge Weerstand: ≥1×10¹² Ω·cm, om lekstromen in hoogspanningsschakelapparaten te onderdrukken

• Brede Bandgap (~3,2 eV): Behoudt superieure elektrische prestaties onder hoge temperatuur, hoog veld en hoge stralingsomstandigheden

• Uitzonderlijke Thermische Geleidbaarheid: >4,9 W/cm·K, voor snelle warmteafvoer in hoogvermogenmodules

• Uitstekende Mechanische Sterkte: Mohs-hardheid van 9,0 (alleen overtroffen door diamant), lage thermische uitzetting en uitstekende chemische stabiliteit

• Atomaal Glad Oppervlak: Ra < 0,4 nm met defectdichtheid < 1/cm², ideaal voor MOCVD/HVPE epitaxie en micro-nano fabricage

Beschikbare Maten: 50, 75, 100, 150, 200 mm (2″–8″) standaard; aangepaste diameters tot 250 mm op aanvraag.
Diktebereik: 200–1 000 μm met ±5 μm tolerantie.

Productieprincipes & Processtroom van Semi-Isolerende SiC Wafers

Voorbereiding van Hoogzuiver SiC Poeder

• Startmateriaal: 6N-grade SiC-poeder gezuiverd via meerfasige vacuüm sublimatie en thermische behandeling om metaalverontreinigingen (Fe, Cr, Ni < 10 ppb) te verminderen en polykristallijne insluitsels te elimineren.

Gemodificeerde PVT Enkelkristalgroei

• Omgeving: 10⁻³–10⁻² Torr bijna-vacuüm

• Temperatuur: Grafietkroes verwarmd tot ~2 500 °C; gecontroleerde thermische gradiënt ΔT ≈ 10–20 °C/cm

• Gasstroom & Kroesontwerp: Poreuze grafietseparatoren en op maat gemaakte kroesgeometrie zorgen voor een uniforme dampverdeling en remmen ongewenste nucleatie

• Dynamische Toevoer & Rotatie: Periodieke SiC-poedervervanging en kristalstaafrotatie leveren lage dislocatiedichtheden (< 3 000 cm⁻²) en consistente 4H/6H-oriëntatie

​

Annealing met Diepe-Niveaus-Compensatie

• Waterstof Annealing: 600–1 400 °C in H₂ atmosfeer gedurende enkele uren om diepe-niveautraps te activeren en intrinsieke dragers te compenseren

• N/Al Co-Doping (Optioneel): Nauwkeurige incorporatie van Al (acceptor) en N (donor) dotanten tijdens groei of post-groei CVD om stabiele donor-acceptorparen te creëren, waardoor de weerstandspieken worden aangestuurd

​

Precisie Snijden & Meerfasige Lapping

• Diamantdraad Zagen: Snijdt wafers tot 200–1 000 μm dikte met minimale beschadigingslaag; diktetolerantie ±5 μm

• Groffe tot Fijne Lapping: Sequentieel gebruik van diamantslijpmiddelen om zaagschade te verwijderen en voor te bereiden op polijsten

Chemisch-Mechanisch Polijsten (CMP)

• Polijstmedia: Nano-oxide (SiO₂ of CeO₂) slurry in een milde alkalische suspensie

• Procescontrole: Polijstparameters met lage spanning leveren RMS-ruwheid van 0,2–0,4 nm en elimineren micro-krassen

​

Eind Reiniging & Klasse-100 Verpakking

• Meerfasige Ultrasone Reiniging: Organisch oplosmiddel → zuur/base behandelingen → gespoeld met gedeïoniseerd water, allemaal uitgevoerd in een Klasse-100 cleanroom

• Drogen & Verzegelen: Stikstofspoeldrogen, verzegeld in met stikstof gevulde beschermende zakken en ondergebracht in antistatische, trillingsdempende buitenboxen

Specificatie van Semi-Isolerende SiC Wafers

Belangrijkste Toepassingsgebieden van Semi-Isolerende SiC Wafers

• Hoogvermogen Elektronica

  • SiC MOSFET's, Schottky-diodes, hoogspanningsomvormers en snellaad EV-vermogensmodules maken gebruik van SiC's lage on-weerstand en hoge doorslagveld.

• RF & Microgolfsystemen

  • 5G/6G basisstation-vermogensversterkers, millimetergolf-radarmodules en satellietcommunicatie-frontends vereisen SiC's hoogfrequente prestaties en stralingshardheid.

• Opto-elektronica & Fotronica

  • UV-LED's, blauwe-laserdiodes en breedbandgap-fotodetectoren profiteren van een atomaal glad en defectvrij substraat voor uniforme epitaxie.

• Extreme Omgevingsdetectie

  • Hoge temperatuur druk/temperatuursensoren, gasturbine-bewakingselementen en detectoren van nucleaire kwaliteit benutten SiC's stabiliteit boven 600 °C en onder hoge stralingsflux.

• Lucht- en Ruimtevaart & Defensie

  • Satellietvermogenelektronica, raket-radars en luchtvaartsystemen vereisen SiC's robuustheid in vacuüm, temperatuurcycli en hoge-G-omgevingen.

• Geavanceerd Onderzoek & Maatwerk Oplossingen

  • Quantum computing isolatiesubstraten, micro-cavity optiek en op maat gemaakte venstervormen (sferisch, V-groef, veelhoekig) voor geavanceerde R&D.

Veelgestelde Vragen (FAQ) van Semi-Isolerende SiC Wafers

1. Waarom kiezen voor semi-isolerend SiC boven geleidend SiC?
   Semi-isolerend SiC vertoont ultra-hoge weerstand via diepe-niveaus-compensatie, waardoor lekstromen in hoogspannings- en hoogfrequente apparaten aanzienlijk worden verminderd, terwijl geleidend SiC geschikt is voor toepassingen met lagere spanning of vermogen MOSFET-kanaal.

2. Kunnen deze wafers direct in epitaxiale groei?
   Ja. We bieden “epi-ready” semi-isolerende wafers aan die zijn geoptimaliseerd voor MOCVD, HVPE of MBE, compleet met oppervlaktebehandeling en defectcontrole om uitstekende epitaxiale laagkwaliteit te garanderen.

3. Hoe wordt wafer-schoonheid gegarandeerd?
   Een Klasse-100 cleanroomproces, meerfasige ultrasone en chemische reiniging, plus stikstofverpakking garanderen vrijwel geen deeltjes, organische resten of micro-krassen.

4. Wat is de typische doorlooptijd en minimale bestelling?
   Monsters (tot 5 stuks) worden binnen 7–10 werkdagen verzonden. Productieorders (MOQ = 5 wafers) worden geleverd in 4–6 weken, afhankelijk van de grootte en aangepaste functies.

5. Bieden jullie aangepaste vormen of substraten aan?
   Ja. Naast standaard cirkelvormige wafers fabriceren we vlakke vensters, V-groef onderdelen, sferische lenzen en andere op maat gemaakte geometrieën.
