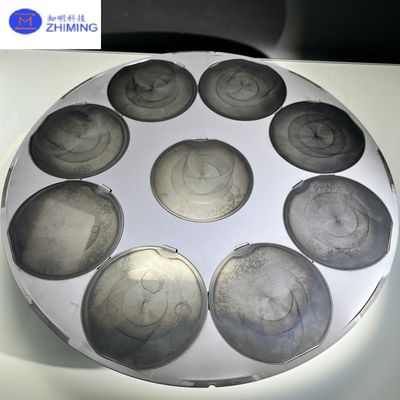

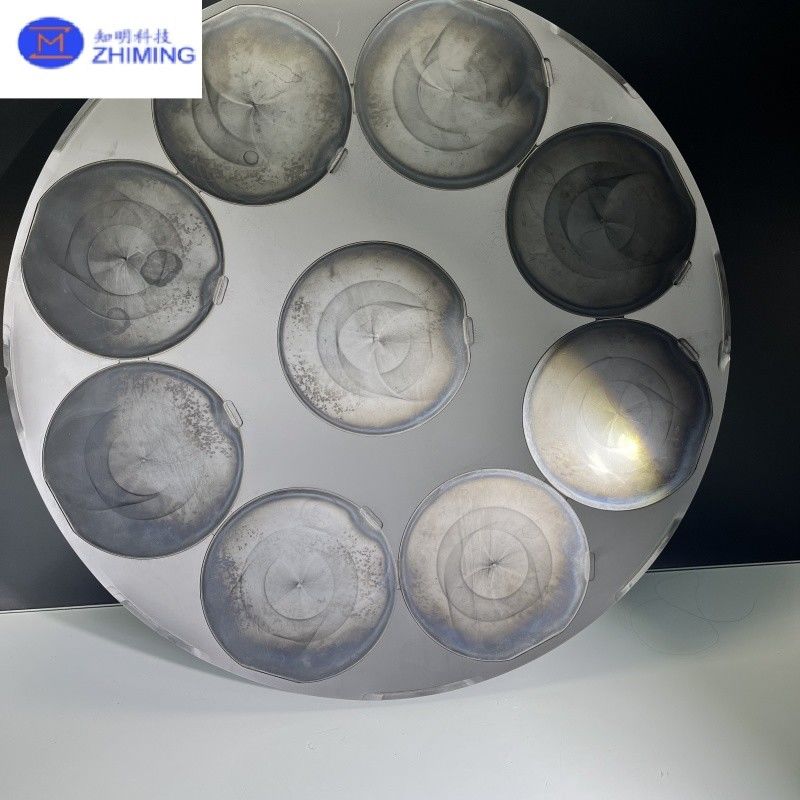

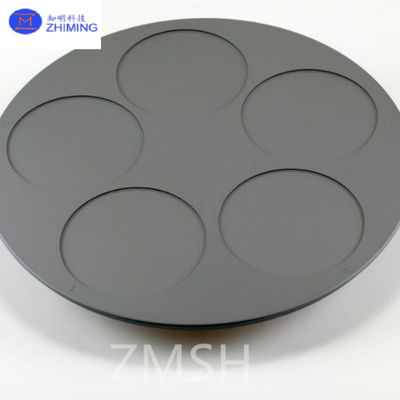

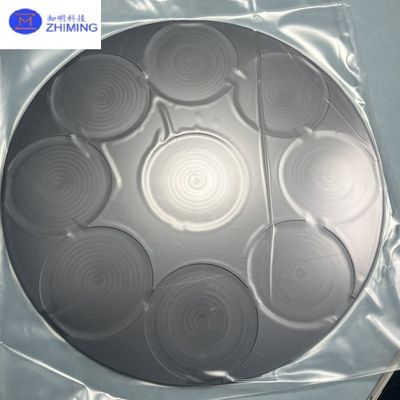

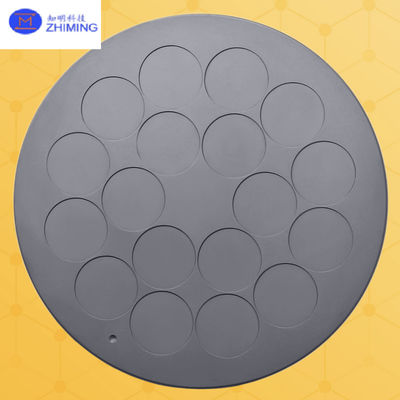

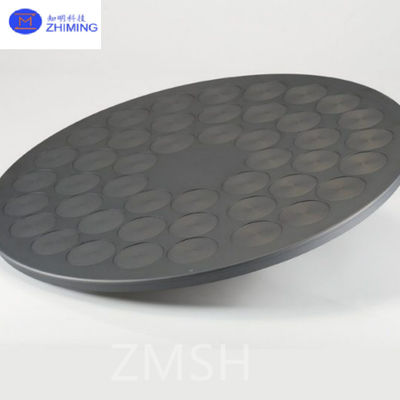

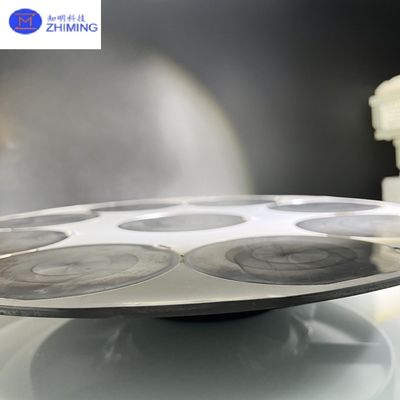

Silicon Carbide (SiC) Ceramic Tray halfgeleider etsen en fotovoltaïsche waferbehandeling

Silicon Carbide (SiC) Ceramic Tray halfgeleider etsen en fotovoltaïsche waferbehandeling

Productdetails:

Plaats van herkomst: China
Merknaam: ZMSH
Beste prijs Contact

Gedetailleerde informatie

Dichtheid: 3.21 g/cm3 Hardheid: 2500Vickers hardheid
Graangrootte: 2 ~ 10 μm Chemische zuiverheid: 99.99995%
Verwarmingscapaciteit: 640 J·kg-1 ·K-1 Sublimatietemperatuur: 2700°C

Productomschrijving

Invoering van SIC-keramische bak- Ik weet het niet.
- Ik weet het niet.

SIC Ceramic Tray (Silicon Carbide Ceramic Tray) is een hoogwaardig industrieel dragertool op basis van siliciumcarbide (SiC).fotovoltaïsche installatiesHet gebruik van de uitzonderlijke eigenschappen van SiC, zoals hoge temperatuurbestendigheid, corrosiebestendigheid,Het is een ideale vervanging voor traditionele materialen zoals grafiet en metalen in geavanceerde industriële scenario's..



 Silicon Carbide (SiC) Ceramic Tray halfgeleider etsen en fotovoltaïsche waferbehandeling 0Silicon Carbide (SiC) Ceramic Tray halfgeleider etsen en fotovoltaïsche waferbehandeling 1



KernbeginselenSIC Keramische bak- Ik weet het niet.


(1) Materiële eigenschappen



Hoogtemperatuurbestendigheid: smeltpunt tot 2700°C, stabiele werking bij 1800°C, geschikt voor processen bij hoge temperaturen (bijv. ICP-etsen, MOCVD).
Hoge thermische geleidbaarheid: 140­300 W/m·K (superieur aan grafiet en gesinterd SiC), waardoor een gelijkmatige warmteverdeling wordt gewaarborgd en de door thermische spanningen veroorzaakte vervorming tot een minimum wordt beperkt.
Corrosiebestendigheid: bestand tegen sterke zuren (bv. HF, H2SO4) en alkalis, waardoor verontreiniging of structurele schade wordt vermeden.
Lage thermische uitbreiding: thermische uitbreidingscoëfficiënt (4,0×10−6/K) dicht bij silicium, waardoor de vervorming tijdens temperatuursveranderingen wordt verminderd.


(2) Structurele ontwerp



Hoge zuiverheid en dichtheid: SiC-gehalte ≥99,3%, porositeit ≈0, gevormd door sintering bij hoge temperatuur (2250°2450°C) om deeltjesverlies te voorkomen.
Aanpasbare afmetingen: Ondersteunt grote diameters (bv. φ600 mm) en geïntegreerde functies (vacuümgaten, groeven) voor waferhantering en vacuümsputtering



Belangrijkste toepassingenSIC Keramische bak- Ik weet het niet.
- Ik weet het niet.

(1) Vervaardiging van halfgeleiders



Waferverwerking: wordt gebruikt bij ICP-etsen en CVD (Chemical Vapor Deposition) om de waferpositiëring te stabiliseren.
MOCVD-apparatuur: fungeert als drager voor de groei van GaN (galliumnitride) in lichtsterke LED's, bestand tegen temperaturen van 1100~1200 °C.


(2) Photovoltaïsche installaties



Silicon Crystal Growth: Vervangt kwartsgrijzel in de productie van polycristallijn silicium en verdraagt smelttemperaturen > 1420°C.


(3) Laser & Precision Machining



Etsen/snijden: dient als platform voor met laser gegraveerde materialen en is bestand tegen hoogenergetische stralen.


(4) Chemische & Milieutechniek



Corrosiebestendige apparatuur: gebruikt in pijpleidingen en reactoren voor agressieve vloeistofbehandeling

 Silicon Carbide (SiC) Ceramic Tray halfgeleider etsen en fotovoltaïsche waferbehandeling 2





V&A SIC Keramische bak
- Ik weet het niet.

V1: Hoe vergelijkt SIC zich met grafietbakken?
A: SIC is bestand tegen hogere temperaturen (1800°C vs. ~1000°C) en vermijdt delaminatie van de coating.



V2: Kunnen SIC-bakken hergebruikt worden?
A: Ja, maar vermijd mechanische aanvallen en extreme temperaturen.



V3: Gewone storingsmodussen?
A: Kraken door thermische schok of mechanische spanning.



V4: Geschikt voor vacuümomgevingen?
Ja. Hoge zuiverheid en lage uitgassing maken ze ideaal voor vacuümsputtering en halfgeleider etsen.



V5: Hoe kies ik de specificaties?
A: Neem de procestemperatuur, de laadcapaciteit en de compatibiliteit in overweging (bijv. φ600 mm-bakken voor grote wafers)
