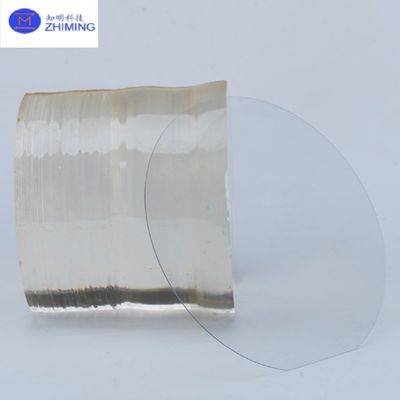

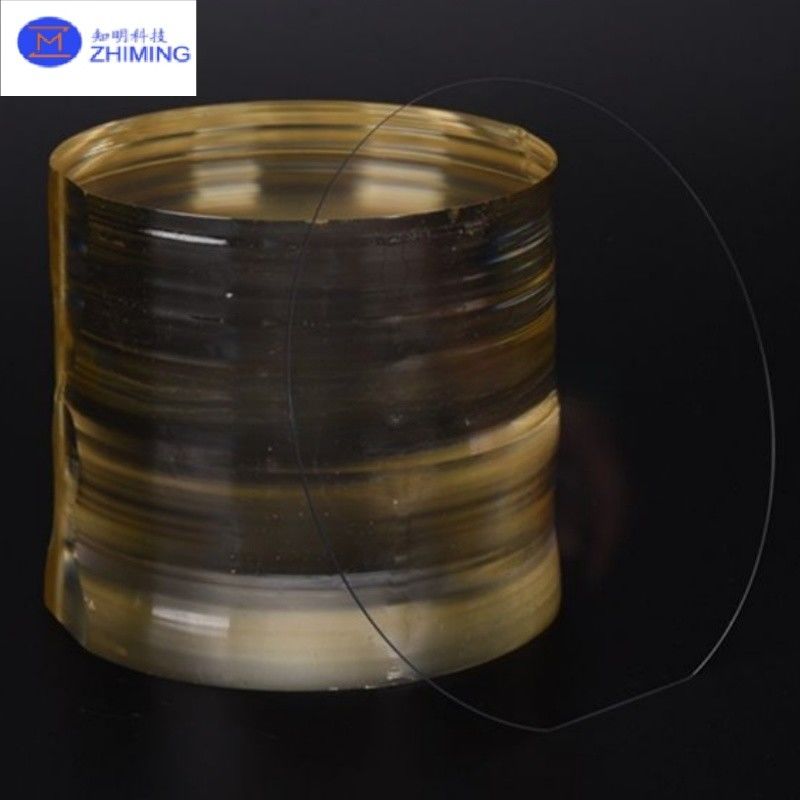

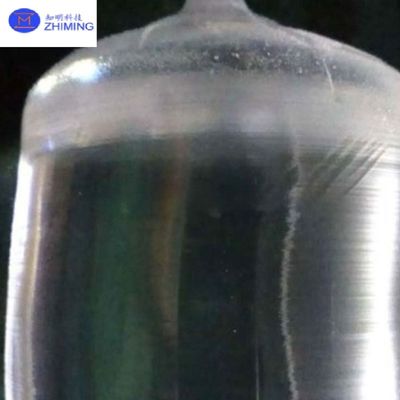

Lithiumniobate LiNbO3 Crystal Ingot High Frequency SAW
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | ZMSH |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Levertijd: | 8WEEKS |
| Betalingscondities: | T/T |
|
Gedetailleerde informatie |
|||
| Materiaal: | LiNbO3-wafers van optische kwaliteit | Curie Temp: | 1142 ± 2,0°C |
|---|---|---|---|
| Snijhoek: | X/Y/Z enz. | Diameter/grootte: | Twee, drie, vier, zes, acht. |
| TTV: | 3 μm | Verpakking: | 25 stuks per doos |
| Markeren: | Hoogfrequente LiNbO3-kristallen ingot,SAW LiNbO3 Kristal ingot,Hoogfrequente SAW LiNbO3-kristallen ingot |
||
Productomschrijving
Lithiumniobaat (LiNbO3) Crystal EO/PO Components Telecom Defence High-Frequency SAW
Inleiding
Lithiumniobate (LN) is een ferro-elektrisch materiaal met uitstekende elektro-optische, niet-lineaire en piezo-elektrische eigenschappen.
Lithiumniobaten kristallen zijn essentiële materialen voor optische golfgeleiders, mobiele telefoons, piezo-elektrische sensoren, optische modulatoren en diverse andere lineaire en niet-lineaire optische toepassingen.
De primaire toepassing van lithiumniobaat (LN) is in apparaten voor oppervlaktaccustic wave (SAW) voor telecommunicatieapparatuur.
In spraak- en datakommunicatie worden SAW-apparaten zoals SAW-filters en SAW-duplexers in communicatieapparatuur geïnstalleerd als filters om geluid en interferentie te voorkomen.Lithiumniobaten (LN) kristallen worden ook gebruikt in optische toepassingen.
Lithiumniobate (LiNbO3) is een ferro-elektrisch materiaal dat geschikt is voor verschillende toepassingen.en piezo-elektrische kenmerkenToepassingen die gebruikmaken van de grote elektro-optische coëfficiënten van LN zijn onder meer infrarood optische modulatie en Q-switching.
Toepassingen die gebruikmaken van de grote niet-lineaire d-coëfficiënt van LiNbO3 omvatten optische parametrische oscillatie, verschil-frequentiemixing voor het genereren van afstembare infraroodgolflengten,en tweede harmonische generatie.
Toepassingen die zijn piezo-elektrische eigenschappen gebruiken, zijn onder meer ultrasone omvormers en SAW-apparaten.
Specificatie
| Materiaal | Optische kwaliteitLiNbO3 wafers | |
| Curie Temp | 1142 ± 2,0°C | |
| Snijhoek | X/Y/Z enz. | |
| Diameter/grootte | Twee, drie, vier, zes, acht. | |
| Tol ((±) | < 0,20 mm | |
| Dikte | 0.1 ~ 0,5 mm of meer | |
| Primary Flat | 16 mm/22 mm /32 mm | |
| TTV | 3 μm | |
| Buigen. | -30 | |
| Warp snelheid. | < 40 μm | |
| Oriëntatie plat | Alle beschikbaar | |
| Tipe oppervlak | Eenzijdig gepolijst/dubbelzijdig gepolijst | |
| Gepolijste zijde Ra | < 0,5 nm | |
| S/D | 20/10 | |
| Randcriteria | R=0,2 mm of Bullnose | |
| optisch gedopeerd | Fe/Zn/MgO enz. voor wafers van optische kwaliteit LN< | |
| Waferoppervlaktecriteria | Brekingsindex | No=2.2878/Ne=2.2033 @632nm golflengte |
| Besmetting, | Geen | |
| Deeltjes ¢> 0,3 μm | <= 30 | |
| Schrapen, scheuren. | Geen | |
| Defect | Geen scheuren, schrammen, zagmerken, vlekken | |
| Verpakking | Qty/waferdoos | 25 stuks per doos |
Eigenschappen.
- Ik weet het niet.Thermische eigenschappen
De thermische stabiliteit van de lithiumniobaten (LiNbO3) is uitstekend en de Curie-temperatuur is hoog (~1142°C).Wat betekent dat ze piezo-elektrische eigenschappen behouden zelfs bij verhoogde temperaturen.Deze thermische stabiliteit zorgt voor betrouwbare functionaliteit onder hoge temperatuuromstandigheden en verbetert hun bruikbaarheid bij hoge temperatuurtoepassingen.
- Ik weet het niet.Mechanische eigenschappen
Mechanisch gezien is lithiumniobate relatief hard en duurzaam.Deze eigenschap vergroot zijn weerstand tegen lichamelijke stress, waardoor het ideaal is voor toepassingen die mechanische robuustheid vereisen.
Acousto-optische eigenschappen- Ik weet het niet.
Lithiumniobaten kristallen vertonen opmerkelijke akoesto-optische eigenschappen, gekenmerkt door hoge akoesto-optische coëfficiënten.met een lichtmodulatie via geluidDeze eigenschap wordt op grote schaal gebruikt in akoesto-optische apparaten.
- Ik weet het niet.Ferro-elektrische eigenschappen
LiNbO3 is een ferro-elektrisch kristal, wat betekent dat het spontane gepolariseerde domeinen vertoont die kunnen worden gereoriënteerd door een extern elektrisch veld.elektroptische modulatoren, en andere toepassingen die een nauwkeurige controle van de polarisatie vereisen.
- Ik weet het niet.Fysieke eigenschappen
Een cruciaal kenmerk van lithiumniobaten kristallen is hun significante optische niet-lineariteit, die hun brede nut in de optica onderbouwt.het incidentlicht splitsen in twee orthogonaal gepolariseerde stralen.
Chemische eigenschappen
LiNbO3 toont een uitstekende chemische stabiliteit, waardoor het zeer aantrekkelijk is voor verschillende toepassingen.het gebruik mogelijk maken in omgevingen waar chemische weerstand essentieel is.
Elektrische eigenschappen
Lithiumniobate is een piezo-elektrisch materiaal dat mechanische spanningen omzet in elektrische lading.
- Ik weet het niet.Optische eigenschappen
Lithiumiobaatkristallen bezitten uitstekende optische eigenschappen, waaronder een hoge transmissie over het zichtbare tot midden-infrarood spectrum.Dit brede transmissievenster speelt een cruciale rol in optische toepassingen, waardoor een efficiënte lichtverspreiding en -interactie mogelijk is.
Toepassingen van lithiumniobaat (LiNbO3)
Piezo-elektrische toepassingen
Lithiumniobaten kristallen vertonen uitstekende piezo-elektrische prestaties vanwege hun hoge Curie temperatuur.
lage temperatuur coëfficiënt van piezo-elektriciteit, hoge elektromechanische koppelingscoëfficiënt, laag dielectriciteitsverlies, stabiele fysisch-chemische eigenschappen, uitstekende bewerkbaarheid,en de mogelijkheid om groteIn vergelijking met conventionele piezo-elektrische materialen zoals kwarts heeft lithiumniobate een hogere akoestische snelheid, waardoor de ontwikkeling van hoogfrequente apparaten mogelijk is.
Deze eigenschappen maken lithiumniobate geschikt voor resonatoren, omvormers, vertraginglijnen, filters en andere componenten.Toepassingen in civiele sectoren zoals mobiele communicatie, satellietcommunicatie, digitale signaalverwerking, televisie, omroep, radar en teledetectie, alsook militaire sectoren, met inbegrip van elektronische tegenmaatregelen, lontjes,en begeleidingssystemen.
Optische toepassingen
Naast de piezo-elektrische eigenschappen vertonen lithiumniobaten (LiNbO3) kristallen een rijke foto-elektrische werking.met electro-optische effecten en niet-lineaire optische effecten die bijzonder prominent en veel gebruikt zijnBovendien kunnen LiNbO3-kristallen worden vervaardigd tot optische golfleidingen van hoge kwaliteit via protonenuitwisseling of titaniumdiffusie, en periodiek gepoleerde kristallen door polering omgekeerd.Deze mogelijkheden maken toepassingen in elektro-optische modulatoren mogelijk., fase-modulatoren, geïntegreerde optische schakelaars, elektro-optische Q-schakelaars, elektro-optische deflectoren, hoogspanningssensoren, wavefront sensing,optische parametrische oscillatoren Bovendien zijn er componenten op basis van LiNbO3, zoals twee-brekende wigprisma's, holografische optische apparaten, infrarood pyro-elektrische detectoren,Er is ook melding gemaakt van met erbium gedopeerde golfgeleiderlasers..
V&A
V1: Wat is lithiumniobate (LiNbO3)? Wat zijn de belangrijkste eigenschappen?
A1:
Lithiumiobaat (LiNbO3) is een ferro-elektrisch materiaal met de volgende essentiële eigenschappen:
Elektro-optisch effect: maakt lichtregeling voor snelle optische modulatoren mogelijk.
Niet-lineaire optica: ondersteunt frequentieconversie (bijv. tweede harmonische generatie).
Piezo-elektrisch effect: omzet mechanische spanningen in elektrische signalen voor sensoren.
Hoge Curie-temperatuur (~1142°C): stabiel onder extreme omstandigheden.
Brede optische transparantie: effectief van 400 nm (zichtbaar) tot 5 μm (mid-infrarood).
V2: Wat zijn de belangrijkste toepassingen van lithiumniobate?
A2.
Belangrijkste toepassingen zijn:
Optische communicatie: modulatoren, golflengteverdeling multiplexers.
Niet-lineaire optica: Lasers (OPO, SHG), optische parametrische oscillatie.
Piezo-elektrische apparaten: SAW-filters, ultrasone transformatoren.
Elektroptische apparaten: Q-schakelaars, fotonische schakelaars.
Verdediging en ruimtevaart: radar, elektronische tegenmaatregelen, stralingsdetectoren.
V3: Wat is lithiumniobate?
A13:
Lithiumniobate (LiNbO3) is een ferro-elektrisch materiaal met elektro-optische, piezo-elektrische en niet-lineaire optische eigenschappen.
