LiTaO3 Wafer Lithium Tantalaat Elektro-optische niet-lineaire optische piezo-elektrische aanpassing
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | ZMSH |
| Modelnummer: | LiTaO3 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 2 |
|---|---|
| Verpakking Details: | kartons aanpassen |
| Levertijd: | 2-4 weken |
| Betalingscondities: | T/T |
| Levering vermogen: | door geval |
|
Gedetailleerde informatie |
|||
| Crystal System: | Trigonal | Diameter: | Ø76,2 mm, Ø100 mm, andere |
|---|---|---|---|
| Oriëntatie: | 127.86°Y, 64°Y, X, Y, Z, of op maat | Curie-temperatuur: | 605 |
| Hardheid (Mohs): | 5.5·6 | Kleur: | Kleurloos of lichtgeel-groen |
| Markeren: | Elektro-optische LiTaO3-wafer,Piezo-elektrische LiTaO3-wafers,niet-lineaire optische LiTaO3-wafer |
||
Productomschrijving
LiTaO3 Wafer Lithium Tantalaat Elektro-Optisch Niet-Lineair Optisch Piezzo-Elektrisch Maatwerk
Introductie van LiTaO3 Wafer
Lithiumtantalaat is een uitstekend multifunctioneel kristallijn materiaal dat wordt gekenmerkt door zijn ilmeniet-achtige structuur, met een kleurloze of lichtgele uitstraling. Bekend om zijn overvloedige beschikbaarheid van grondstoffen, uitzonderlijke thermische en chemische stabiliteit en bewerkbaarheid, maakt lithiumtantalaat de groei van hoogwaardige, grootdimensionale enkele kristallen mogelijk. Wanneer deze kristallen worden gepolijst, vertonen ze uitstekende prestaties bij de fabricage van elektronische communicatiecomponenten zoals resonatoren, oppervlakte-akoestische golf (SAW)-filters en transducers. Als een onmisbaar functioneel materiaal speelt lithiumtantalaat een cruciale rol in geavanceerde communicatietechnologieën, waaronder mobiele communicatie, satelliet systemen en ruimtevaarttoepassingen.
Technische Kenmerken van LiTaO3 Wafer
(1) Elektro-Optische Eigenschappen: Lithiumtantalaat vertoont opmerkelijke elektro-optische eigenschappen, die de basis vormen voor zijn toepassingen in optische communicatie en computing. Als een niet-centrosymmetrisch kristal vertoont lithiumtantalaat een sterk lineair elektro-optisch (Pockels) effect. Onder aangebrachte elektrische velden ondergaat de brekingsindex modulatie, waardoor efficiënte conversie van elektrische signalen naar optische signaalmodulatie mogelijk wordt.
(2) Fotorefractief Effect: Lithiumtantalaat is zeer lichtgevoelig, zelfs voor zwak licht, wat aanzienlijke fotorefractieve effecten veroorzaakt. Bij belichting worden elektronen in het materiaal geëxciteerd van de valentieband naar de geleidingsband, waardoor een equivalent aantal gaten achterblijft. Vrije ladingen migreren onder elektrische velden, waardoor ruimtelijke ladingsverdelingen ontstaan die het interne elektrische veld veranderen en veranderingen in de brekingsindex induceren. Met name dit fotorefractieve effect is typisch omkeerbaar; zodra de belichting stopt, herstelt de brekingsindex zich gedeeltelijk of volledig naar zijn oorspronkelijke staat.
(3) Piezzo-Elektrisch Effect: Lithiumtantalaat behoort tot het trigonale kristalsysteem en heeft een niet-centrosymmetrische structuur met verkeerd uitgelijnde positieve en negatieve ladingscentra. Wanneer het wordt blootgesteld aan mechanische spanning, genereert de verplaatsing tussen deze ladingscentra oppervlakteladingen, die zich manifesteren als een piëzo-elektrische respons.
Principe van LiTaO3 Wafer
Met de snelle vooruitgang van 5G-communicatie, kunstmatige intelligentie en IoT-technologieën, neigen elektronische apparaten steeds meer naar miniaturisatie, hoogfrequente werking en integratie. Lithiumtantalaat dunne films worden erkend om hun uitzonderlijke elektro-optische conversie-eigenschappen, thermische kenmerken, thermische geleidbaarheid en siliciumcompatibiliteit, waardoor ze een essentieel materiaal zijn voor de ontwikkeling van de volgende generatie apparaten in het post-Moore's Law-tijdperk.
Chemical Vapor Deposition (CVD):
Chemical vapor deposition (CVD) is een geavanceerde technologie die organometaal thermische ontleding gebruikt voor dampfase epitaxiale groei. Reactieve gassen worden in een reactiekamer gebracht, onder gecontroleerde omstandigheden geactiveerd en vervolgens reageren ze met het substraatoppervlak om dunne films te synthetiseren. Deze methode maakt precieze controle over de chemische samenstelling van het afgezette materiaal mogelijk, met voordelen zoals lage spanning, hoogwaardige filmvorming, hoge zuiverheid, hoge doorvoer en uitstekende uniformiteit.
Lithium Tantalaat (LiTaO₃) Materiaalspecificaties
I. Basiseigenschappen
| Eigenschap | Waarde | Eenheid/Opmerking |
|---|---|---|
| Kristalsysteem | Trigonaal | |
| Lattice Constanten | a = 5.154 Å, c = 13.783 Å | |
| Dichtheid | 7.45 | g/cm³ |
| Smeltpunt | 1650 | °C |
| Curie Temperatuur | 605 | °C |
| Hardheid (Mohs) | 5.5–6 | |
| Diëlektrische Constante | ε₁₁/ε₀ = 39–43; ε₃₃/ε₀ = 42–43 | |
| Weerstand | 10¹⁵ | Ω·m (uitgaande van eenheidscorrectie) |
| Thermische Uitdeiningscoëfficiënt | α₁=α₂=1.61×10⁻⁶; α₃=4.1×10⁻⁶ | /°C (bij 25°C) |
| Kleur | Kleurloos of lichtgeel-groen | |
| Transmissiebereik | 400–5000 | nm |
| Brekingsindex | n₀ = 2.176, nₑ = 2.180 | @ 633 nm |

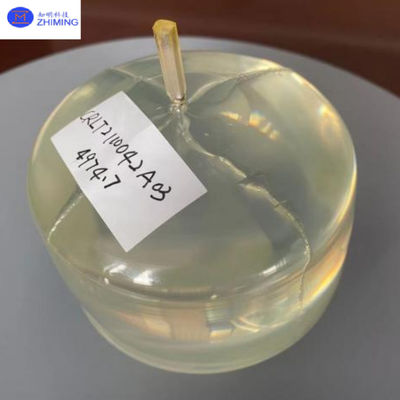

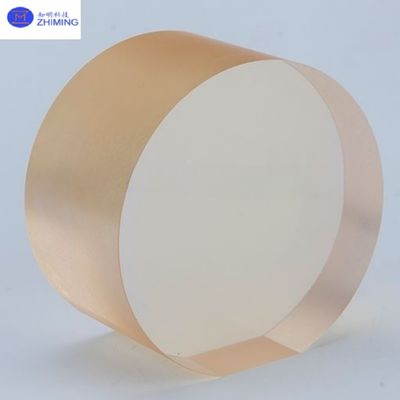

II. Bulk Kristal Specificaties
| Parameter | Waarde |
|---|---|
| Diameter | Ø76.2 mm, Ø100 mm, anderen |
| Lengte | ≤150 mm, ≤100 mm |
| Orientatie | 127.86°Y, 64°Y, X, Y, Z, of aangepast |

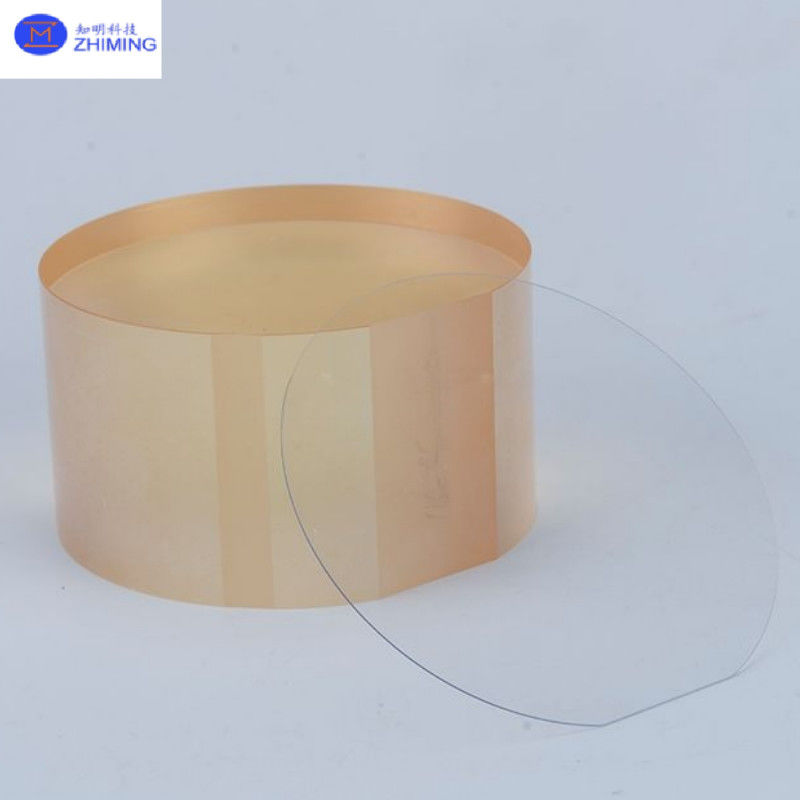

III. Wafer Specificaties
| Parameter | Waarde | Eenheid/Opmerking |
|---|---|---|
| Diameter | Ø76.2 mm, Ø100 mm | |
| Dikte | ≥0.25 mm | |
| Orientatie | 127.86°Y, 64°Y, X, Y, Z, of aangepast | |
| Referentievlak | X, Y, Z, of aangepast | |
| Referentievlak Breedte | 22 ± 2 | mm |
| Oppervlakte Ruwheid (Ra/Rz) | 10/5 | μm |
| Totale Dikte Variatie (TTV) | <10 | μm |
Toepassing van LiTaO3 Wafer
Piezzo-elektrische Resonatoren & Filters: Door gebruik te maken van het sterke piëzo-elektrische effect, wordt LiTaO₃ gebruikt in hoogfrequente oppervlakte-akoestische golf (SAW)-filters en bulk-akoestische golf (BAW)-resonatoren voor signaalverwerking in mobiele telefoons, satellietcommunicatie en radarsystemen.
Ultrasone Transducers & Piezzo-elektrische Beeldvorming: Een hoge elektromechanische koppelingscoëfficiënt maakt LiTaO₃ ideaal voor medische echografie en industriële niet-destructieve testtransducers.
V&Anbsp;van LiTaO3 Wafer
V: Wat is LiTaO₃?
A: LiTaO₃ (Lithiumtantalaat) is een enkelkristal materiaal met uitstekende elektro-optische, piëzo-elektrische en niet-lineaire optische eigenschappen. Het wordt veel gebruikt in optische communicatie, lasers, akoestiek en infrarooddetectie.
V: Wat is het verschil tussen LiTaO₃ en LiNbO₃?
A: LiTaO₃ heeft een hogere laserbeschadigingsdrempel en een betere thermische stabiliteit, waardoor het meer geschikt is voor hoogvermogenlasers en frequentieconversie. LiNbO₃ daarentegen heeft een hogere elektro-optische coëfficiënt en wordt vaak gebruikt in optische communicatie.
V: Wat zijn de typische kristaloriëntaties van LiTaO₃?
A: Veelvoorkomende oriëntaties zijn onder meer Z-cut (voor elektro-optische modulatoren en SAW-apparaten) en X-cut/Y-cut (voor specifieke akoestische golftoepassingen).
V: Kunnen LiTaO₃-producten worden aangepast?
A: Ja, maatwerk is beschikbaar voor grootte, oriëntatie, dikte, oppervlakteafwerking en dopingconcentratie om aan verschillende toepassingsvereisten te voldoen.
