Koperen geplatte monokristallijn siliciumwafers

Hoge hechting, uitstekende geleidbaarheid en aanpasbare metallisatieoplossingen

Productoverzicht

Copper-plated monocrystalline silicon wafers are manufactured by depositing a uniform copper layer onto high-quality single crystal silicon substrates through precision surface treatment and metallization processesDoor de uitstekende mechanische en elektrische eigenschappen van monokristallijn silicium te combineren met de superieure elektrische geleidbaarheid, thermische geleidbaarheid en soldeerbaarheid van koper, is het mogelijk om de opbrengst van de elektrische en elektrische verbinding te verbeteren.dit product wordt veel gebruikt in halfgeleiderverpakkingen, MEMS-fabricage, sensoren, vermogenstoestellen, interconnectie op waferniveau en O&O-toepassingen.

We bieden flexibele aanpassingsmogelijkheden, waaronder eenzijdige koperbewerking, dubbelzijdige koperbewerking, gelokaliseerde koperbewerking,en op maat gemaakte waferspecificaties om te voldoen aan zowel de eisen van prototypeontwikkeling als van de volumeproductie.

Belangrijkste kenmerken

Uitstekende elektrische en thermische geleidbaarheid

De koperlaag biedt uitstekende elektrische en thermische prestaties en helpt bij het verbeteren van de signaaloverdracht, het draagvermogen van stroom en de warmteafvoer in geavanceerde elektronische toepassingen.

Eenvormige en dichte kopercoating

Met gecontroleerde platingstechnologie is de koperschaal gelijkmatig, compact en stabiel over het oppervlak van de wafer, wat een betere consistentie in de productieprocessen ondersteunt.

Sterke hechting aan siliciumsubstraat

Door middel van geoptimaliseerde oppervlaktevoorbereiding en interfacebehandeling bereikt de kopercoating een sterke hechting aan de monokristallijn siliciumwafer.vermindering van het risico op schillen of delaminatie tijdens het snijden, bonding, soldering of verpakking.

Compatibel met verschillende naverwerkingsstappen

Het product is geschikt voor latere processen, zoals fotolithografie, etsen, in stukken splijten, lassen, binden en verpakken,het maken van een betrouwbaar basismateriaal voor microproductie en integratie van apparaten.

Aanpasbaar voor verschillende toepassingen

We ondersteunen op maat gemaakte waferdiameter, dikte, kristaloriëntatie, weerstand, platingdikte en platinggebied volgens de eisen van de klant.

Typische toepassingen

• Metallisering van halfgeleiders
• Leidende en warmteverspreidende lagen van energieapparatuur
• Vervaardiging van MEMS
• Vervaardiging van sensorelektroden
• Verpakking op waferniveau en onderlinge verbinding
• Onderzoek op het gebied van oppervlakte- en laboratoriumtechniek
• Ontwikkeling van elektronisch materiaal

Beschikbare specificaties

Aanpassingsdiensten

Om aan de behoeften van verschillende fabricageprocessen en apparaatstructuren te voldoen, leveren wij:

• Op maat gemaakte wafer afmetingen
• Spesiale koperen dikte
• met een breedte van niet meer dan 50 mm
• met een gewicht van niet meer dan 50 kg
• Prototyping van kleine partijen
• Steun voor bulkproductie

Waarom u ons kiest

We zijn gespecialiseerd in silicium gebaseerde materiaalverwerking en oppervlakte metallisatie oplossingen met stabiele procescontrole, strenge kwaliteitsnormen en flexibele aanpassingsmogelijkheden.Wij helpen klanten betrouwbare prestaties te bereiken in zowel onderzoek als industriële productieomgevingen..

Of u nu probeerwaarde, proefproductie of grootschalige levering nodig heeft, wij kunnen u een kopergeplatte monokristallijn siliciumwaferoplossing aanbieden die is afgestemd op uw technische vereisten.

Vragen en antwoorden Koperen geplatte monokristallijn siliciumwafer

1Wat is een met koper bekleed monokristallijn silicium wafer?

Een kopergeplatte monokristallijn siliciumwafer is een enkelkristallijn siliciumsubstraat bedekt met een koperlaag door middel van een oppervlakte-metallisatieproces.Het combineert de uitstekende structurele en elektrische eigenschappen van monokristallijn silicium met de hoge elektrische en thermische geleidbaarheid van koper.

2Wat zijn de belangrijkste toepassingen van kopergeplatte siliciumwafers?

Deze wafers worden vaak gebruikt in halfgeleiderverpakkingen, MEMS-fabricage, sensorfabricage, structuur van vermogenstoestellen, interconnectie op waferniveau, elektrodevoorbereiding,en onderzoekstoepassingen.

3Biedt u eenzijdige en dubbelzijdige koperen bekleding?

Ja, we kunnen eenzijdige, dubbelzijdige en gedeeltelijke koperplating leveren, afhankelijk van uw applicatie.

Gerelateerd product

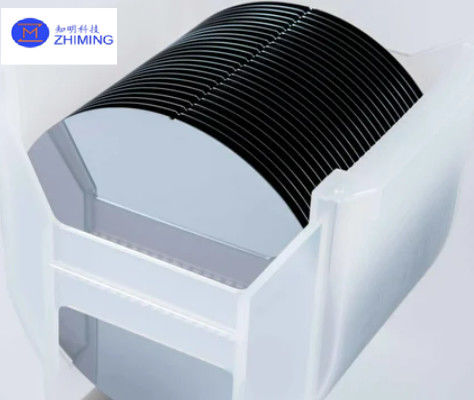

2 inch Silicon Wafers P-type N-type CZ groeimethode BOW ≤30 Voor LED-verlichting
