Lithiumtantalaat LiTaO3 Crystal wafer High-frequency SAW Filters High Piezoelectric Coefficient
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | ZMSH |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stuks |
|---|---|
| Betalingscondities: | T/T |
|
Gedetailleerde informatie |
|||
| Materiaal: | LiTaO3-wafers | Snijhoek: | X/Y/Z enz. |
|---|---|---|---|
| Diameter/grootte: | 2 ′′/3 ′′/4 ′′ /6 ′′/8 ′′LT-wafer | Tol ((±): | < 0,20 mm |
| TTV: | 3 μm | Warp snelheid.: | < 40 μm |
| Markeren: | Hoge piezo-elektrische coëfficiënt LiTaO3 kristallen wafer,SAW Filters LiTaO3 Crystal wafer |
||
Productomschrijving
Lithiumtantalaat (LiTaO3) kristalplaat Hoogfrequente SAW-filters
Inleiding
Lithiumtantalaat (LiTaO3) is een ferro-elektrisch kristal dat door zijn uitzonderlijke elektro-optische eigenschappen veel belangstelling heeft gekregen.met inbegrip van optische golfleiders, akoestische apparaten, frequentiefilters en zelfs medische ultrasone beeldvorming.
Kristallenstructuur en eigenschappen- Ik weet het niet.
- Ik weet het niet.
Lithiumtantalaat (LiTaO3) kristalliseert in een perovskietstructuur, analoog aan andere ferro-elektrische kristallen zoals bariumtitanat (BaTiO3) en strontiumtitanat (SrTiO3).Het vertoont optische transparantie in het zichtbare tot midden-infrarood spectrum en heeft optische twee-breukbaarheidMet een hoge Curietemperatuur van 610°C en een grote elektrooptische coëfficiënt van 30 pm/V is LiTaO3 een aantrekkelijk materiaal voor diverse elektrooptische toepassingen.de significante piezo-elektrische coëfficiënten maken tweerichtingsconversie mogelijk tussen elektrische signalen en mechanische trillingen.
Kristallen en wafers- Ik weet het niet.- Ik weet het niet.

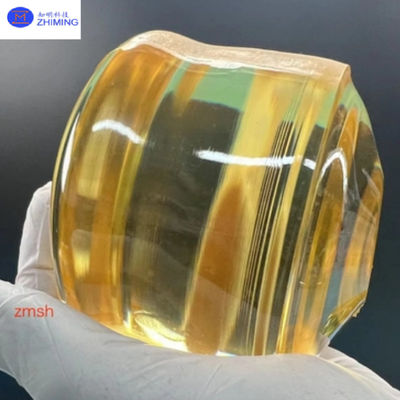

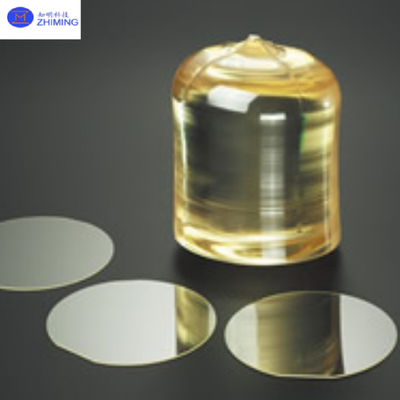

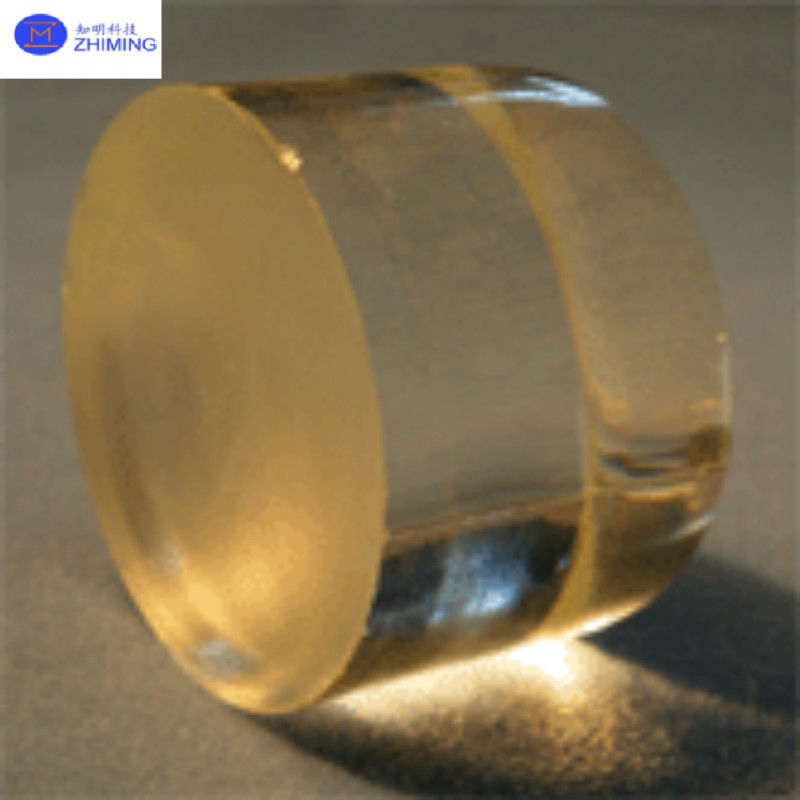

Lithiumtantalaat (LiTaO3) kristallen substraten en wafers worden doorgaans geproduceerd met de Czochralski methode.Dit is een proces waarbij het materiaal in een smeltkroes wordt gesmolten en langzaam een enkel kristal uit de smelt wordt gehaald.Deze kristallen kunnen verder worden verwerkt tot substraten of wafers met behulp van technieken zoals snijden, slijpen en polijsten.
Lithiumtantalaatsubstraten worden gewoonlijk gebruikt als basis voor apparaten zoals oppervlaktaccustic wave (SAW) filters en resonatoren,terwijl wafers worden gebruikt in golfgeleiderapparaten zoals modulatoren en schakelaars.
Specificatie
| Materiaal | LiTaO3-wafers | |
|---|---|---|
| Curie Temp | 603 ± 2°C | |
| Snijhoek | X/Y/Z enz. | |
| Diameter/grootte | 2 ′′/3 ′′/4 ′′ /6 ′′/8 ′′LT-wafer | |
| Tol ((±) | < 0,20 mm | |
| Dikte | 0.18 ~ 0,5 mm of meer | |
| Primary Flat | 16 mm/22 mm /32 mm | |
| TTV | 3 μm | |
| Warp snelheid. | < 40 μm | |
| Tipe oppervlak | Eenzijdig gepolijst/dubbelzijdig gepolijst | |
| Gepolijste zijde Ra | < 0,5 nm | |
| Criteria voor de achterzijde | Algemeen is 0,2-0,5 μm of op maat | |
| Randcriteria | R=0,2 mm of Bullnose | |
| optisch gedopeerd | Zn/MgO enz. | |
| Waferoppervlaktecriteria | Besmetting, | Geen |
| Deeltjes ¢> 0,3 μm | <= 30 | |
| Schrapen, scheuren. | Geen | |
| Defect | Geen scheuren, schrammen, zagmerken, vlekken | |
| Verpakking | Qty/waferdoos | 25 stuks per doos |
Toepassingen- Ik weet het niet.- Ik weet het niet.
Lithiumtantalaat (LiTaO3) kristallen substraten en wafers worden op grote schaal gebruikt in verschillende gebieden.met een vermogen van niet meer dan 50 WDeze apparaten worden veel gebruikt in telecommunicatie, radarsystemen en andere draadloze communicatietechnologieën.Een andere belangrijke toepassing ligt in elektro-optische apparaten.LiTaO3 wordt zeer gewaardeerd voor deze toepassingen vanwege zijn grote elektro-optische coëfficiënt, waardoor lichtsignalen met lage spanning kunnen worden gemoduleerd.Dergelijke apparaten worden gebruikt in de telecommunicatie, optische sensoren en hogesnelheidscommunicatiesystemen.
LiTaO3 wordt ook gebruikt in medische ultrasone beeldvorming.die vervolgens worden gebruikt om afbeeldingen van interne organen te genereren.
V&A- Ik weet het niet.- Ik weet het niet.
V1: Wat zijn de voordelen van LiTaO3 ten opzichte van kwarts?
A1: LiTaO3 heeft hogere piezo-elektrische coëfficiënten en elektromechanische koppeling, ideaal voor toepassingen met hoge frequentie en hoge gevoeligheid.
V2: Hoe werkt LiTaO3 in een omgeving met hoge temperaturen?
A2: Met een Curie-temperatuur van 665°C behoudt het onder hoge hitte stabiele piezo-elektrische eigenschappen.
V3: Hoe selecteer ik de kristalsnij (bijv. 36° YX-snij)?
A3: hangt af van de doelfrequentie en het type apparaat.
