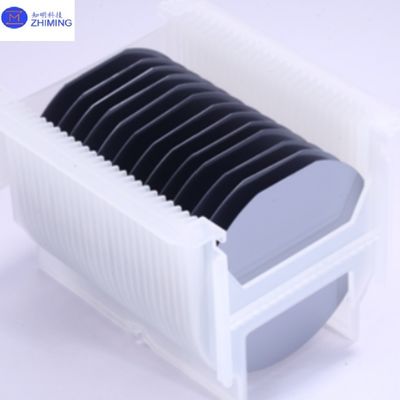

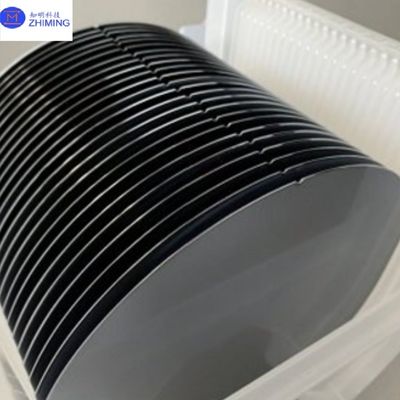

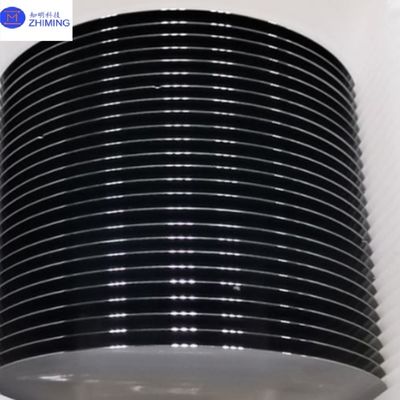

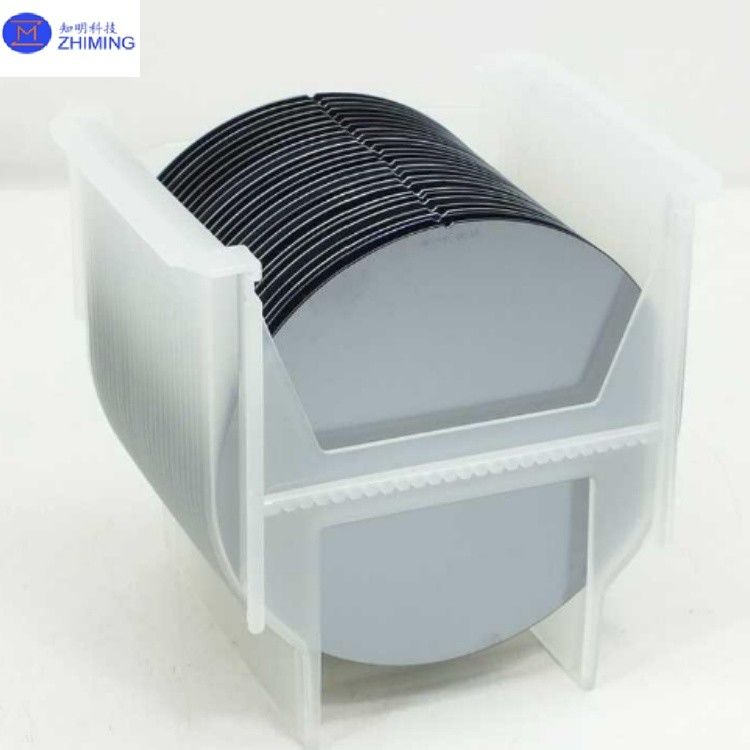

Si Wafer 8 inch Dichtheid 675 μm tot 775 μmP Type N Type 111 Dubbelzij gepolijst / Eenzijdig gepolijst
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | ZMSH |
| Modelnummer: | SI-WAFELTJE |
Betalen & Verzenden Algemene voorwaarden:
| Levertijd: | 2-4weeks |
|---|---|
| Betalingscondities: | T/T |
|
Gedetailleerde informatie |
|||
| Pools: | Dubbel/eenzijdig poetsmiddel | richtlijn: | < 111> |
|---|---|---|---|
| Dikte: | 675 μm tot 775 μm | RMS: | < 1 nm |
| TTV: | <20um | Warmtegeleidbaarheid: | Ongeveer 150 W/m·K |
| Zuurstofconcentratie: | < 10 ppm | ||
| Markeren: | 8 inch Si wafer.,Dubbelzijdig gepolijst Si-wafer,Eenzijdig gepolijst Si-wafer |
||
Productomschrijving
8 inch Si Wafer Si Substraat 111 P Type N Type voor micro-elektromechanische systemen (MEMS) Of krachtsemiconductorapparaten Of optische componenten en sensoren
Productbeschrijving: De 8-inch siliciumwafer met (111) kristallen oriëntatie is een hoogwaardig, enkelkristallig materiaal dat veel wordt gebruikt bij de vervaardiging van halfgeleiders.De (111) kristaloriëntatie biedt specifieke elektrische en mechanische eigenschappen die gunstig zijn voor verschillende hoogwaardige toepassingen..
Belangrijkste kenmerken:
- Diameter:8 inch (200 mm).
- Kristallen oriëntatie:(111), met unieke oppervlakte-eigenschappen, ideaal voor bepaalde halfgeleiderprocessen en apparaatkenmerken.
- Hoge zuiverheid:Gemaakt met een hoog zuiverheidsniveau om uniformiteit en lage gebreken te garanderen, cruciaal voor toepassingen op het gebied van halfgeleiders en micro-elektronica.
- Oppervlakte kwaliteit:Gewoonlijk gepolijst of gereinigd om aan de strenge oppervlaktevereisten voor de vervaardiging van apparaten te voldoen.
Toepassingen:
- Vervaardiging van elektrische apparaten:De oriëntatie (111) wordt bij bepaalde energieapparaten de voorkeur gegeven vanwege de hoge breukspanning en de gunstige thermische eigenschappen.
- MEMS (micro-elektromechanische systemen):Vaak gebruikt voor sensoren, actuatoren en andere micro-apparaten, dankzij de goed gedefinieerde kristalstructuur.
- Opto-elektronische apparaten:Geschikt voor toepassingen in lichtemitterende apparaten en fotodetectoren, waar een hoge kristalkwaliteit belangrijk is.
- Zonnecellen:(111) georiënteerd silicium wordt ook gebruikt in hoogwaardige fotovoltaïsche cellen, die profiteren van een verbeterde lichtabsorptie en dragermobiliteit.
Foto van de toepassing van Si Wafer:
Aanpassingen:
- Dikte en weerstand:Deze kunnen worden afgestemd op de specificaties van de klant om aan specifieke toepassingsvereisten te voldoen.
- Dopingtype:Er is P- of N-type doping beschikbaar om de elektrische eigenschappen van de wafer aan te passen.
Dit siliciumwafertype is cruciaal voor een breed scala aan halfgeleidertoepassingen en biedt een balans tussen mechanische sterkte, elektrische prestaties en gemak van verwerking.
