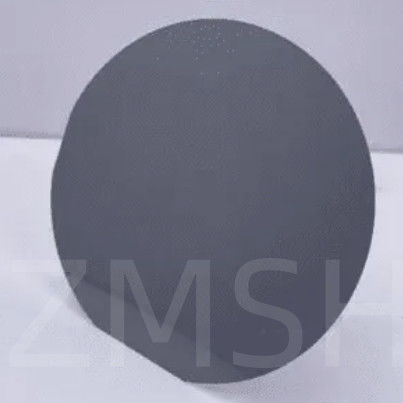

2 inch 4 inch 6 inch 8 inch 3C-N SiC Wafer Silicon Carbide Optoelectronic High-Power RF LEDS
Productdetails:
| Place of Origin: | China |
| Merknaam: | ZMSH |
| Model Number: | Silicon carbide wafer |
Betalen & Verzenden Algemene voorwaarden:
| Delivery Time: | 2 weeks |
|---|---|
| Payment Terms: | 100%T/T |
|
Gedetailleerde informatie |
|||
| EPD: | ≤ 1E10/cm2 | Dikte: | 600±50 μm |
|---|---|---|---|
| Deeltje: | Vrij/Laag Deeltje | Randuitsluiting: | ≤ 50 mm |
| Oppervlakte afwerking: | Kies/Dubbele Opgepoetste Kant uit | Type: | 3C-N |
| Resistiviteit: | Hoog - laag Weerstandsvermogen | Diameter: | 2 inch 4 inch 6 inch 8 inch |
| Markeren: | 8 inch Silicon Carbide DSP,4 inch Silicon Carbide DSP,6 inch Silicon Carbide DSP |
||
Productomschrijving
2 inch 4 inch 6 inch 8 inch 3C-N SiC Wafer Silicon Carbide Optoelectronic High-Power RF LEDS
Beschrijving van 3C-N SiC-wafer:
In vergelijking met 4H-Sic, hoewel de bandgap van 3C siliciumcarbide
(3C SiC)
Het gebruik van een andere methode is echter niet toegestaan.de defectdichtheid op de interface tussen de isolerende oxide qate en 3C-sic is lager. die beter geschikt is voor de vervaardiging van hoogspannings-, zeer betrouwbare en langlevende apparaten.3C-SiC-gebaseerde apparaten worden voornamelijk bereid op Si-substraten met een grote lattice mismatch en thermische uitbreidingscoëfficiënt mismatch tussen Si en 3C SiC wat resulteert in een hoge defect dichtheidBovendien zullen goedkope 3C-SiC-wafers een aanzienlijke substitutie-effect hebben op de markt van krachtoestellen in het spanningsbereik 600-1200v,Het versnellen van de vooruitgang van de gehele industrieDaarom is de ontwikkeling van bulk 3C-SiC-wafers onvermijdelijk.
Het karakter van 3C-N SiC Wafer:
1. Kristallenstructuur: 3C-SiC heeft een kubische kristallenstructuur, in tegenstelling tot de meer voorkomende zeshoekige 4H-SiC- en 6H-SiC-polytypen.
2Bandgap: De bandgap van 3C-SiC is ongeveer 2,2 eV, waardoor het geschikt is voor toepassingen in opto-elektronica en hoge-temperatuur-elektronica.
3Thermische geleidbaarheid: 3C-SiC heeft een hoge thermische geleidbaarheid, wat belangrijk is voor toepassingen die een efficiënte warmteafvoer vereisen.
4- Compatibiliteit: Het is compatibel met de standaard siliciumverwerkingstechnologieën, waardoor het kan worden geïntegreerd met bestaande op silicium gebaseerde apparaten.
3C-N SiC-wafers:
| Eigendom | N-type 3C-SiC, enkelkristal |
| Parameters van het rooster | a=4,349 Å |
| Stapelvolgorde | ABC |
| Hardheid van Mohs | ≈9.2 |
| Therm. Uitbreidingscoëfficiënt | 3.8×10-6/K |
| Dielektrische constante | c~9.66 |
| Band-gap | 2.36 eV |
| Afbrekend elektrisch veld | 2-5×106V/cm |
| Velociteit van de verzadigingsdrift | 2.7×107m/s |
| Graad | Productieklasse nul MPD (klasse Z) | Standaard productieklasse (klasse P) | Vervaardiging van de volgende modellen: |
| Diameter | 145.5 mm~150,0 mm | ||
| Dikte | 350 μm ± 25 μm | ||
| Waferoriëntatie | Buiten de as: 2,0°-4,0° naar voren [1120] ± 0,5° voor 4H/6H-P, op de as: 111°± 0,5° voor 3C-N | ||
| Gewichtsverlies van de micropipe | 0 cm-2 | ||
| Resistiviteit | ≤ 0,8 mΩ·cm | ≤ 1 m Ω ̊cm | |
| Primaire platte oriëntatie | {110} ± 5,0° | ||
| Primaire vlakke lengte | 32.5 mm ± 2,0 mm | ||
| Secundaire vlakke lengte | 18.0 mm ± 2,0 mm | ||
| Secundaire platte oriëntatie | Silicium opwaarts: 90° CW. vanaf Prime flat ± 5,0° | ||
| Buitekant uitsluiting | 3 mm | 6 mm | |
| LTV/TTV/Bow/Warp | ≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm | ≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm | |
| Ruwheid | Pools Ra≤1 nm | ||
| CMP Ra≤0,2 nm | Ra≤0,5 nm | ||
| Randen scheuren door licht van hoge intensiteit | Geen | Kumulatieve lengte ≤ 10 mm, enkelvoudige lengte ≤ 2 mm | |
| Hexplaten door licht met hoge intensiteit | Cumulatieve oppervlakte ≤ 0,05% | Cumulatieve oppervlakte ≤ 0,1% | |
| Polytypische gebieden door licht van hoge intensiteit | Geen | Cumulatieve oppervlakte ≤ 3% | |
| Visuele koolstofinclusie | Cumulatieve oppervlakte ≤ 0,05% | Cumulatieve oppervlakte ≤ 3% | |
| Siliciumoppervlak gescheurd door licht van hoge intensiteit | Geen | Kumulatieve lengte ≤ 1 × waferdiameter | |
| Edge-chips met een hoge lichtintensiteit | Geen toegestaan ≥ 0,2 mm breedte en diepte | 5 toegestaan, ≤ 1 mm elk | |
| Verontreiniging van het siliciumoppervlak door hoge intensiteit | Geen | ||
| Verpakking | De in de bijlage bij deze verordening vermelde onderdelen zijn bedoeld voor de toepassing van de in de bijlage bij deze verordening bedoelde voorschriften. | ||
Toepassingen van 3C-N SiC Wafer:
1- Power Electronics:3C-SiC-wafers worden gebruikt in krachtige elektronische apparaten zoals MOSFET's (Metal-Oxide-Semiconductor Field-Effect Transistors) en Schottky-dioden vanwege hun hoge breukspanning, hoge thermische geleidbaarheid en lage weerstand.
2RF- en microgolfapparaten: The high electron mobility and superior thermal conductivity of 3C-SiC make it suitable for applications in radio frequency (RF) and microwave devices like high-power amplifiers and high-frequency transistors.
3Opto-elektronica: 3C-SiC-wafers worden gebruikt bij de ontwikkeling van opto-elektronische apparaten zoals lichtdioden (LED's), fotodetectoren,en laserdioden vanwege hun brede bandgap en uitstekende thermische eigenschappen.
4MEMS- en NEMS-apparaten: micro-elektromechanische systemen (MEMS) en nano-elektromechanische systemen (NEMS) profiteren van 3C-SiC-wafers vanwege hun mechanische stabiliteit,Hoogtemperatuurvermogen, en chemische traagheid.
5. Sensoren: 3C-SiC-wafers worden gebruikt bij de productie van sensoren voor ruwe omgevingen, zoals hoogtemperatuursensoren, druksensoren, gassensoren en chemische sensoren,vanwege hun robuustheid en stabiliteit.
6. Power Grid Systems: In elektriciteitsdistributie- en transmissiesystemen worden 3C-SiC-wafers gebruikt in hoogspanningsapparaten en -componenten voor efficiënte omzetting van stroom en verminderde energieverliezen.
7. Luchtvaart en defensie: De hoge temperatuurverdraagzaamheid en stralingshardheid van 3C-SiC maken het geschikt voor luchtvaart- en defensietoepassingen, waaronder in vliegtuigonderdelen, radarsystemen,en communicatieapparatuur.
8. Energieopslag: 3C-SiC-wafers worden gebruikt in energieopslagtoepassingen zoals batterijen en supercapacitors vanwege hun hoge thermische geleidbaarheid en stabiliteit onder moeilijke bedrijfsomstandigheden.
Halve-geleiderindustrie: 3C-SiC-wafers worden ook gebruikt in de halfgeleiderindustrie voor de ontwikkeling van geavanceerde geïntegreerde schakelingen en hoogwaardige elektronische componenten.
Voor de toepassing van 3C-N SiC Wafer:
Verpakking en verzending:
Vragen:
1.V: Wat is het verschil tussen 4H en 3CSiliciumcarbide?
A:In vergelijking met 4H-SiC, hoewel de bandgap van 3C siliciumcarbide (3C SiC) lager is, zijn de dragermobiliteit, thermische geleidbaarheid en mechanische eigenschappen beter dan die van 4H-SiC
2.V: Wat is de elektronenaffiniteit van 3C SiC?
A:De elektronenaffiniteit van de 3C, 6H en 4H SIC (0001) is respectievelijk 3,8eV, 3,3eV en 3,1eV.
