N-GaAs Substraat 6 inch 350um Dikte Voor VCSEL Gebruik OptiWave VCSEL EpiWafer
Productdetails:
| Place of Origin: | China |
| Merknaam: | ZMSH |
|
Gedetailleerde informatie |
|||
| Cavity mode Tolerance: | Within ± 3% | Cavity mode Uniformity: | <= 1% |
|---|---|---|---|
| Doping level tolerance: | Within ± 30% | Doping level Uniformity: | <= 10% |
| PL Uniformiteit van de golflengte: | Std. Dev beter dan 2nm @inner 140mm | Dikte uniformiteit: | Beter dan ± 3% @inwendige 140 mm |
| Mole fraction x tolerance: | Within ±0.03 | Mole fraction x Uniformity: | <= 0.03 |
| Markeren: | 350um VCSEL N-GaAs-substraat,350um N-GaAs-substraat,6 inch N-GaAs-substraat |
||
Productomschrijving
N-GaAs substraat 6 inch 350um dikte voor VCSEL gebruik OptiWave VCSEL epiWafer
VCSEL epiWafer N-GaAs-substraat abstract
DeVCSEL epiWafer op N-GaAs-substraatis ontworpen voor hoogwaardige optische toepassingen, met name voorGigabit Ethernetendigitale datalinkcommunicatieGebouwd op een 6 inch wafer, heeft het eenhoog uniformiteitslaserarrayen ondersteunt middeloptische golflengten van850 nmen940 nmDe structuur is verkrijgbaar in beidemet oxide beperktofprotonenimplantat VCSELDe wafer is geoptimaliseerd voor toepassingen die een hoge mate van flexibiliteit in ontwerp en prestaties vereisen.lage afhankelijkheid van de elektrische en optische eigenschappen ten opzichte van de temperatuur, waardoor het ideaal is voor gebruik inlasermuizen,optische communicatie, en andere temperatuurgevoelige omgevingen.
VCSEL epiWafer N-GaAs substraat structuur

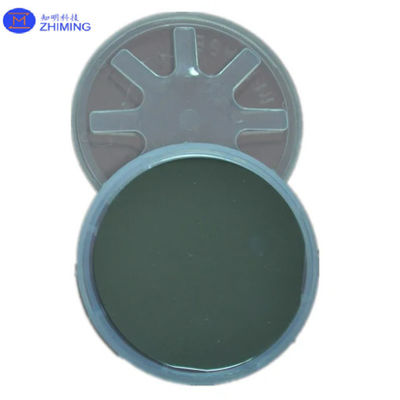

VCSEL epiWafer N-GaAs-substraatfoto
VCSEL epiWafer N-GaAs-substraat datasheetZMSH VCSEL EPIWAFER.
VCSEL epiWafer N-GaAs-substraat eigenschappen
DeVCSEL epiWafer op N-GaAs-substraatheeft verschillende belangrijke eigenschappen die het geschikt maken voor optische toepassingen met hoge prestaties:
N-GaAs-substraat:
- Levert uitstekendeelektrische geleidbaarheiden dient als een stabiele basis voor de epitaxiale groei van VCSEL-structuren.
- Aanbiedingenlage defectdichtheid, wat cruciaal is voor een hoogwaardige en betrouwbare werking van het apparaat.
Waallengte-tunnelbaarheid:
- Ondersteuning850 nmen940 nmDe optische optische golflengten in het midden maken het ideaal voor toepassingen inoptische communicatieen3D-sensing.
High Uniformity Laser Array:
- Het zorgt voor een consistente prestatie over de wafer, cruciaal voor array-based apparaten indatacentersenglasvezelnetwerken.
Oxide-confined of protonimplantaten:
- Verkrijgbaar inmet oxide beperktofprotonimplantaatVCSEL-structuren, die flexibiliteit in het ontwerp bieden om de prestaties voor specifieke toepassingen te optimaliseren.
Thermische stabiliteit:
- Ontworpen voor tentoonstellinglage afhankelijkheid van elektrische en optische eigenschappen over een breed temperatuurbereik, waardoor een stabiele werking in temperatuurgevoelige omgevingen wordt gewaarborgd.
Hoge kracht en snelheid:
- De structuur van de wafer ondersteunthoge snelheidsgegevensoverdrachtenmet een hoog vermogen, waardoor het geschikt is voorGigabit Ethernet,gegevenscommunicatie, enLIDARde systemen.
Scalabiliteit:
- Het 6-inch waferformaat maakt het mogelijkkosteneffectieve productie, ter ondersteuning van grootschalige productie en integratie in verschillende optische systemen.
Deze eigenschappen maken de VCSEL epiWafer op N-GaAs-substraat ideaal voor toepassingen die hoge efficiëntie, temperatuurstabiliteit en betrouwbare prestaties vereisen.
