2 inch 4 inch 6 inch 8 inch 12 inch Si wafer Silicium wafer Polijst Onopgeloste P type N type halfgeleider
Productdetails:
| Place of Origin: | China |
| Merknaam: | ZMSH |
| Modelnummer: | SI-WAFELTJE |
|
Gedetailleerde informatie |
|||
| richtlijn: | < 100> of < 111> | Resistiviteit: | 1-10 ohm-cm (of zoals gespecificeerd) |
|---|---|---|---|
| TTV: | ≤ 2 μm | Buigen.: | ≤ 40 μm |
| Warp snelheid.: | ≤ 40 μm | Deeltjesgetal: | ≤ 50 @ ≥ 0,12 μm |
| LTV: | ≤ 1 μm (in een oppervlakte van 20 mm x 20 mm) | Vlakheid (GBIR): | ≤ 0,5 μm (Global Backside Ideal Range) |
| Markeren: | met een breedte van niet meer dan 50 mm,12 inch siliconen wafer,P Type Siliciumwafeltje |
||
Productomschrijving
2 inch 4 inch 6 inch 8 inch 12 inch Si wafer Silicium wafer Polijst Onbedopte P type N type halfgeleider
Beschrijving van Si Wafer:
Silicon wafer is een materiaal dat wordt gebruikt voor de productie van halfgeleiders, die in alle soorten elektronische apparaten kunnen worden aangetroffen die het leven van mensen verbeteren.Silicium komt op de tweede plaats als het meest voorkomende element in het universum.De meeste mensen hebben in hun leven de kans gehad om een echte siliciumwafer te ontmoeten.Deze supervlakke schijf wordt verfijnd tot een spiegelvormig oppervlakBovendien is het ook gemaakt van subtiele oppervlakte onregelmatigheden waardoor het het vlakste object ter wereld is.kwaliteiten die essentieel zijn om het het perfecte substraatmateriaal te maken voor moderne halfgeleiders.
Het karakter van Si Wafer:
Young's Modulus: Ongeveer 130-185 GPa, wat de stijfheid van de 300 mm siliconen wafer aangeeft
Fractuursterkte: Silicium heeft een lage breuksterkte, wat betekent dat het gevoelig is voor barsten onder stress.
Thermische geleidbaarheid: ongeveer 149 W/m·K bij 300 K, wat relatief hoog is en gunstig is voor het verdrijven van warmte die wordt gegenereerd in elektronische apparaten.
Thermische uitbreidingscoëfficiënt: ongeveer 2,6 x 10^-6 /K, wat aangeeft hoeveel de wafer zal uitbreiden met temperatuursveranderingen.
Bandgap: Silicon heeft een indirecte bandgap van ongeveer 1,1 eV bij kamertemperatuur, wat geschikt is voor het maken van elektronische apparaten zoals transistors.
Resistiviteit: varieert afhankelijk van de doping; intrinsiek silicium heeft een hoge resistiviteit (~10^3 Ω·cm), terwijl gedopeerd silicium resistiviteiten kan hebben die variëren van 10^-3 tot 10^3 Ω·cm.
Dielectrische constante: ongeveer 11,7 bij 1 MHz, wat van invloed is op de capaciteit van apparaten gemaakt van silicium.
Chemische stabiliteit: Silicium is chemisch stabiel en bestand tegen de meeste zuren en alkalisen bij kamertemperatuur, met uitzondering van hydrofluorzuur (HF).
Oxidatie: silicium vormt een inheemse oxidelaag (SiO2) bij blootstelling aan zuurstof bij verhoogde temperaturen, die wordt gebruikt bij de fabricage van halfgeleiderapparaten voor isolerende en beschermende lagen.
Vorm van SiWafel:
| Parameter/kenmerk | Beschrijving/specificatie |
| Materiaaltype | enkelkristalliek silicium |
| Zuiverheid | 990,9999% (6N) of meer |
| Diameter | 2 inch, 3 inch, 4 inch, 6 inch, 8 inch, 12 inch, enz. |
| Dikte | Standaard dikte of op maat volgens de eisen van de klant |
| Kristaloriëntatie | De Commissie heeft de Commissie verzocht de volgende informatie te verstrekken: |
| Georiënteerde tolerantie | ± 0,5° of meer nauwkeurigheid |
| Dikte Tolerantie | met een nauwkeurigheid van ± 5 μm of meer |
| Vlakheid | ≤ 1 μm of meer |
| Ruwheid van het oppervlak | < 0,5 nm RMS of lager |

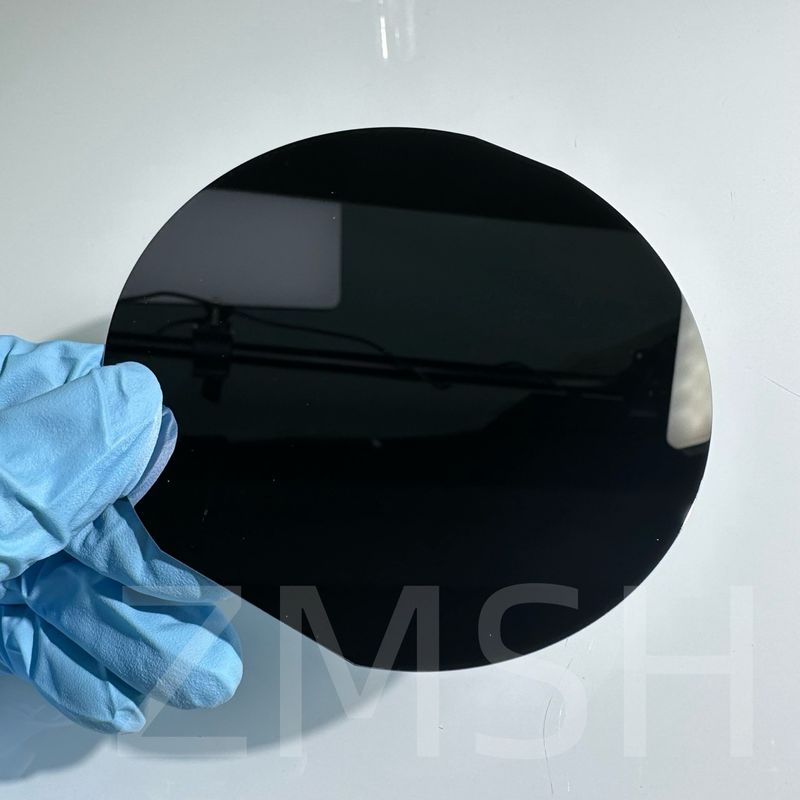

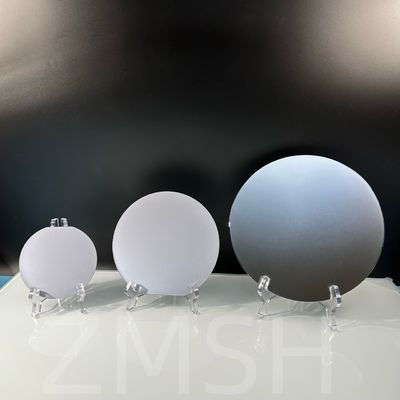

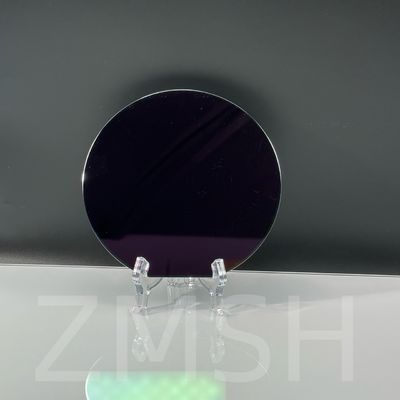

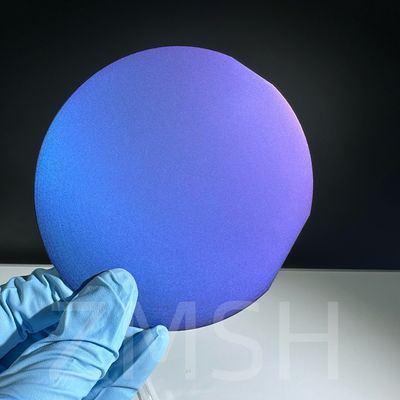

Fysieke foto's van Si Wafer:
Toepassing van Si Wafer:
1. Productie van microchips en fabricage van geïntegreerde schakelingen
2. MEMS en micro-elektromechanische systemen
3Vervaardiging van halfgeleiders en sensoren
4. LED-verlichting en laserdioden
5. zonne- en fotovoltaïsche cellen en wafers
6. Optische apparatuurcomponenten
7. O&O prototyping en testen
Toepassingsfoto's van Si Wafer:

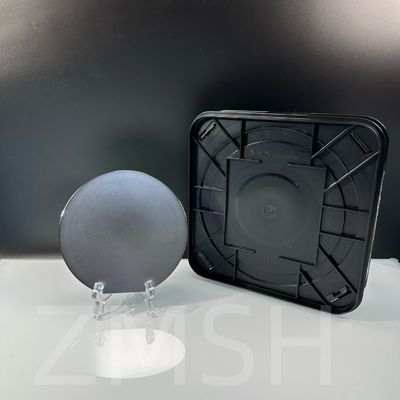

Verpakkingsfoto van SiWafel:
Aanpassing:
We kunnen de grootte, dikte en vorm aanpassen, inclusief de volgende aspecten:
Kristaloriëntatie: gemeenschappelijke oriëntatiepunten voor 300mm siliciumwafers zijn <100>, <110> en <111>, elk met verschillende elektronische eigenschappen en voordelen voor verschillende toepassingen.
Dopanten: 300 mm siliciumwafer kan worden gedopeerd met elementen zoals fosfor (n-type), boor (p-type), arseen en antimon om hun elektrische eigenschappen te veranderen.
Dopingconcentratie: kan sterk variëren afhankelijk van de toepassing,van zeer lage concentraties (~10^13 atomen/cm^3) voor wafers met hoge weerstand tot zeer hoge concentraties (~10^20 atomen/cm^3) voor wafers met lage weerstand.
Vragen:
1.V: Waar wordt een siliciumwafer voor gebruikt?
A:In de elektronica is een wafer (ook wel een slice of substraat genoemd) een dun stuk halfgeleider, zoals kristallijne silicium (c-Si, silicium), dat wordt gebruikt voor de fabricage van geïntegreerde schakelingen enin de fotovoltaïsche sector, om zonnecellen te produceren.
2.V: Wat is het verschil tussen een siliconen wafer en een chip?
A: Hoewel chips en wafers in de elektronica meestal door elkaar gebruikt worden, zijn er enkele opmerkelijke verschillen tussen de twee.Een van de belangrijkste verschillen is dat een chip of een geïntegreerd circuit een verzameling elektronica is, terwijl een wafer een dun stuk silicium is dat wordt gebruikt voor de vorming van geïntegreerde schakelingen.
