Si wafer 4 inch Gepolijst CZ Dopant Arseen ((As) Bor ((B)) Fosfor ((Ph)) (100) Halfgeleider
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | ZMSH |
Betalen & Verzenden Algemene voorwaarden:
| Levertijd: | 2-4 weken |
|---|---|
| Betalingscondities: | T/T |
|
Gedetailleerde informatie |
|||
| Materialen: | silicium | Diameter: | 100 mm |
|---|---|---|---|
| Doteermiddel: | P/Boron of N/As | Resistiviteit: | 0.001-0.005 Ω.CM |
| richtlijn: | 100 | Slice oriëntatie: | ±0.5° |
| Diametertolerantie: | 100 ± 0,3 mm | Primaire platte locatie: | < 110> ± 1 |
| Primaire Vlakke Lengte: | 32.5±2,5 mm | Dikte Tolerantie: | 500±20 μm |
| Markeren: | 4 inch Si wafer,Het wafeltje van Si van CZ,halfgeleider Si-wafer |
||
Productomschrijving
Si wafer 4 inch Gepolijst CZ Dopant Arseen ((As) Bor ((B)) Fosfor ((Ph)) (100) Halfgeleider
Beschrijving van Si Wafer:
Een siliciumwafer is een zeer dunne ronde schijf die is gesneden uit hoogzuiver silicium.Dan is het schoongemaakt.Siliciumwafers zijn gemaakt van hoogzuiver silicium en zijn het materiaal van halfgeleiderapparaten.Deze wafers kunnen ook worden vervaardigd met een SEMI-inkeping of met één of twee SEMI-flats.We zijn gespecialiseerd in het produceren van hoogwaardige gepolijste silicium wafers voor halfgeleiders en elektronica toepassingen.Onze gepolijste 100 mm silicium wafers bieden topkwaliteit enkel kristal monokristallijn materiaal met strikt gecontroleerde elektrische weerstand en dikte variatie specificatiesDit product bestaat uit siliconen wafers met een diameter van 100 mm, gesneden uit een enkel kristalbalk dat met behulp van de Czochralski-methode (CZ) is geteeld.Ze zijn gepolijst op één of twee zijden om een uitzonderlijke uniformiteit van de dikte te bereiken, deeltjesprestaties, oppervlakte-micro-roofheid en vlakheid.
Het karakter van Si Wafer:
1. Premium kwaliteit Alle siliciumwafers zijn gloednieuw, nog nooit gebruikt of hergebruikt
2. Epi-Ready Surface
3. Monokristallijn materiaal Alle wafers zijn gemaakt van primair monokristallijn siliciummateriaal
4Onze 100 mm silicium wafers overtreffen de SEMI-standaard specificaties en de industriestandaarden.
5. veelzijdige toepassingen ️ Onze 100 mm silicium wafers zijn geschikt voor een breed scala van toepassingen, waaronder halfgeleiderproductie, onderzoek en ontwikkeling en educatieve doeleinden
6. Vertrouwd door industriële leiders Onze 100mm silicium wafers worden veel gebruikt door toonaangevende halfgeleider fabrieken, R & D centra, universiteiten, en proeflijnen over de hele wereld
7. Kwaliteitscontrole en -inspectie ️ Elke wafer ondergaat een uitgebreide kwaliteitsinspectie en -test
8. Secure Packaging – Wafers are packaged in dedicated ultra-clean PP cassettes and double-bagged in antistatic bags under class 100 cleanroom conditions to protect the surface from particulate contamination
9. Concurrerende prijzen WaferPro biedt concurrerende prijzen met beschikbare kwantiteitskortingen
10Certificaat van conformiteit: bij elke bestelling wordt een COC meegeleverd waarin de exacte specificaties van de wafer worden vermeld.
De vorm van Si Wafer:
| Productnaam | 4 inch gepolijst wafer |
| Materiaal | Silicium |
| Diameter | 100 ± 0,2 mm |
| Dikte | 525±15um / op verzoek |
| Type/Dopant: | P/Boron of N/As |
| Resistiviteit | op verzoek |
| Oriëntatie | < 100 |
| Graad | Primaire/testkwaliteit/testkwaliteit |
| Groei | CZ |
| Primaire platte locatie | < 110> ± 1 |
| Primaire vlakke lengte | 32.5±2,5 mm |
| Dikte Tolerantie | 500±20 μm |
| TTV | < 10 μm |
| TIR | < 10 mm |
| Warp snelheid. | < 30 μm |
| Buigen. | < 30 μm |
| Vooroppervlak | Polieren |
| Achteroppervlak | Vervaardiging |
| Oxidatie | Natte oxidatie |

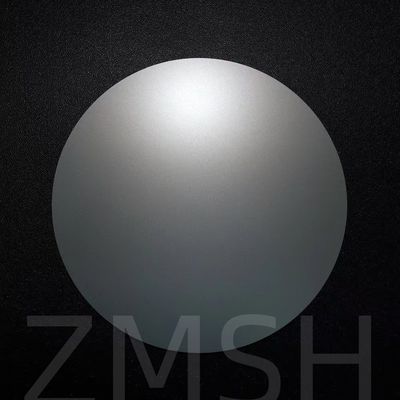

DeFysieke foto van Si Wafer:
DeToepassingvan Si Wafer:
1. Productie van microchips en fabricage van geïntegreerde schakelingen
2. MEMS en micro-elektromechanische systemen
3Vervaardiging van halfgeleiders en sensoren
4. LED-verlichting en laserdioden
5. zonne- en fotovoltaïsche cellen en wafers
6. Optische apparatuurcomponenten
7Geïsoleerde sandwichpanelen
8. O&O prototyping en testen
DeFoto's van de toepassingvan Si Wafer:
Aanpassing:
Wij zijn gespecialiseerd in de verwerking en levering van verschillende soorten hoogwaardige siliciumwafers.
Groeimethoden voor enkelkristallen siliciumwafers: CZ (Czochralski), MCZ en anderen.
Afmetingen: 2", 4", 5", 6", 8", evenals aangepaste diameters en niet-standaard gevormde siliconen wafers.
Oppervlakteafwerking: eenzijdig gepolijst, dubbelzijdig gepolijst, geslepen, enz.
Leiderschapstypen: N-type, P-type, intrinsieke halfgeleiders.
Specificaties: geschikt voor een breed scala aan toepassingen.
Voorraadcapaciteit: uitgebreide voorraad met verschillende soorten op voorraad.
Verwerkingsflexibiliteit: Aanpassing van verschillende specificaties, afgestemd op de behoeften van de klant met korte doorlooptijden.
Vragen:
1V: Welke oppervlakteafwerkingen kunnen wij leveren?
A: Wij bieden wafers met dubbelzijdig poetsmiddel (DSP), eenzijdig poetsmiddel (SSP) of gegraveerd/gegraveerd oppervlak aan.
2V: Welke aanpassingen zijn er?
A: Onze mogelijkheden omvatten lasermarkering, waferetikettering en verschillende randmodificaties zoals snijden of notches aan uw exacte vereisten.
3V: Welke maten bieden jullie aan?
A: Naast onze 4 inch (100mm) siliconen wafers leveren we ook maten van 2 ′′, 3 ′′, 150 mm, 200 mm en 300 mm in diameter.
