5×5mm 10×10mm SiC Wafer 4H-P 6H-P 3C-N type Productiekwaliteit Onderzoekskwaliteit Dummy-kwaliteit
Productdetails:
| Place of Origin: | China |
| Merknaam: | ZMSH |
Betalen & Verzenden Algemene voorwaarden:
| Delivery Time: | 2 weeks |
|---|---|
| Payment Terms: | 100%T/T |
|
Gedetailleerde informatie |
|||
| Type: | 4H/6H-P 3C-N | TTV/Bow/Warp: | ≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm |
|---|---|---|---|
| Graad: | Het Model van het productieonderzoek | Diameter: | 5 × 5 mm ± 0,2 mm & 10 × 10 mm ± 0,2 mm |
| Dikte: | 350 μm±25 μm | Wafeltjerichtlijn: | Buiten de as: 2,0°-4,0°naar 112 0 ± 0,5° voor 4H/6H-P, op de as: ¥111 ¥ 0,5° voor 3C-N |
| Resistiviteit: | 4H/6H-P ≤0,1 Ωcm 3C-N ≤0,8 mΩ•cm | Randuitsluiting: | 3 mm |
| Markeren: | 3C-N SiC-wafer,4H-P SiC-wafer,6H-P SiC-wafer |
||
Productomschrijving
5×5mm 10×10mm SiC Wafer 4H-P 6H-P 3C-N Type Productiekwaliteit Onderzoekskwaliteit Dummy-kwaliteit
Beschrijving van 5×5 mm en 10×10 mm SiC-wafers:
5 × 5 mm en 10 × 10 mm siliciumcarbide (SiC) -wafers zijn substraten van kleine grootte die een cruciale rol spelen in verschillende halfgeleidertoepassingen.Meestal gebruikt in compacte elektronische apparaten waar de ruimte beperkt isDeze SiC-wafers zijn essentiële componenten bij de fabricage van elektronische apparaten, krachtelektronica, opto-elektronica en sensoren.Hun specifieke afmetingen voldoen aan de verschillende vereisten op het gebied van ruimtebeperkingen.Onderzoekers, ingenieurs,en fabrikanten maken gebruik van deze SiC-wafers om geavanceerde technologieën te ontwikkelen en de unieke eigenschappen van siliciumcarbide te verkennen voor een breed scala aan toepassingen.
De tekens van 5×5 mm en 10×10 mm SiC-wafers:
4H-P type SiC:
Hoge elektronenmobiliteit.
Geschikt voor toepassingen met hoog vermogen en hoge frequentie.
Uitstekende thermische geleidbaarheid.
Ideaal voor operaties bij hoge temperatuur.
6H-P type SiC:
Goede mechanische sterkte.
Hoge thermische geleidbaarheid.
Gebruikt in krachtige en hoge temperatuur toepassingen.
Geschikt voor elektronische apparatuur in moeilijke omstandigheden.
3C-N type SiC:
Veelzijdig voor elektronica en opto-elektronica.
Compatibel met siliciumtechnologie.
Geschikt voor geïntegreerde schakelingen.
Biedt mogelijkheden voor breedbandelektronica
De vorm van 5 × 5 mm en 10 × 10 mm SiC-wafers:
| Graad | Productieklasse (P-klasse) |
Onderzoeksgraad (R-klasse) |
Vervaardiging (D-graad) |
|
| Primaire platte oriëntatie | 4H/6H-P | {10-10} ±5,0° | ||
| 3C-N | {1-10} ±5,0° | |||
| Primaire vlakke lengte | 15.9 mm ±1,7 mm | |||
| Secundaire vlakke lengte | 8.0 mm ±1,7 mm | |||
| Secundaire platte oriëntatie | Silicium opwaarts: 90° CW. vanaf Prime flat ±5,0° | |||
| Ruwheid | Pools Ra≤1 nm CMP Ra≤0,2 nm |
|||
| Randen scheuren Door licht van hoge intensiteit |
Geen | 1 toegestaan, ≤ 1 mm | ||
| Hexplaten Door licht van hoge intensiteit |
Cumulatieve oppervlakte ≤ 1 % | Cumulatieve oppervlakte ≤ 3 % | ||
| Polytypische gebieden Door licht van hoge intensiteit |
Geen | Cumulatieve oppervlakte ≤ 2 % | Cumulatieve oppervlakte ≤ 5% | |
| Siliciumoppervlakkrassen Door licht van hoge intensiteit |
3 schrammen op 1×wafer diameter cumulatieve lengte |
5 schrammen op 1 × wafer diameter cumulatieve lengte |
8 schrammen tot 1 × waferdiameter totale lengte |
|
| Edge Chips High Door intensiteit Licht licht |
Geen | 3 toegestaan, ≤ 0,5 mm elk | 5 toegestaan, ≤ 1 mm elk | |
| Verontreiniging van het siliciumoppervlak Door hoge intensiteit |
Geen | |||
| Verpakking | De in de bijlage bij deze verordening vermelde onderdelen zijn bedoeld voor de toepassing van de in de bijlage bij deze verordening bedoelde voorschriften. | |||

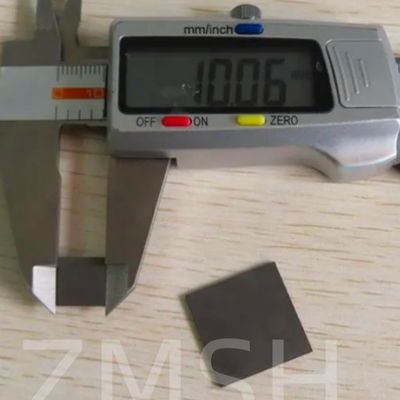

De fysieke foto van 5×5mm en 10×10mm SiC wafer:
De toepassing van 5×5 mm en 10×10 mm SiC-wafers:
4H-P type SiC:
Hoogspanningselektronica: wordt gebruikt in powerdioden, MOSFET's en hoogspanningsrechtmakers.
RF- en microgolfapparaten: geschikt voor hoogfrequente toepassingen.
Hoogtemperatuuromgevingen: ideaal voor lucht- en ruimtevaart- en automobielsystemen.
6H-P type SiC:
Vermogenselektronica: wordt gebruikt in Schottky-dioden, vermogen MOSFET's en thyristors voor high-power toepassingen.
Elektronica voor hoge temperaturen: geschikt voor elektronica in een harde omgeving.
3C-N type SiC:
Geïntegreerde schakelingen: Ideaal voor IC's en MEMS vanwege de compatibiliteit met siliciumtechnologie.
Opto-elektronica: wordt gebruikt in LED's, fotodetectoren en sensoren.
Biomedische sensoren: worden toegepast in biomedische apparaten voor verschillende sensoren.

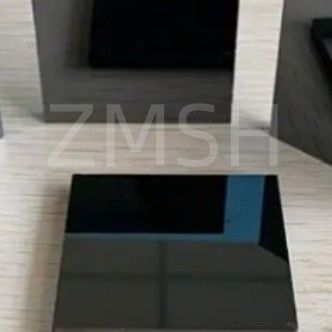

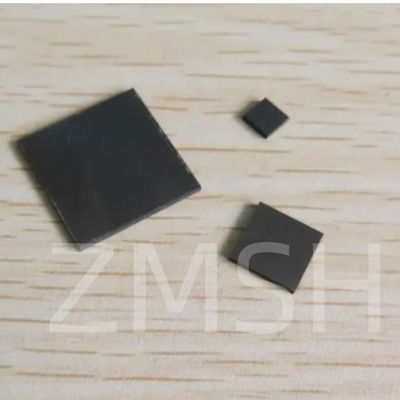

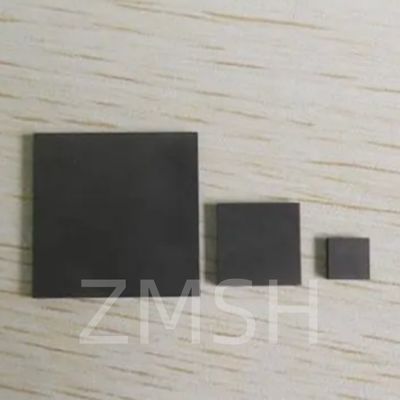

De toepassingFoto's van 5×5 mm en 10×10 mm SiC-wafers:
Vragen:
1.V: Wat is het verschil tussen 3C en 4H-SiC?
A:In het algemeen is 3C-SiC bekend als een laagtemperatuurstabiel polytype, terwijl 4H- en 6H-SiC bekend staan als hoogtemperatuurstabiel polytypen,die een relatief hoge temperatuur nodig hebben en de hoeveelheid afwijkingen van de epitaxiale laag worden gecorreleerd met de Cl/Si-verhouding.
Product aanbeveling:
1.1.5 mm Dikte 4h-N 4H-SEMI SIC Siliciumcarbide Wafer Voor Epitaxiale
