SiC Wafer 4 inch 12 inch 4H N type Semi type Productie kwaliteit Onderzoekskwaliteit Dummy kwaliteit DSP Aanpassing

SiC Wafer 4 inch 12 inch 4H N type Semi type Productie kwaliteit Onderzoekskwaliteit Dummy kwaliteit DSP Aanpassing

Productbeschrijving van12 inchSiC-wafer:

The rapid development of first-generation and second-generation semiconductor materials represented by silicon (Si) and gallium arsenide (GaAs) has propelled the swift advancement of microelectronics and optoelectronics technologiesVanwege de beperkingen van de materiaalprestaties werken apparaten die uit deze halfgeleidermaterialen zijn vervaardigd echter meestal in omgevingen onder 200°C.niet voldoen aan de eisen van de moderne elektronica voor hoge temperatuurIn tegenstelling hiertoe is de uitbreiding van de technologie van de telecommunicatie-industrie een belangrijke factor in de ontwikkeling van de telecommunicatie-industrie.van siliciumcarbide, met name12 inch SiC wafersen300 mm SiC-wafersHet gebruik van de nieuwe technieken voor het opstellen van deSiC-wafers met een grote diameterHet is een van de belangrijkste initiatieven van de Europese Unie om de innovatie in geavanceerde elektronica te versnellen en oplossingen te bieden die de beperkingen van Si en GaA's overwinnen.

Het personagevan12 inch.SiC-wafer:

1Grote bandgap:

12 inch SiC 300 Silicon carbide wafers hebben een brede bandgap, meestal variërend van 2,3 tot 3,3 elektronvolt, hoger dan dat van silicium.Deze brede bandgap stelt siliciumcarbide waferapparaten in staat om stabiel te werken bij hoge temperaturen en bij toepassingen met een hoog vermogen en een hoge elektronenmobiliteit te vertonen.
2. Hoog warmtegeleidingsvermogen:

12 inch SiC 300 siliconcarbide wafers De thermische geleidbaarheid van siliciumcarbide wafers is ongeveer drie keer zo hoog als die van silicium, tot 480 W/mK. Deze hoge thermische geleidbaarheid maakt siliciumcarbide mogelijk.waferapparaten om snel warmte te verdrijven, waardoor zij geschikt zijn voor de vereisten inzake thermisch beheer van hoogfrequente elektronische apparaten.
3Hoog breukbaar elektrisch veld:

12 inch SiC 300 siliconcarbide wafers hebben een hoog afbraakelektrisch veld, aanzienlijk hoger dan dat van silicium. Dit betekent dat siliciumcarbide wafers onder dezelfde elektrische veldomstandigheden hogere spanningen kunnen weerstaan,bijdragen aan een verhoogde vermogendichtheid in elektronische apparaten.
4. lage lekstroom:

Vanwege de structurele eigenschappen van siliciumcarbide wafers vertonen ze zeer lage lekkagestromen.die geschikt zijn voor toepassingen in omgevingen met hoge temperaturen waar strenge eisen gelden voor lekstromen.

Tabel met parameters van 4 inch 12 inch SiC Wafer:

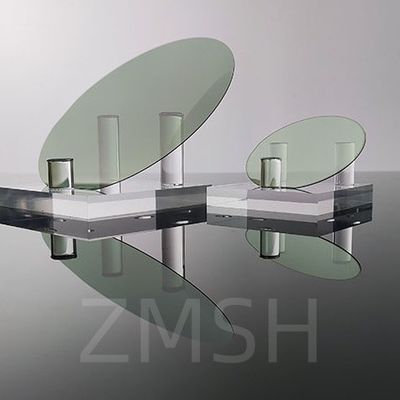

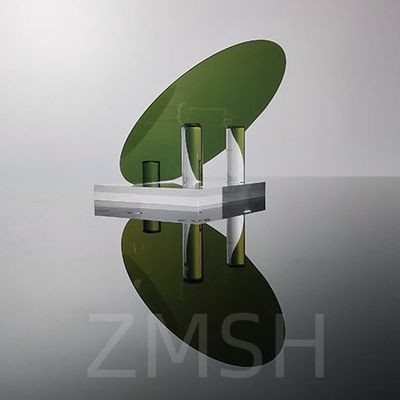

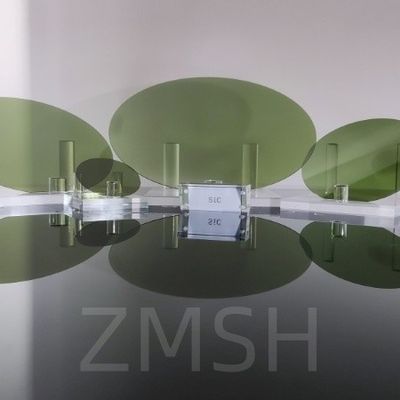

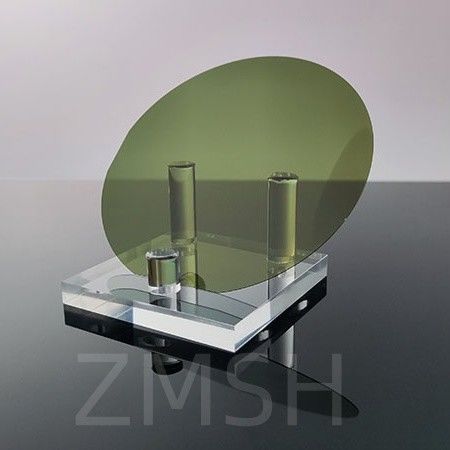

Fysieke foto van 4 inch 12 inch SiC Wafer:

Toepassingen van SiC Wafer:

1Op het gebied van elektronica worden siliciumcarbide wafers veel gebruikt bij de vervaardiging van halfgeleiderapparaten.het kan worden gebruikt bij de productie van hoogvermogen, hoogfrequente en hoge temperatuur elektronische apparaten zoals vermogenstransistoren, RF-veld-effect transistoren en hoge temperatuur elektronische apparaten.siliciumcarbide wafers kunnen ook worden gebruikt bij de vervaardiging van optische apparaten zoals LED's, laserdioden en zonnecellen.4 inch 12 inch Silicon Carbide (SiC) wafer wordt gebruikt voor hybride en elektrische voertuigen en groene energieopwekking.

2In de thermische sector worden ook siliciumcarbide wafers veel gebruikt.het kan worden gebruikt bij de productie van keramische materialen voor hoge temperaturen.

3Op het gebied van optica hebben siliciumcarbide wafers ook brede toepassingen.het kan worden gebruikt bij de vervaardiging van optische apparatenBovendien kunnen siliciumcarbide wafers ook worden gebruikt bij de productie van optische componenten zoals optische ramen.

Afbeelding van toepassing van SiC-wafer:
