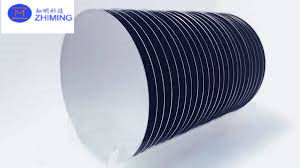

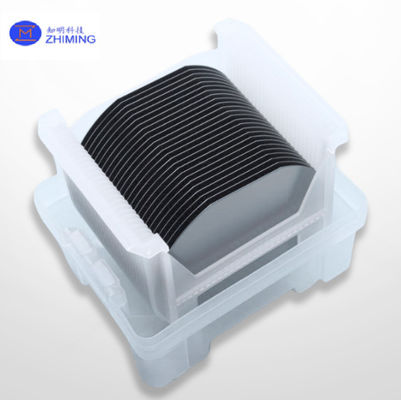

Silicon wafer N type P Dopant 2 inch 4 inch 6 inch 8 inch Resistiviteit: 0-100 ohm-cm Eenzijdig gepolijst

Samenvatting van het product

Siliciumwafers zijn dunne plakjes halfgeleidermateriaal, voornamelijk silicium, dat als substraat wordt gebruikt bij de vervaardiging van geïntegreerde schakelingen (IC's) en andere micro-elektronica.Deze wafers zijn afgeleid van enkelkristallieke siliciumbalken., die worden verbouwd met behulp van methoden zoals het Czochralski (CZ) -proces.en verder verwerkt op basis van specifieke industriële vereisten.

Product eigenschappen

Siliciumwafers zijn een integraal onderdeel van de halfgeleiderindustrie en vertonen een reeks eigenschappen die ze ideaal maken voor de fabricage van elektronische en fotonische apparaten.Hier zijn de belangrijkste eigenschappen van siliciumwafers:

1. Elektrische eigenschappen:

   • Gedrag van halfgeleiders: Silicium heeft intrinsieke halfgeleider eigenschappen, wat betekent dat de geleidbaarheid kan worden gewijzigd door toevoeging van onzuiverheden, bekend als doping.Dit maakt het mogelijk p-type en n-type materialen te maken die essentieel zijn voor het vormen van p-n-koppelingen in elektronische apparaten.
   • BandgapSilicium heeft een bandgap van 1,12 eV bij kamertemperatuur.die gunstig is voor elektronische apparaten, omdat het een goed evenwicht biedt tussen elektronenmobiliteit en weerstand tegen thermische opwekking van elektron-gatparen.

2. Mechanische eigenschappen:

   • Hardheid en kracht: Silicium is een relatief hard en sterk materiaal, waardoor het robuust genoeg is om de mechanische spanningen van de verwerking van halfgeleiders te weerstaan.
   • Breekbaarheid: Ondanks zijn sterkte is silicium broos, wat kan leiden tot breuk van de wafer als deze niet goed wordt behandeld tijdens het productieproces.

3. Thermische eigenschappen:

   • Warmtegeleidbaarheid: Silicium heeft een goede thermische geleidbaarheid (ongeveer 150 W/mK bij kamertemperatuur), wat cruciaal is voor het verdrijven van warmte in apparaten met een hoog vermogen en een hoge frequentie.
   • Coëfficiënt van thermische uitbreiding: Silicium heeft een thermische uitbreidingscoëfficiënt van ongeveer 2,6 x 10^-6 per graad Celsius, wat relatief laag is en de structurele integriteit onder thermische spanning tijdens de verwerking van het apparaat helpt te behouden.

4. Optische eigenschappen:

   • Transparantie in infrarood: Silicium is transparant voor infraroodlicht, waardoor het nuttig is in infrarooddetectoren en andere fotonische toepassingen.

5. Chemische eigenschappen:

   • Chemische stabiliteit: Silicium is chemisch stabiel onder de meeste verwerkingsomstandigheden, hoewel het kan worden geëtst door bepaalde industriële chemicaliën die worden gebruikt bij de vervaardiging van halfgeleiders.
   • Oxidatie: Silicium vormt bij blootstelling aan zuurstof, vooral bij hoge temperaturen, gemakkelijk een inheemse oxidelaag (siliciumdioxide).zoals isoleringslagen en poortoxiden in MOS-technologie.

- Ik weet het niet.

Deze eigenschappen worden benut tijdens het fabricageproces van halfgeleiderapparaten, waarbij precieze controle over elektrische, mechanische,en chemische kenmerken is vereist om betrouwbare en hoogwaardige elektronische componenten te producerenDe aanpasbaarheid van siliciumwafers aan verschillende dopingprocessen vergroot hun nut bij het maken van een breed scala aan elektronische en fotonische apparaten.

Producttoepassingen

Silicon wafers, vanwege hun veelzijdige eigenschappen en compatibiliteit met verschillende productietechnologieën, vinden toepassing in tal van industrieën.Dit is hoe deze toepassingen in het algemeen worden ingedeeld:

1. Geïntegreerde schakelingen (IC's):

   • met een vermogen van niet meer dan 50 W: Dit zijn de hersenen van computers, smartphones en ingebedde systemen, die rekeningen en gegevensverwerking verwerken.
   • Geheugenchips: Inclusief DRAM, SRAM en flashgeheugen, die essentieel zijn voor de opslag van gegevens in een breed scala aan elektronische apparaten.

2. Zonne-energie:

   • Zonne-energiecellen: Silicon wafers zijn een primair materiaal in zonnecellen, die zonlicht omzetten in elektriciteit.met efficiënties afhankelijk van de zuiverheid en de kristallenstructuur van het silicium.

3. Micro-elektromechanische systemen (MEMS):

   • Sensoren en actuatoren: Hieronder vallen versnellingsmeters, gyroscopen en microfoons die vaak worden gebruikt in auto's, smartphones en medische apparaten.

4. Opto-elektronica:

   • LED's en fotodetectoren: Silicon wafers worden gebruikt om apparaten te bouwen die licht uitzenden of erop reageren, integraal in displays, optische communicatiesystemen en beeldvormende apparaten.
   • Geïntegreerde optische schakelingen: In telecommunicatie gebruikt voor efficiëntere gegevensoverdracht.

5. Energie-elektronica:

   • Energiebeheersapparaten: Deze apparaten regelen en regelen de verdeling en de stroom van elektrische energie in systemen, die van vitaal belang zijn voor het verbeteren van de energie-efficiëntie en de prestaties in automobiel- en industriële toepassingen.

6. Lasers voor halfgeleiders:

   • Infraroodlasers: Hoewel silicium niet het primaire materiaal is voor lichtemitterende toepassingen, wordt het gebruikt bij de bouw van componenten voor halfgeleiderlasers, met name voor geïntegreerde fotonica.

7. Quantum Computing:

   • Quantumpunten en andere quantumapparaten: Experimentele toepassingen van siliciumwafers in quantumcomputing omvatten het creëren van quantumpunten die kunnen functioneren als qubits.

Elk van deze toepassingen maakt gebruik van de unieke elektrische, thermische, mechanische en optische eigenschappen van siliciumwafers om aan specifieke functionele vereisten te voldoen.De voortdurende ontwikkeling en verkleining van de siliciumtechnologie blijft nieuwe mogelijkheden openen en de bestaande capaciteiten op deze uiteenlopende gebieden verbeteren..
