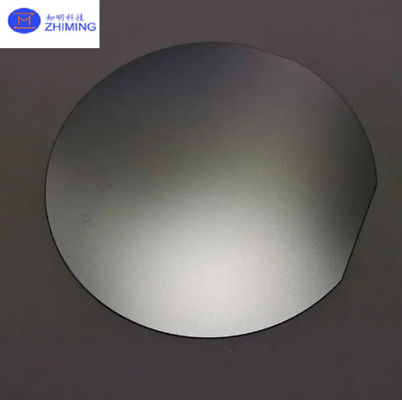

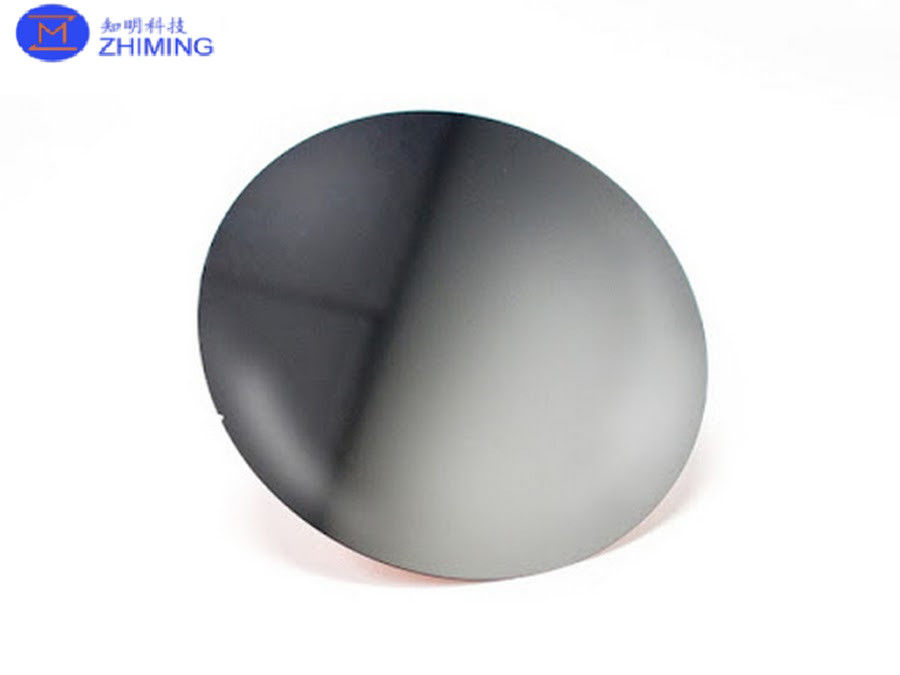

SOI Wafer Silicon On Isolator 100mm 150mm P type Dopant B Apparaat 220 Resistiviteit: 8,5-11,5 ohm-cm
Productdetails:
Plaats van herkomst: | China |
Merknaam: | ZMSH |
Modelnummer: | SOI-wafer |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: | 5 |
---|---|
Levertijd: | 2-4 weken |
Betalingscondities: | T/T |
Gedetailleerde informatie |
|||
Diameter: | 100 ± 0,2 mm | Type/Additief: | P/B |
---|---|---|---|
richtlijn: | 1-0-0) ± 0,5° | Dikte:: | 220 ± 10 nm |
Resistiviteit: | 80,5-11,5 ohm-cm | Afmaken.: | Gepolijst voorzijde |
SOI begraven thermische oxide:: | Dikte: 3 μm±5% | SOI HANDLE LAYER:: | Neem contact met ons op |
Markeren: | 100 mm SOI-wafer,150 mm SOI-wafer,P-type SOI-wafer |
Productomschrijving
SOI Wafer Silicon On Isolator 100mm 150mm P type Dopant B Apparaat: 220 Resistiviteit: 8,5-11,5 ohm-cm
Productgegevenspagina voor SOI-wafers (Silicium-on-Isolator)
Overzicht van het product
We presenteren onze hoogwaardige Silicon-On-Insulator (SOI) wafers, verkrijgbaar in 100mm en 150mm diameter.met een superieure elektrische isolatie, verminderde parasitaire capaciteit en verbeterd thermisch beheer. Ideaal voor high-performance computing, RF-communicatie, MEMS-apparaten en krachtelektronica,onze SOI-wafers zorgen voor topprestaties en betrouwbaarheid.
Specificaties
Afmetingen van de wafer:
- Diameteropties: 100 mm (4 inch) en 150 mm (6 inch)
Device-laag:
- Materiaal: Silicium
- Dikte: 220 nanometer
- Type dopant: P-type
- Doppingelement: Boren (B)
- Resistiviteit: 8,5-11,5 ohm-cm
Begraven oxide (BOX) laag:
- Materiaal: Siliciumdioxide (SiO2)
- Dikte: Aanpasbaar op basis van toepassingsbehoeften (meestal tussen 200 nm en 2 μm)
Handle Wafer:
- Materiaal: Silicium
- Type: P-type (borondopend)
- Dikte: Standaarddikte van 500-700 μm, die een robuuste mechanische ondersteuning biedt
Belangrijkste kenmerken
-
Superieure elektrische isolatie:
- De BOX-laag zorgt voor een uitstekende elektrische isolatie tussen de apparaatslaag en de handvatwafer, waardoor de parasitaire capaciteit en het dwarsgesprek aanzienlijk worden verminderd.
-
Hoogwaardige apparaatlaag:
- De 220 nm dikke P-type siliciumlaag, gedopeerd met boor, biedt optimale elektrische eigenschappen voor een verscheidenheid aan halfgeleidertoepassingen, waardoor hoge prestaties en betrouwbaarheid worden gewaarborgd.
-
Optimale weerstand:
- De weerstand van de apparaatschaal van 8,5-11,5 ohm-cm is ideaal voor toepassingen met hoge snelheid en laag vermogen, waarbij de geleidbaarheid en de lekkage-eigenschappen worden gebalanceerd.
-
Verbeterd thermisch beheer:
- De SOI-structuur zorgt voor een betere warmteafvoer, wat cruciaal is voor het behoud van de prestaties en levensduur van het apparaat onder omstandigheden met een hoog vermogen of hoge frequentie.
-
Mechanische stabiliteit:
- De dikke handvat wafer biedt een robuuste mechanische ondersteuning, waardoor de wafer stabiliteit tijdens het fabricageproces en in operationele omgevingen.
-
Aanpassingsopties:
- Wij bieden aanpassingen van de dikte van de BOX-laag en andere parameters aan om aan specifieke toepassingsvereisten te voldoen, waardoor flexibiliteit wordt geboden voor uiteenlopende halfgeleiderbehoeften.
Toepassingen
-
High-Performance Computing:
- Ideaal voor CPU's, GPU's en andere hogesnelheid digitale logica circuits, met verbeterde snelheid en verminderd stroomverbruik.
-
5G- en RF-communicatie:
- Perfect voor RF-componenten en hoogfrequente signaalverwerking, met de uitstekende isolatie en thermische eigenschappen.
-
MEMS-apparaten:
- Geschikt voor de vervaardiging van MEMS-apparaten zoals versnellingsmeters, gyroscopen en andere sensoren, die de vereiste mechanische stabiliteit en precisie bieden.
-
Elektronica:
- Gebruikt in toepassingen voor stroombeheer, waaronder stroomschakelaars en -omvormers, waar thermisch beheer en efficiëntie cruciaal zijn.
-
Analoog- en gemengdsignaalcircuits:
- Verbetert de prestaties van analoge schakelingen door het geluid en de dwarsgesprekken te verminderen, waardoor het geschikt is voor audioverwerking en signaalconditionering.
Kwaliteit en betrouwbaarheid
-
Vervaardigingsnormen:
- Onze SOI-wafers worden vervaardigd volgens de hoogste industriestandaarden, waardoor consistente kwaliteit en prestaties worden gewaarborgd.
-
Kwaliteitscontrole:
- Er zijn strenge kwaliteitscontroleprocessen om ervoor te zorgen dat elke wafer voldoet aan de gespecificeerde elektrische, mechanische en thermische eigenschappen.
-
Certificaten:
- Voldoet aan de internationale normen voor de vervaardiging van halfgeleiders, zodat de producten compatibel zijn met wereldwijde fabricageprocessen.
Informatie over bestellingen
-
Beschikbaarheid:
- 100 mm en 150 mm SOI-wafers zijn beschikbaar voor onmiddellijke verzending.
-

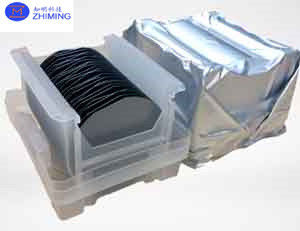

Verpakking:
- Wafers worden veilig verpakt in antistatische, cleanroom-compatibele containers om besmetting en beschadiging tijdens het vervoer te voorkomen.
Upgrade uw halfgeleidertoepassingen met onze geavanceerde SOI-wafers, ontworpen voor uitmuntendheid en betrouwbaarheid.
