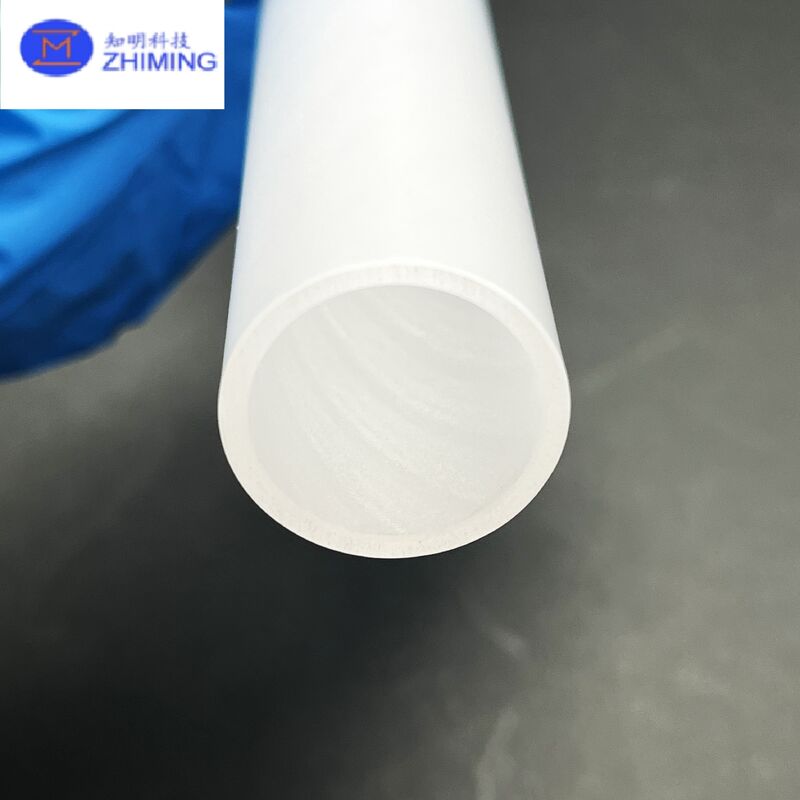

EFG saffierbuis (ongepolijst oppervlak) voor optische halfgeleiders van precisie

De...EFG (Edge-Defined Film-Fed Growth) saffierbuisis een enkelkristallijn aluminium-oxide-component die is geproduceerd door middel van het geavanceerde EFG-kristalgroeiproces.In tegenstelling tot conventionele sapphirenfabricatie methoden die afhankelijk zijn van bulk kristal snijden en vervolgens bewerkenDe EFG-techniek maakt het direct mogelijk lange, uniforme en holle saffierstructuren te vormen.en biedt een hoge structurele integriteit geschikt voor veeleisende industriële omgevingen.

Dit product is voorzien vanongepolijst (gewassen) binnenste en buitenste oppervlakHet is geschikt voor een breed scala aan toepassingen waarbij geen optische transparantie vereist is, maar extreme duurzaamheid.chemische weerstand, en thermische stabiliteit zijn cruciaal.

1Belangrijkste materiële voordelen

High-Purity Single-Crystal Sapphire (99,99% Al2O3)

De buis is gemaakt van hoogzuiver saffierkristal met uitstekende fysische eigenschappen:

• Mohs-hardheid van 9 voor uitstekende slijtvastheid

• Hoge druksterkte en structurele stijfheid

• Uitzonderlijke dimensionale stabiliteit, zelfs bij hoge temperaturen

• Volledige chemische traagheid ten opzichte van zuren, alkalieën en procesgassen van hoge zuiverheid

Deze eigenschappen maken de ongepolijste saffierbuis veel duurzamer en stabieler dan kwarts, keramiek, metalen of glas.

2. Ongepolijst (als gegroeid) oppervlak ️ Functioneel en kosteneffectief

De niet gepolijste EFG-safierbuis behoudt denatuurlijke matte kristaloppervlakDit heeft verschillende technische voordelen:

• Lagere productiekosten¢ Vermijdt dure optische afwerkingen

• Sterkere oppervlaktaansluiting⁠ Ideaal voor coating, metallisatie of binding

• Verminderde interne spanning- Geen postbewerkingsspanning ingevoerd

• Geschikt voor structurele en beschermende functiesin plaats van optische transmissie

• Gemakkelijker secundaire verwerkingDe klant kan alleen kritische secties na het polijsten uitvoeren indien nodig.

Dit maakt de ongepolijste buis bijzonder geschikt voor ovendelementen, chemisch transport en semiconductorverwerkingsapparatuur.

3Voordelen van het EFG-groeiproces

In vergelijking met C-as gesneden buizen, KY gegroeide saffieren of bewerkte saffieren cilinders biedt de EFG-methode:

• Lange continue buislengtes(tot 1000 mm of meer)

• Uitstekende uniformiteit van de wanddikte

• Superieure concentriciteitals gevolg van gelijktijdige vorming van de binnen- en buitenwand

• Flexibel geometrisch ontwerp: ronde, vierkante, ovale, meerdere buizen

• Hoger rendement en betere kostenprestaties

Deze voordelen maken EFG-safierbuizen tot een voorkeur voor industriële klanten die betrouwbare, consistente en aanpasbare kristalcomponenten nodig hebben.

4Hoge temperatuur en chemische stabiliteit

De fysieke robuustheid van saffier maakt de buis bestand tegen:

• > 1500°C in oxiderende omgevingen

• > 2000°C in inerte of vacuümatmosfeer

• Snelle warmtecycluszonder scheuren

• Langdurige blootstelling aan corrosieve stoffen, met inbegrip van:

  • Zoutzuur, zwavelzuur en stikstofzuur

  • Sterke alkalieën zoals NaOH en KOH

  • Chloorhoudende gassen

  • Plasma- en reactieve ionatmosferen

Dit weerstandsniveau is ongeëvenaard door kwarts, technische keramiek of de meeste speciale metalen.

5. Typische toepassingen

Dankzij de uitstekende combinatie van thermische, chemische en mechanische eigenschappen wordt de ongepolijste EFG-safierbuis veel gebruikt in:

Vervaardiging van elektrische apparatuur

• MOCVD/PECVD beschermbuizen

• Hoogtemperatuurreactiecamera's

• Laser- en LED-beschermingshulzen

• Plasmabestendige pijpleidingcomponenten

Hoogtemperatuurindustrieprocessen

• Buizen voor de bescherming van ovens

• Onderdelen voor het afschermen van thermocouples

• Chemische stoom- en gasstroomkanalen

Chemische en corrosieve vloeistoffen

• Zuur/alkalibestendige leidingen

• Transport van hoogzuivere vloeistoffen

• Distributiesystemen voor oxiderend gas

Mechanische en structurele onderdelen

• met een breedte van niet meer dan 50 mm

• Hoogsterke isolatie-elementen

• Ondersteunende structuren in ruwe omgevingen

Wetenschappelijke en vacuümapparatuur

• Waarnemingspoorten van vacuümsystemen

• Corrosiebestendige proefkamers

• Hoogtemperatuurcontainerconstructies

6. Aanpasbare specificaties

We bieden een breed scala aan aanpassingsmogelijkheden:

• Buitendimeter (OD):3 ̊80 mm

• Inwendige diameter (ID):1 ̊70 mm

• Wanddikte:1 ‰ 10 mm

• Lange:tot 1000 mm

• Transversale doorsnede:rond / vierkant / ovaal / meerkanaal

• Einde Einde:niet gepolijst / gemalen / gecamferd

• Oppervlakte:met een gewicht van niet meer dan 50 g/m2

• Kristallen oriëntatie:standaard oriëntatie van de EFG

Er zijn maatwerkmonsters en massaproductiepartijen beschikbaar.

7. Waarom kiezen voor ongepolste EFG saffierbuizen?

• Economischer in vergelijking met gepolijste saffierbuizen

• Hoge structurele integriteit en lange levensduur

• Geschikt voor extreme temperaturen en corrosieve omstandigheden

• Ideaal voor mechanische, chemische en beschermende toepassingen

• Met een vermogen van niet meer dan 50 W

Vragen en antwoorden EFG saffierbuis (niet gepolijst)

1Wat is een EFG saffier buis?

Een EFG-safirbuis is een holle enkelkristallijn aluminiumoxidecomponent vervaardigd met behulp van de Edge-Defined Film-Fed Growth-methode.,een uitstekende dimensionale stabiliteit en een uniforme wanddikte bieden.

2Wat is het verschil tussen ongepolijste en gepolijste saffierbuizen?

• niet gepolijst (als geteeld):Het buisoppervlak behoudt de natuurlijke matte kristallen textuur, geschikt voor mechanische, chemische en hoge temperatuur toepassingen.

• gepolijst:Het oppervlak wordt optisch gemalen en gepolijst voor transparantie, gebruikt voor optische of beeldvormende toepassingen.
  Ongepolste buizen zijn aanzienlijk goedkoper.

3Wat zijn de voordelen van het gebruik van saffier in plaats van kwarts of keramiek?

Sapphire biedt superieure:

• Hardheid (Mohs 9)

• Hoogtemperatuurbestendigheid (> 1500°C)

• Chemische weerstand tegen zuren, alkalis, plasma en oplosmiddelen

• Mechanische sterkte en slijtvastheid

• Lange levensduur

Het overtreft kwarts en de meeste technische keramiek in ruwe omgevingen.

4Kan de ongepolijste buis bestand zijn tegen hoge temperaturen?

Ja, saffierbuizen kunnen werken op:

• Over.1500°Cin oxiderende atmosfeer

• Tot2000°Conder inerte/vacuümomstandigheden
  Ze zijn ook uitstekend bestand tegen thermische schokken.
