Overzicht

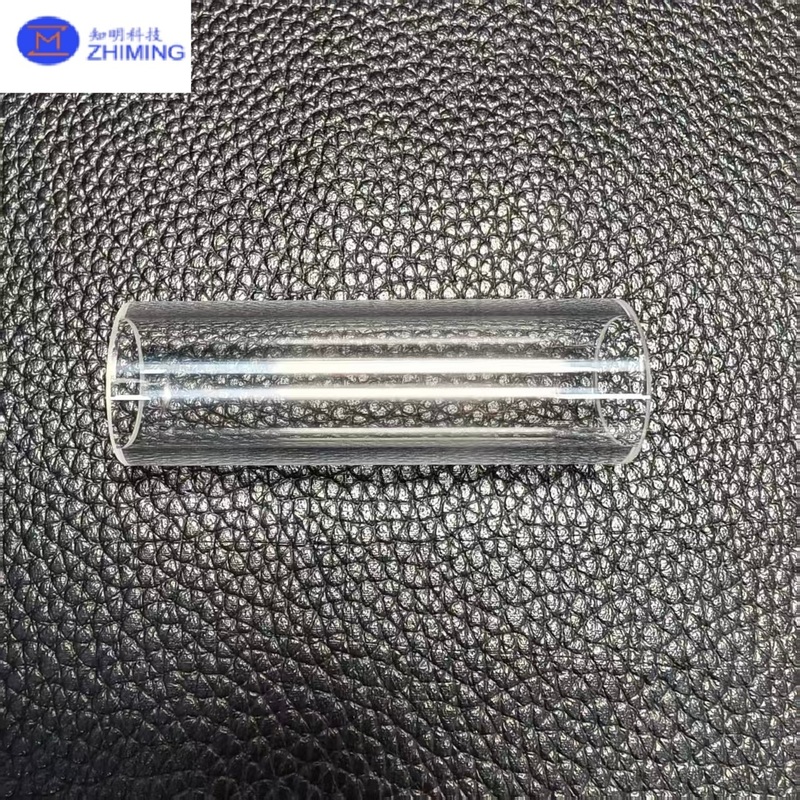

Gepolijste saffierbuizen zijn precisietechnische onderdelen die zijn gemaakt vanenkelkristallijn aluminiumoxide (Al2O3, 99,99%), bekend om hunuitzonderlijke hardheid, chemische traagheid en optische transparantieNa hoogtemperatuurkristalgroei (typisch door deKY- of EFG-methode), zijn de buizen nauwkeuriggemalen en gepolijstHet is de bedoeling om de interne en de externe oppervlakken te verbeteren.optische prestatiesendimensionale nauwkeurigheid, waardoor gepolijste saffierbuizen ideaal zijn voor veeleisende optische, mechanische en elektronische toepassingen.

Materiële kenmerken

Safir (Al2O3 enkelkristal) isop de tweede plaats na diamant in hardheid (Mohs 9), met uitstekendeslijtvastheid, hoge druksterkte, enthermische stabiliteit tot 2000°C in inerte omgevingenDe materialen worden tentoongesteldbrede optische transmissievan het ultraviolet (UV) tot het zichtbare infrarood (IR) spectrum (190 nm 5 μm), alsmedeuitstekende diëlektrische eigenschappenenlage thermische uitbreiding, waardoor de betrouwbaarheid op lange termijn onder moeilijke omstandigheden wordt gewaarborgd.

Vervaardigingsproces

1. Kristalgroei:Hoge zuiverheid alumina wordt gesmolten en gegroeid tot een enkelkristallijn saffier bol met behulp vanKY (Kyropoulos)ofEFG (Edge-Defined Film-Fed Growth)de technieken.

2. Snijden en vormen:Het kristal wordt gesneden en gevormd tot buizen met behulp van diamanten gereedschappen.

3. Slijpen en lappen:Precies slijpen zorgt voor een nauwkeurige wanddikte en een uniforme geometrie.

4. Polieren:Met behulp van chemisch-mechanisch polijsten in meerdere fasen wordeneen hoge optische helderheid en een lage oppervlaktehoafheid (Ra < 10 nm).

5. Inspectie en reiniging:Elke buis ondergaat een dimensionale en optische inspectie om te voldoen aan de normen voor halfgeleiders of optische apparatuur.

Toepassingen

• Optische systemen:Als beschermende hoesjes voor glasvezel, laserassemblages en spectroscopische cellen.

• met een vermogen van niet meer dan 50 WVoor plasmakamers, waferverwerking en uitkijkplekken in hoge vacuüm- of corrosieve omgevingen.

• Hoogtemperatuurinstrumenten:Als transparante ramen of isolatoren dienen in ovens, reactoren of warmtebeeldsystemen.

• Medische en analytische apparatuur:In sensoren, haarvaten en hoogzuivere stroomwegen waar chemische weerstand en sterilisatie essentieel zijn.

• Luchtvaart en defensie:Als hoogdurige optische behuizingen of beschermende behuizingen die worden blootgesteld aan extreme stress en temperatuur.

Voordelen

• Ultra glad gepolijste oppervlakken minimaliseren lichtverspreiding en verontreiniging.

• Uitzonderlijke chemische en corrosiebestendigheid, compatibel met de meeste zuren en alkalis.

• Superieure optische transmissie over een breed golflengtebereik.

• Uitstekende mechanische sterkte en dimensionale stabiliteit bij hoge temperatuur.

• Lange levensduur in veeleisende mechanische, optische of chemische omgevingen.

Typische specificaties

Veelgestelde vragen

V1: Wat is het verschil tussen gepolijste en ongepolijste saffierbuizen?
A1: Gepolijste saffierbuizen hebben een optisch glad oppervlak voor lichtdoorstraling en verminderde verstrooiing, terwijl ongepolijste buizen mat zijn en voornamelijk voor mechanische of isolatie doeleinden worden gebruikt.

Q2: Kunnen saffierbuizen op maat gemaakt worden?
A2: Ja, afmetingen, oppervlakteafwerking, kristaloriëntatie en eindvorm (plat, gesponnen, koepelvormig) kunnen worden aangepast aan specifieke projectvereisten.

V3: Zijn saffierbuizen bestand tegen thermische schokken?
A3: Ja, saffier heeft een uitstekende hitteweerstand ten opzichte van glas of kwarts, waardoor het geschikt is voor snelle temperatuurschommelingen.

V4: Hoe is saffier vergeleken met kwarts?
A4: Safir is aanzienlijk harder, krabvast en kan bij hogere temperaturen werken dan kwarts, hoewel het duurder is.
