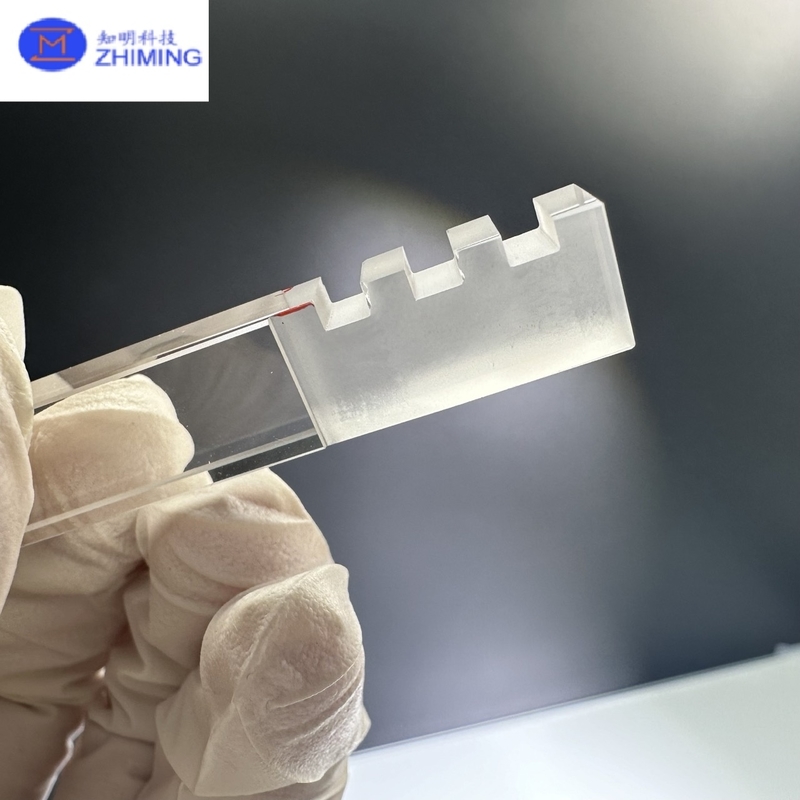

Sapphire Square Zaadkristal Precisie Georiënteerd voor Kristalgroei

Introductie van Sapphire Zaadkristal

Sapphire zaadkristallen zijn kleine, zeer verfijnde enkelkristallen van aluminiumoxide (Al₂O₃) die dienen als het onmisbare uitgangsmateriaal voor de productie van synthetisch saffier. Bij saffiergroei fungeert het zaadkristal als een “blauwdruk,” die de ontwikkeling van een nieuwe saffierboule begeleidt door de roosterstructuur, oriëntatie en algehele kwaliteit van het groeiende kristal te dicteren. Zonder deze zaden zou grootschalige productie van uniform en defectvrij saffier vrijwel onmogelijk zijn.

Omdat saffier veel wordt gebruikt in geavanceerde industrieën—van LED-substraten en halfgeleiderwafels tot lucht- en ruimtevaartoptiek en luxe horlogekristallen—speelt het zaadkristal een strategische rol bij het waarborgen dat het geproduceerde synthetische saffier voldoet aan de hoogste optische, mechanische en structurele normen. Elk zaadkristal wordt zorgvuldig vervaardigd, geïnspecteerd en geselecteerd om bestand te zijn tegen de extreme temperaturen en veeleisende omstandigheden van saffiergroeiovens.

Hoe Sapphire Zaadkristallen Worden Gemaakt

De productie van saffier zaadkristallen is een precisiegestuurd proces dat expertise en gespecialiseerde apparatuur vereist. De stappen omvatten:

Selectie van Master Sapphire Boule – Het proces begint met een grote, defectvrije synthetische saffierboule, geproduceerd door gevestigde groeimethoden. Alleen boules met minimale spanning, lage dislocatiedichtheid en hoge zuiverheid (99,99% of hoger) komen in aanmerking voor zaadproductie.

Kristallografische Oriëntatie – Met behulp van röntgenoriëntatiesystemen bepalen technici de precieze kristallografische vlakken binnen de boule. Veelvoorkomende oriëntaties zijn onder meer C-vlak , A-vlak , en R-vlak . De juiste oriëntatie is essentieel, omdat deze de richting definieert waarin de nieuwe saffierboule zal expanderen.

Precisie Snijden – Ultradunne diamantzagen of lasersystemen snijden de boule in kleine platen, staven of blokken langs de gekozen oriëntatie. Nauwkeurigheid in dit stadium is cruciaal—zelfs een fout van een fractie van een graad kan leiden tot roosterverkeerdheid tijdens de groei.

Polijsten en Oppervlaktebehandeling – De gesneden Sapphire zaadkristallen stukken ondergaan meerdere stadia van fijn slijpen, lappen en chemisch-mechanisch polijsten (CMP). Deze stap verwijdert schade onder het oppervlak en zorgt voor een atomisch glad oppervlak, waardoor een onberispelijke roostercontinuatie tijdens de kristalgroei mogelijk is.

Reiniging en Kwaliteitscontrole – De Sapphire zaadkristallen worden gereinigd in chemische baden om eventuele verontreinigingen te verwijderen. Geavanceerde inspectiemethoden (optische microscopie, röntgentopografie) verifiëren de oriëntatie, zuiverheid en afwezigheid van insluitsels of scheuren. Alleen degenen die strenge tests doorstaan, worden gecertificeerde saffier zaden voor kristalgroei.

Belangrijkste Kenmerken van Sapphire Zaadkristallen

• Ultra-hoge zuiverheid – Typisch ≥99,99% Al₂O₃, waardoor het saffier dat uit het zaad groeit optisch helder en structureel stabiel is.

• Precies gedefinieerde oriëntatie – Maakt uniforme roosteruitlijning en consistente kristaleigenschappen mogelijk.

• Thermische duurzaamheid – Bestand tegen temperaturen boven 2.000°C, noodzakelijk voor contact met gesmolten alumina.

• Lage dislocatiedichtheid – Vermindert onvolkomenheden, scheuren en optische defecten in de uiteindelijke saffierboule.

• Aanpasbare geometrie – Verkrijgbaar in wafervorm, kleine blokken of staven, afhankelijk van de specifieke groeimethode.

Deze attributen maken saffier zaadkristallen de belangrijkste factor bij het bepalen van de kwaliteit van de geproduceerde saffierboule.

Sapphire Square Zaadkristal Specificaties

Toepassingen – Sapphire Groeimethoden Die Afhankelijk Zijn Van Sapphire Zaadkristallen

Het primaire en bijna exclusieve gebruik van saffier zaadkristallen is om de productie van synthetisch saffier mogelijk te maken, en ze zijn absoluut onmisbaar in bijna alle moderne saffiergroeitechnieken. Elke methode gebruikt het zaadkristal op een iets andere manier, maar het principe blijft hetzelfde: het zaadkristal dicteert de roosteroriëntatie van de saffierboule die eruit groeit, waardoor uniformiteit wordt gewaarborgd en willekeurige kristallisatie wordt voorkomen.

Kyropoulos Methode (KY)

Sapphire zaadkristal is de meest gebruikte methode voor het produceren van saffier voor LED-substraten en optische componenten. In het KY-proces wordt het saffier zaadkristal zorgvuldig in een smeltkroes gedompeld die gesmolten aluminiumoxide (Al₂O₃) bevat bij temperaturen van meer dan 2.000°C. Door de afkoelsnelheid nauwkeurig te regelen, begint saffier te stollen op het oppervlak van het zaad, en expandeert naar buiten tot een grote, spanningsarme boule. Omdat het zaad de kristaloriëntatie definieert, behoudt de resulterende saffierboule een consistente roosterstructuur, wat essentieel is voor downstream wafersnijden en polijsten.

Czochralski Methode (CZ)

In het CZ-proces wordt een Sapphire zaadkristal bevestigd aan een trekstang en voorzichtig ondergedompeld in de gesmolten alumina. De Sapphire zaadkristallen wordt langzaam opgetild en geroteerd, waarbij een kolom saffier wordt opgetrokken die continu groeit vanuit het rooster van het zaad. Deze methode maakt een extreem nauwkeurige controle over de diameter en uniformiteit mogelijk, wat cruciaal is voor hoogwaardig optisch saffier en speciale componenten. Zonder een perfect georiënteerd zaad zou het kristal draaien of interne spanningen ontwikkelen die het ongeschikt maken voor veeleisende toepassingen.

Heat Exchange Methode (HEM)

HEM is ook afhankelijk van een saffier zaadkristal om de groei te initiëren. Hier wordt het zaad aan de basis van de smeltkroes geplaatst en wordt de oven van onder naar boven afgekoeld. Saffier vormt zich naarmate de warmte verdwijnt, en groeit omhoog vanuit het zaad. Omdat de temperatuurgradiënt zacht is, kan HEM zeer grote saffierblokken produceren met minimale interne spanning en uitstekende transparantie — ideaal voor lucht- en ruimtevaartramen, lasersystemen en wetenschappelijke optiek.

Edge-defined Film-fed Growth (EFG)

In tegenstelling tot KY en CZ, die boules produceren, gebruikt de EFG-methode de Sapphire zaadkristallen om saffier in speciale vormen te laten groeien. Het zaad wordt aan de rand van een mal geplaatst en gesmolten alumina voedt het zaad door capillaire werking. Terwijl het zaad het materiaal omhoog trekt, groeit saffier in staven, linten, buizen of ringen met dezelfde oriëntatie als het zaad. Dit proces zou niet mogelijk zijn zonder een zaadkristal, omdat ongecontroleerde kristalgroei zou resulteren in vervorming of breuk.

FAQ (Veelgestelde Vragen) van Sapphire Zaadkristal

V1: Waarom zijn saffier zaadkristallen nodig?
A1: Ze definiëren de kristaloriëntatie en roosterstructuur van de groeiende saffierboule. Zonder een zaad zou het kristal willekeurig groeien, wat resulteert in defecten, scheuren en een slechte optische kwaliteit.

V2: Kan een enkel Sapphire zaadkristal hergebruikt worden?
A2: Sommige zaadkristallen kunnen een paar keer worden hergebruikt, maar herhaald gebruik verhoogt het risico op verontreiniging en roostervervorming. De meeste fabrikanten geven de voorkeur aan verse zaden voor kritieke groeiprocessen.

V3: Welke oriëntaties zijn beschikbaar?
A3: De meest voorkomende oriëntaties zijn C-vlak (voor LED-substraten), A-vlak, en R-vlak, maar aangepaste oriëntaties kunnen worden voorbereid voor gespecialiseerde behoeften.

V4: Welke saffiergroeimethoden hebben zaadkristallen nodig?
A4: Bijna elke moderne methode—KY, CZ, HEM en EFG—is afhankelijk van zaadkristallen. Alleen de verouderde Verneuil-methode doet dat niet.

V5: Welke industrieën zijn indirect afhankelijk van zaadkristallen?
A5: Elke industrie die synthetisch saffier gebruikt—LED-verlichting, halfgeleiderelektronica, lucht- en ruimtevaartoptiek, luxe horloges—is afhankelijk van saffier dat is gegroeid uit zaadkristallen.
