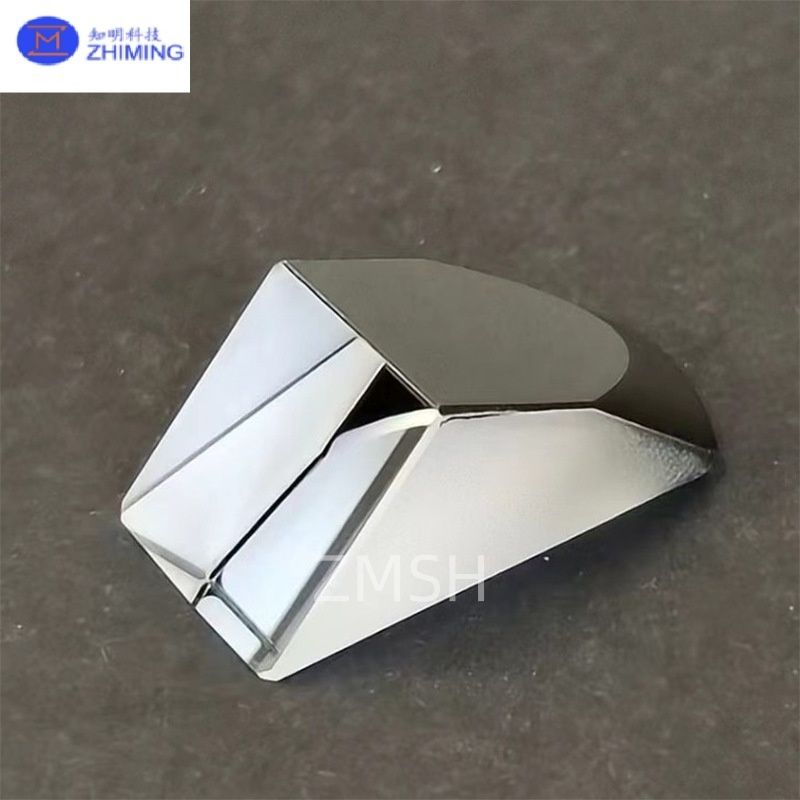

Kwarts Prismas UV-kwaliteit Straalstuur Optiek voor Laser- en Beeldsystemen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | ZMSH |
| Modelnummer: | Kwartsprisma's |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 2 |
|---|---|
| Prijs: | 20USD |
| Verpakking Details: | maatwerk dozen |
| Delivery Time: | 2-4 weeks |
| Betalingscondities: | T/T |
| Levering vermogen: | door geval |
|
Gedetailleerde informatie |
|||
| Materiaal: | met een gewicht van niet meer dan 10 kg | Brekingsindex (@587 nm): | ~1.458 |
|---|---|---|---|
| Koëfficiënt van de thermische uitbreiding: | 0,55 × 10⁻⁶ /K (bijna geen uitzetting) | Transmissiebereik: | 180 nm (diepe UV) ~ 2,2 μm (nabij IR) |
| Chemische stabiliteit: | Zuur- en corrosiebestendig | Stralingsweerstand: | Geschikt voor lucht- en ruimtevaart en nucleaire omgevingen |
Productomschrijving
Inleiding
Kwartsprisma's zijn optische componenten met hoge precisie, gemaakt van zeer zuiver gesmolten of kristallijn kwarts (SiO₂). Ze zijn ontworpen om licht te manipuleren door middel van breking en reflectie, waardoor ze essentieel zijn in een breed scala aan fotonica-, laser-, beeldvormings- en analysesystemen.
In vergelijking met standaard optisch glas bieden kwartsprisma's superieure UV-transparantie, thermische en chemische bestendigheid en dimensionale stabiliteit, waardoor ze ideaal zijn voor veeleisende omgevingen, waaronder de lucht- en ruimtevaart, laseroptiek en laboratoriuminstrumentatie.
Productieproces
De productie van kwartsprisma's omvat meerdere stappen om optische helderheid, dimensionale nauwkeurigheid en duurzaamheid te garanderen:
-
Materiaalselectie
Kwartsprisma's worden typisch gemaakt van:-
Gesmolten kwarts (amorf) – biedt isotrope eigenschappen, UV-transparantie en bestandheid tegen hoge temperaturen
-
Kristallijn kwarts – gebruikt voor polarisatieoptiek en piëzo-elektrische toepassingen, verkrijgbaar in X-, Y-, Z-snijrichtingen
-
-
Snijden en slijpen
Ruwe kwartsblokken worden gesneden met diamantzagen en vervolgens geslepen tot voorlopige prismavormen met behulp van zeer precieze apparatuur. -
Polijsten
Optische oppervlakken worden gepolijst tot submicron vlakheid (typisch <λ/10) en oppervlakte ruwheid (<1 nm Ra) om een hoge transmissie en minimale verstrooiing te garanderen. -
Coating (Optioneel)
Afhankelijk van de toepassing kunnen kwartsprisma-oppervlakken worden gecoat met:-
Anti-reflectiecoatings (UV, VIS, NIR-bereiken)
-
Metalen reflecterende coatings (Al, Ag, Au)
-
Straalsplitsende of polariserende coatings
-
-
Kwaliteitscontrole
Elk kwartsprisma ondergaat een strenge inspectie op hoeknauwkeurigheid, vlakheid, kras- en putjesoppervlaktekwaliteit en spectrale transmissie.
Soorten optische prisma's
1. Rechthoekig prisma
-
Structuur: Een driehoekig prisma met een hoek van 90° en twee hoeken van 45°.
-
Functie: Leidt licht om met 90° of 180°, afhankelijk van de oriëntatie en het gebruik.
-
Toepassingen: Straalsturing, beeldrotatie, periscopen, uitlijningsgereedschap.
2. Wigprisma
-
Structuur: Twee vlakke oppervlakken die iets ten opzichte van elkaar zijn gehoekt (zoals een dun plakje taart).
-
Functie: Wijkt licht af onder een kleine, precieze hoek; kan worden gedraaid om de straal circulair te scannen.
-
Toepassingen: Laserstraalsturing, adaptieve optiek, oogheelkundige instrumenten.
3. Pentaprisma
-
Structuur: Vijfzijdig prisma met twee reflecterende oppervlakken.
-
Functie: Buigt licht af met precies 90°, ongeacht de invalshoek; behoudt beeldoriëntatie.
-
Toepassingen: DSLR-zoekers, landmeetkundige apparatuur, uitlijningsoptiek.
4. Duifprisma
-
Structuur: Een lang, smal prisma met een trapeziumvormig profiel.
-
Functie: Draait een beeld met tweemaal de hoek van de fysieke rotatie van het prisma.
-
Toepassingen: Beeldrotatie in straalafleversystemen, interferometers.
5. Dakprisma (Amici-prisma)
-
Structuur: Een rechthoekig prisma met een “dak”-rand die een 90° V-vorm vormt.
-
Functie: Keert het beeld om en herstelt het, waarbij de juiste oriëntatie in verrekijkers behouden blijft.
-
Toepassingen: Verrekijkers, spotting scopes, compacte optische systemen.
7. Hol dakspiegelprisma
-
Structuur: Twee rechthoekige prisma's die zo zijn gerangschikt dat ze een reflecterend paar met een vaste hoek vormen.
-
Functie: Reflecteert stralen parallel aan de invalrichting, maar met een zijdelingse verschuiving, waardoor interferentie wordt vermeden.
-
Toepassingen: Straalvouwen in lasersystemen, optische vertragingslijnen, interferometers.
FAQ – Veelgestelde vragen over kwartsprisma's
V1: Wat is het verschil tussen kwarts- en glazen prisma's?
A1: Kwartsprisma's zenden diepere UV-golflengten door, zijn bestand tegen hogere temperaturen en hebben een betere chemische duurzaamheid dan standaard glas (bijv. N-BK7). Ze zijn geschikt voor meer veeleisende toepassingen.
V2: Welke golflengten kunnen kwartsprisma's aan?
A2: Kwartsprisma's zenden typisch licht door van 180 nm (diep UV) tot 2,2 μm (nabij IR), afhankelijk van de materiaalkwaliteit en de oppervlaktekwaliteit.
V3: Zijn kwartsprisma's geschikt voor high-power lasers?
A3: Ja. Kwarts heeft een hoge laserbeschadigingsdrempel en uitstekende thermische stabiliteit, waardoor het ideaal is voor UV- en hoogenergetische lasersystemen.
