Gesmolten Kwarts Optische Prisma's UV/VIS Transmissie Aangepaste Hoeken
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | ZMSH |
| Modelnummer: | Kwartsprisma's |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 2 |
|---|---|
| Prijs: | 20USD |
| Packaging Details: | custom cartons |
| Delivery Time: | 2-4 weeks |
| Payment Terms: | T/T |
| Levering vermogen: | door geval |
|
Gedetailleerde informatie |
|||
| Materiaal: | met een gewicht van niet meer dan 10 kg | Brekingsindex (@587 nm): | ~1.458 |
|---|---|---|---|
| Koëfficiënt van de thermische uitbreiding: | 0,55 × 10⁻⁶ /K (bijna geen uitzetting) | Transmissiebereik: | 180 nm (diepe UV) ~ 2,2 μm (nabij IR) |
| Chemische stabiliteit: | Zuur- en corrosiebestendig | Stralingsweerstand: | Geschikt voor lucht- en ruimtevaart en nucleaire omgevingen |
Productomschrijving

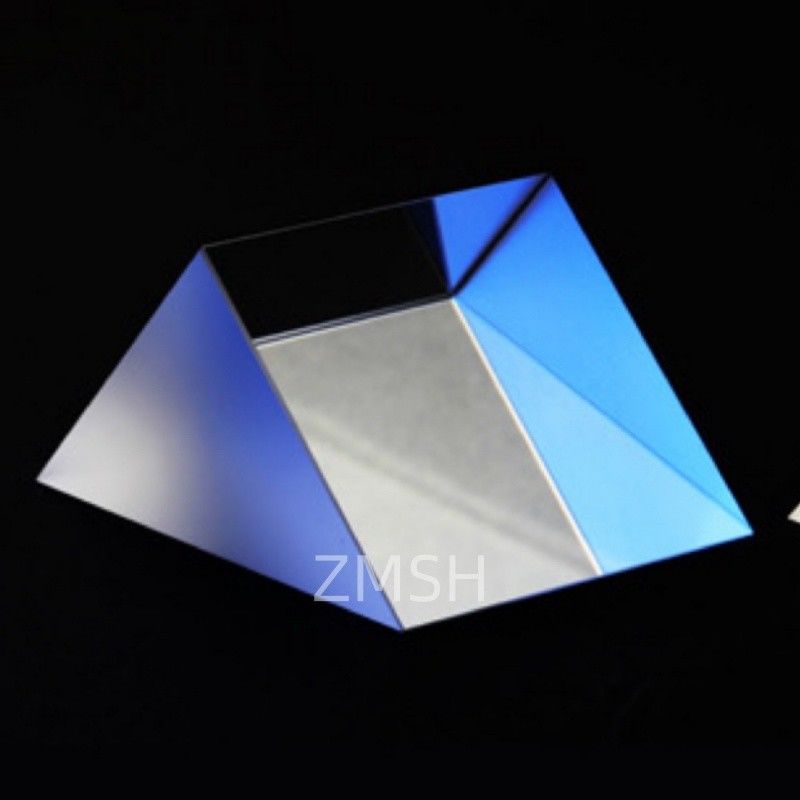

Optische prisma's met gesmolten kwarts UV/VIS-transmissie aangepaste hoeken
Definitie vanOptische prisma's van gesmolten kwarts
Een prisma is een optisch element waarbij één of meer reflecterende oppervlakken in één glasstuk worden gemalen.en kan worden beschouwd als een combinatie van vlakke spiegelsPrisma's worden veel gebruikt in laseronderzoek, laseroptische systemen, optische beeldvorming, machine vision, life sciences en biomedische toepassingen of producten.
Prisma's kunnen niet alleen licht afwijken, maar ook de oriëntatie van het beeld aanpassen.het kan af reflecteren op een of meer oppervlakken voordat het uitgaat, of het kan worden gebroken als het door het prisma gaat.
KenmerkenvanOptische prisma's van gesmolten kwarts
| Type | Kenmerken |
|---|---|
| Rechthoekig prisma | 1Verwijst het lichtpad met 90° of 180° 2. Gebruikt bij beeld/lichtpad omleiding |
| Klemprisma | 1Wanneer alleen wordt gebruikt, buigt de straal met een bepaalde hoek 2. Wanneer het in paren wordt gebruikt, maakt het lichtstraalvorming of afwijkingsregeling mogelijk |
| Pentaprisme | 1Verwijdert de lichtbaan met 90°. 2Behoudt de beeldoriëntatie zonder omkering of reflectie |
| Duifprisma | 1. Draait het beeld met twee keer de draaikuik van het prisma 2De uitgangsstraal blijft in lijn met de oorspronkelijke straalrichting. |
| Holle dakspiegel (reflecterend) | 1Verwijdert het lichtpad met 180°. 2Het reflecterende oppervlak is bekleed met aluminium. |
BeschrijvingvanOptische prisma's van gesmolten kwarts
1Rechthoekig prisma
Een rechthoekig prisma wordt gewoonlijk gebruikt om het lichtpad te omleiden of het beeld dat door een optisch systeem wordt gevormd met 90° af te buigen.het resulterende beeld kan zijdelings correct, maar verticaal omgekeerd verschijnenRechthoekige prisma's worden ook toegepast bij beeldcombinatie en straalverplaatsing.
Wanneer het licht door een van de rechthoekige gezichten binnenkomt, ondergaat het een totale interne reflectie op het oppervlak van de hypotenusa (interface met lucht) en komt het door de andere rechthoekige gezichtswand uit,resulterend in een afwijking van 90°.
Wanneer licht door het oppervlak van de hypotenusa komt,het ondergaat totale interne reflectie op beide rechthoekige gezichten (interfaces met lucht) en komt terug door de hypotenusa na 180° afwijking.
2- Wedge Prism.
Wanneer een wigprisma afzonderlijk wordt gebruikt, kan het een normaal inslaglichtstraal op zijn verticale oppervlak met een bepaalde hoek afwijken.De afbuighoek is afhankelijk van de wighoek. Verschillende wighoeken leiden tot verschillende straalafwijkingen.Wanneer de straal stil blijft staan en het wigprisma wordt gedraaid, kan het een cirkelvormige scanning van de straal produceren.
Een paar wigprisma's kunnen de straal naar elke positie binnen een volle hoek 4θd cirkel sturen, waarbij θd de afwijkingskant van een enkel prisma is.Deze straalbesturing wordt bereikt door de twee wigprismus onafhankelijk te draaienHet wordt vaak gebruikt in beeldvormingstoepassingen om de straal naar verschillende posities te scannen, waardoor precieze straalcontrole mogelijk is.
3. Pentaprisme
Een pentaprisma reflecteert het binnenkomende licht twee keer binnen het prisma, waardoor de richting van het prisma precies 90° verandert.Vergeleken met een rechthoekig prisma met een enkele reflectieEen pentaprisma kan de binnenkomende straal, ongeacht de oriëntatie van de montage, met een nauwkeurigheid van 90° afbuigen, waardoor het stabieler is dan een systeem dat bestaat uit twee spiegels.omdat het de gevoeligheid voor de hoek van het inkomende licht elimineert.
Als gevolg hiervan worden pentaprismen vaak gebruikt in verschillende optische observatie- en kalibratieinstrumenten, zoals theodolieten, collimatoren en afstandmeters.het reflexsysteem van de zoeker gebruikt ook een pentaprisma om het optische pad in een vaste hoek te omleiden.
4Duivenprisma.
Wanneer het licht vanuit het schuine gezicht binnenkomt, behoudt de uitgangsstraal zijn oorspronkelijke richting, maar vormt het een omgekeerd beeld.Als het prisma met een hoek θ wordt gedraaidWanneer het licht van het onderoppervlak van het prisma binnenkomt, wordt de straal in de tegenovergestelde richting gereflecteerd, waardoor ook een omgekeerd beeld ontstaat.
Als de binnenkomende straal convergent is, kan er astigmatisme ontstaan, wat de beeldkwaliteit vermindert.omdat de totale interne reflectie plaatsvindt binnen het duivenprisma, ontstaat er een faseverschil tussen de s- en p-gepolariseerde componenten, wat de polarisatietoestand van de overgedragen straal kan beïnvloeden.
5Holle dak spiegel prisma
Het holle dakspiegelprisma reflecteert het licht dat binnenkomt van de scheve oppervlakken van het prisma.het gereflecteerde straal blijft parallel aan het inslagstraal, maar wordt zijwaarts verplaatst, waardoor problemen veroorzaakt worden door straalinterferentie.
De twee hoekige oppervlakken van de rechthoekige prisma's worden op een precieze hoek bevestigd,waardoor de opstelling veel gemakkelijker en nauwkeuriger is in vergelijking met het handmatig uitlijnen van twee afzonderlijke spiegels om parallelle straalomkering te bereiken.
ToepassingenvanOptische prisma's van gesmolten kwarts
Kwartsprisma's worden veel gebruikt in precisie-optische systemen vanwege hun uitstekende UV-transmissie, thermische stabiliteit, chemische weerstand en lage twee-breukbaarheid.Hun vermogen om lichtpaden met precisie te manipuleren door middel van breking en reflectie maakt ze ideaal voor optische toepassingen met hoge prestatiesDe belangrijkste toepassingsgebieden zijn:
1Laser- en optische systemen
- Gebruikt voor het omleiden, splitsen of combineren van laserstralen met hoge precisie
- Ideaal voor lasersystemen met een hoog vermogen vanwege de hoge schadegrens van kwarts
- UV-kwartsprisma's zijn essentieel in excimerlaserinstallaties en bundels voor straalsturing
2Spectroscopie en analytische instrumenten
- dienen als dispersieregels in spectrometers voor het scheiden van golflengten
- UV-transparante kwartsprisma's worden gebruikt in fluorescentie- en absorptiespectroscopie
- Precieze hoek-afhankelijke analyse van optische signalen in wetenschappelijke instrumenten mogelijk maken
3. Imaging en visie systemen
- Het corrigeren en manipuleren van de beeldoriëntatie in microscopen, camera's en telescopen
- Gebruikt in pentaprisma's, rechthoekprisma's en Doveprisma's voor beeldrotatie of -herleiding
- Algemeen in beeldvorming, biomedische beeldvorming en inspectiesystemen
4Fotonica en communicatie
- Kwartsprisma's dienen als polarisatie-rotatoren, straalsturingselementen of golflengte-separatoren in glasvezel- en fotonische circuits
- Gebruikt bij het ontwerp van optische isolatoren en modulatoren vanwege de stabiele brekingsindex van kwarts
5Metrologie en uitlijningsinstrumenten
- Geïntegreerd in autocollimatoren, uitlijningsscopen en meetinstrumenten voor nauwkeurige hoekmeting en straaldeviatie
- Betrouwbare referentiehoeken in interferometrie- en kalibratiesystemen
6. Lucht- en ruimtevaart- en ruwe omgevingsoptiek
- Kwartsprisma's werken betrouwbaar in vacuüm, straling en hoge temperaturen
- Gebruikt in satellietbeeldvorming, ruimtespectroscopie en defensie-optische systemen
Veelgestelde vragenvanOptische prisma's van gesmolten kwarts
V1: Wat is een kwartsprisma en hoe verschilt het van standaardglasprisma's?
A1:
Een kwartsprisma is een optisch prisma gemaakt van hoogzuiver kristallijne of gesmolten kwarts (SiO2), bekend om zijn uitstekende UV-transmissie, thermische stabiliteit en chemische weerstand.Vergeleken met standaard glasprisma's (e.g., N-BK7), kwartsprisma's kunnen in diepere UV-banden werken, bestand zijn tegen hogere temperaturen en zijn beter geschikt voor ruwe of energiehoudende omgevingen.
V2: Welk golflengtebereik kunnen kwartsprisma's uitzenden?
A2:
Quartz prisma's bieden een breed transmissiebereik, meestal van 180 nm (diepe UV) tot 2,2 μm (nabij-infrarood)..
V3: Zijn kwartsprisma's bestand tegen hoge temperaturen?
A3:
Kwarts heeft een hoge thermische stabiliteit met een verzachtingspunt van ongeveer 1620°C en een uitstekende weerstand tegen thermische schokken.Hierdoor zijn kwartsprisma's geschikt voor laseroptica met een hoog vermogen en voor meetsystemen met hoge temperaturen.
