EFG-dubbelzijdig poetsmiddel voor saffierbuizen voor laser- en optische systemen

EFG-dubbelzijdig poetsmiddel voor saffierbuizen voor laser- en optische systemen

Abstract

Sapfierslangen die worden vervaardigd met behulp van de EFG-methode (Edge-defined Film-fed Growth) en aan beide uiteinden gepolijst, worden een belangrijk onderdeel van geavanceerde laser- en optische systemen.Bekend om hun uitzonderlijke duurzaamheidEFG-safierbuizen worden steeds vaker gekozen door ingenieurs en ontwerpers die transparante materialen met hoge prestaties nodig hebben.Deze buizen bieden een unieke combinatie van mechanische hardheidIn dit artikel worden de volgende aspecten behandeld:We onderzoeken de kenmerken, voordelen en praktische toepassingen van dubbelzijdig gepolijste EFG-safierbuizen.

De eigenschappen van een saffierbuis

Safier (single crystal aluminium oxide, Al2O3) is een van de hardste en meest chemisch stabiele materialen die beschikbaar zijn voor optische componenten.Wanneer het met behulp van de EFG-methode in een buis is vervaardigd en vervolgens dubbel gepolijst, verkrijgt het een reeks eigenschappen die bijzonder geschikt zijn voor industriële en wetenschappelijke toepassingen van hoge precisie.


1Uitzonderlijke hardheid

Saffirijn staat op de Mohs-hardheidsschaal op de 9e plaats, slechts gevolgd door diamant.Door deze extreme hardheid zijn saffierbuizen krabstoestand en behouden ze zelfs bij mechanische slijtage hun oppervlakte.


2. Hoge optische transparantie

EFG-safierbuizen bieden een uitstekende doorlaatbaarheid in een breed spectraal bereik, van diep ultraviolet (ongeveer 150 nm) tot middeninfrarood (tot 5,5 μm).Deze breed spectrum helderheid maakt ze geschikt voor verschillende optische en laser gebaseerde toepassingen.


3. Hoge temperatuur weerstand

Safier kan temperaturen tot 2000 °C in een vacuümomgeving weerstaan, waardoor het een van de beste materialen is voor laser- en optische systemen met hoge temperatuur.


4Uitstekende chemische stabiliteit

Sapfieren zijn chemisch inert en resistent tegen corrosie door de meeste zuren, alkalis en oplosmiddelen, waaronder fluorwaterzuur en plasmaomgevingen.Daarom is het een top keuze in de vervaardiging van halfgeleiders..


5- Superieure warmtegeleiding.

In vergelijking met het meeste optisch glas heeft saffier een betere thermische geleidbaarheid en zorgt het voor een efficiënte warmteafvoer in krachtige systemen.


6Optische oppervlaktepoets (dubbele zijde)

De dubbelzijdige lak verbetert zowel de helderheid als de vlakheid, vermindert het verstrooien en maakt een precieze integratie met afdichtings- of bindsystemen mogelijk.Het verbetert ook de laser-geïnduceerde schade drempel (LIDT) voor high-power optica.


Toepassingen van saffierbuizen

De unieke combinatie van optische en mechanische eigenschappen geeft saffierbuizen een voorsprong in verschillende industrieën.

1. Lasersystemen


EFG-saffiraanrichtingen worden gebruikt in systemen voor het afleveren van laserstralen, vooral voor hoogvermogen lasers zoals glasvezellasers, CO2-lasers en solid-state lasers.Hun transparantie en schadevermogen zorgen voor een stabiele en nauwkeurige straaloverdracht in moeilijke bedrijfsomgevingen.

• Beschermende ramen: In laserschroeven of -snijsystemen kunnen saffierbuizen dienen als beschermende hoes voor lenzen en sensoren.

• Koelkanalen: in diodelasersystemen kunnen ze dienen als transparante leidingen voor de koelmiddelstroom, waarbij optische monitoring met thermische regulering wordt gecombineerd.


2Optische instrumenten


Sapfierslangen worden vaak gebruikt in optische installaties met hoge precisie die langdurige stabiliteit en helderheid onder milieustress vereisen.

• Spectroscopie en sensing: deze buizen zijn ideaal voor Raman-spectrometers of fluorescentie-detectiesystemen waar een hoge optische helderheid essentieel is.

• Optische vezels en lichtleidingen: Gepolijste saffierbuizen kunnen fungeren als lichtbuizen in glasvezelassemblages of als uitlijningshulzen voor optische connectoren.


3. Halveringsapparatuur


De halfgeleiderindustrie vraagt om materialen die bestand zijn tegen reactieve gassen en hoge temperaturen.

• CVD/MOCVD-reactorkamers: als onderdeel van plasma-geconfronteerde componenten zijn ze bestand tegen etsen en deeltjesopwekking.

• Bewakingsvensters: EFG-saffiraanhangers dienen als transparante gezichtsbril voor visuele bewaking in vacuümkamers.


4. Medische en levenswetenschappen


In de levenswetenschappen zijn saffier's biocompatibiliteit en optische eigenschappen geschikt voor gespecialiseerde apparaten:

• Stroomcellen in HPLC: saffierbuizen worden gebruikt in hoge druk vloeibare chromatografie waar chemische weerstand en transparantie cruciaal zijn.

• Endoscopische instrumenten: hun krasbestendigheid en helderheid zorgen voor hoge-definitie beeldvorming in medische diagnostiek.


5Luchtvaart en defensie


Saffiraanhangers worden gebruikt in ruwe ruimtevaartomgevingen, zoals:

• Optische koepels: vanwege hun sterkte en thermische weerstand.

• Sensorbescherming: voor de bescherming van optische sensoren tegen zand, wind en thermische schokken.




Echte productfoto's en inzicht in de productie

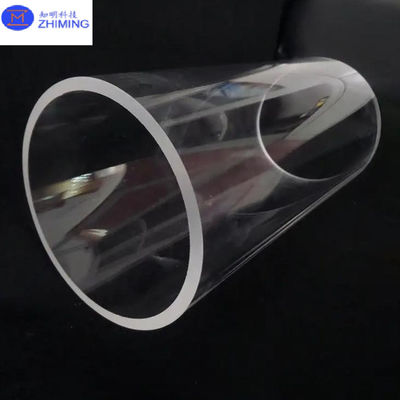

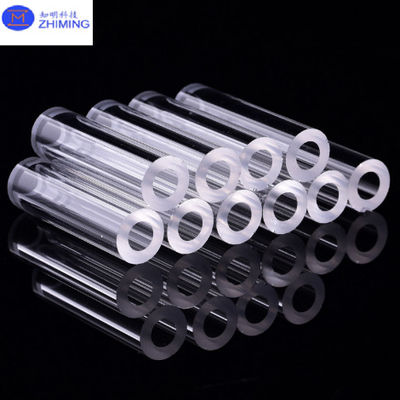

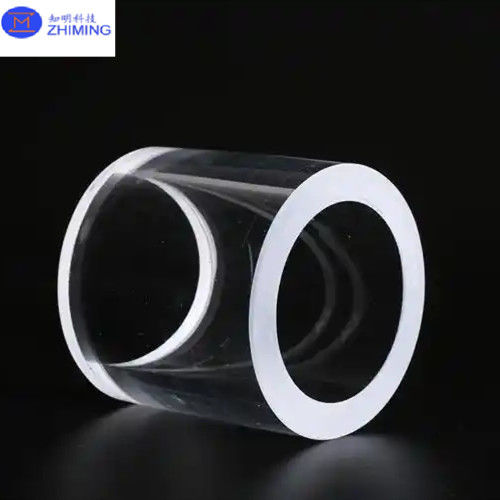

Op de bovenstaande afbeelding zie je een reeks van hoogzuivere EFG-safierbuizen die aan beide uiteinden zijn gepolijst volgens optische normen.



De buizen laten zien:


• Perfecte cilindrische symmetrie: zorgt voor consistente straalverspreiding en mechanische pasvorm.

• Eenvormige binnen- en buitendiameter: zorgt voor een nauwkeurige uitlijning in optische assemblages of drukvaten.

• Kristalhelderheid: de kwaliteit van zowel de grondstof als de polijtechniek wordt benadrukt.


Aanpassingsopties:


• Buitendeursdiameter: typisch van 3 mm tot 100 mm.

• Wanddikte: van 0,5 mm tot 10 mm.

• Lange: tot 300 mm of meer op aanvraag.

• Oriëntatie: willekeurig of gespecificeerd (C-as, A-as, enz.) voor toepassingen die gevoelig zijn voor twee-breuk.


Poliergraad:


• een oppervlaktegrafiteit tot Ra ≤ 0,3 μm.

• Optische poets op beide gezichten zorgt voor minimale lichtverspreiding.



Waarom kiezen voor EFG-dubbelgepolijste saffierbuizen?


De EFG-methode maakt directe groei van holle buizen mogelijk, waardoor afval wordt geëlimineerd en de afmetingen nauwer kunnen worden gecontroleerd.Deze productiewijze garandeert hoogwaardige onderdelen met:

• Kosteneffectiviteit voor massaproductie.


• Herhaalbaarheid voor consistente systeemintegratie.


• Langlevend, zelfs in de meest uitdagende omgevingen.



Vergeleken met traditionele glas- of kwartsbuizen,safir heeft niet alleen een betere sterkte en duurzaamheid, maar heeft ook superieure optische en thermische eigenschappen die het gebruik ervan in kritieke toepassingen rechtvaardigen.



Conclusies

EFG saffierbuizen met dubbelzijdige poets zijn het hoogtepunt van de materiaaltechniek voor moderne laser- en optische toepassingen.thermische weerstandOf je nu een geavanceerd lasersysteem ontwikkelt, het is belangrijk dat je het goed onder controle hebt.het bouwen van gevoelige wetenschappelijke instrumenten, of engineeringcomponenten voor ruimtevaartomgevingen, zijn saffierbuizen een betrouwbare en toekomstgerichte keuze.

Voor aangepaste maten, coating opties, en bulk prijzen, voel je vrij om contact op te nemen met ons technische sales team.


V&A

V: Wat is een saffierbuis en waarvoor wordt deze gebruikt?


A:Een saffierbuis is een cilindrisch onderdeel gemaakt van synthetische saffier (eenkristallig aluminiumoxide, Al2O3), bekend om zijn uitzonderlijke hardheid, hoge optische helderheid,en bestand tegen hitte en chemicaliënSafirbuizen worden vaak gebruikt in lasersystemen, optische instrumenten, semiconductorverwerkingsapparatuur en medische apparaten.evenals hun duurzaamheid in extreme omstandigheden, waardoor ze ideaal zijn voor toepassingen met hoge precisie en hoge spanningen.
