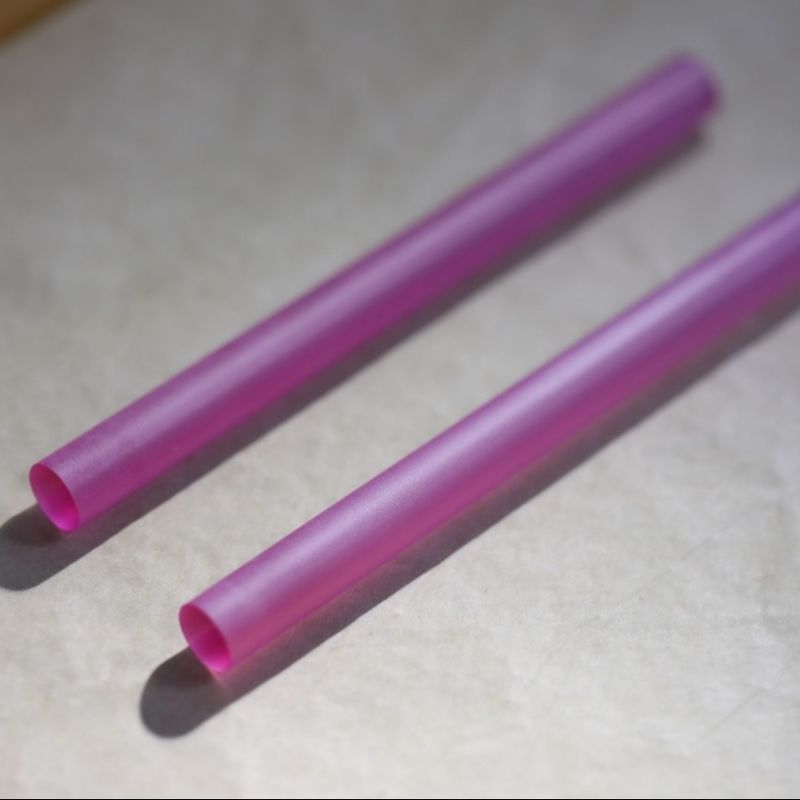

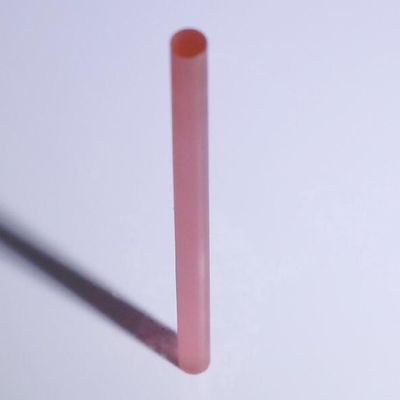

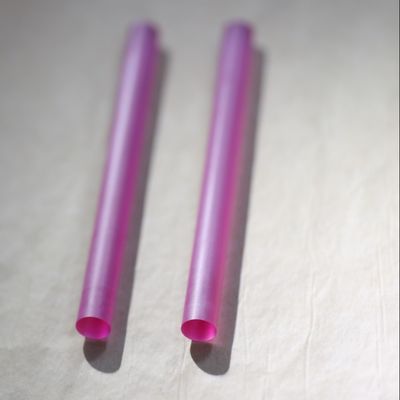

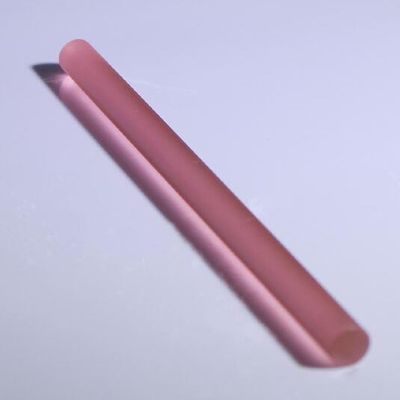

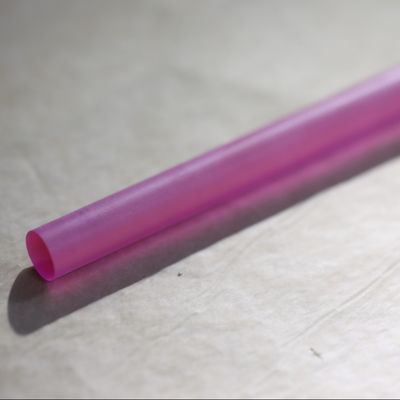

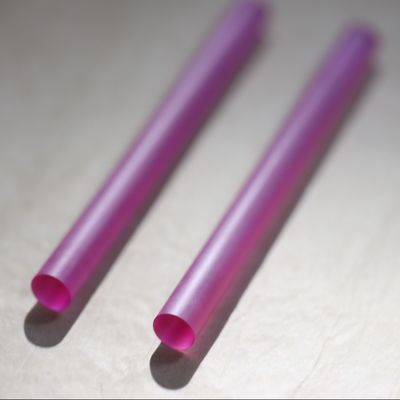

Synthetische rubyenstaven Cr:Al2O3 verkrijgbaar in 2mm/4mm Dia10mm/20mm lengtes
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | ZMSH |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 5 |
|---|
|
Gedetailleerde informatie |
|||
| Materiële Samenstelling: | Al2O3 gemengd met 0,05% Cr2O3 | Mechanische Eigenschappen: | Mohs-hardheid: 9 |
|---|---|---|---|
| Opties voor coating: | AR/HR coating | Kristallenstructuur: | Trigonaal (α-Al2O3) |
| Markeren: | 4 mm synthetische rubynestokken,2 mm synthetische rubynestokken,Synthetische rubynestokken |
||
Productomschrijving
Synthetische rubynstabben (Cr:Al2O3) verkrijgbaar in 2 mm/4 mm Dia10 mm/20 mm lengtes
Abstract van de Ruby Laser Rod?
De rubinelaserstaaf is een cilindrisch kristal gemaakt van synthetische rubine, een materiaal dat voornamelijk bestaat uit aluminiumoxide (Al2O3) gemengd met ongeveer 0,05% tot 0,5% chroom ionen (Cr3+).Deze chroom ionen zijn verantwoordelijk voor de laser activiteit in de robijnDe rubynstab is meestal roze of rood van uiterlijk, waarbij de intensiteit van de kleur afhankelijk is van de concentratie chroom ionen.
De rubynlaser wordt geclassificeerd als een solid-state laser, wat betekent dat het lasermedium een vast materiaal is, in tegenstelling tot gassen, vloeistoffen of halfgeleiders.De in de laserstaaf gebruikte robijn is kunstmatig vervaardigd om zuiverheid en uniformiteit te garanderen, waardoor het een ideaal medium is voor het produceren van laserlicht.
De kenmerktabel van de ruby-laserstaaf
| Vastgoed | Specificatie | Eenheid/Noten |
| Materiële samenstelling | Al2O3 gemengd met 0,05% Cr2O3 | Gewichtspercentage |
| Kristallenstructuur | Trigonaal (α-Al2O3) | Ruimtegroep R3c |
| Lasergolflengte | 694.3 nm (lijn R1) | Primaire emissielijn |
| 692.9 nm (lijn R2) | Secundaire lijn (lage temperatuur) | |
| Fysieke afmetingen | Diameter: 2-10 mm | Aanpasbaar (2mm/4mm getoond) |
| Lengte: 10-200 mm | Standaard (10 mm/20 mm getoond) | |
| Optische eigenschappen | Brekingsindex: 1.763 694 nm | Gewone straal (geen) |
| Absorptiecoëfficiënt: 0,4-1,2 cm−1 | Afhankelijk van de Cr3+ concentratie | |
| Thermische eigenschappen | Thermische geleidbaarheid: 40 W/m·K | 300 duizend. |
| Thermische expansie: 5×10−6/K ( c-as) | Anisotrope | |
| Mechanische eigenschappen | Mohs-hardheid: 9 | De tweede na diamant |
| Dichtheid: 3,98 g/cm3 | ||
| Laserprestaties | Fluorescentietijd: 3 ms | 300 duizend. |
| Emissiekant: 2,5 × 10−20 cm2 | Voor lijn R1 | |
| Thermische lenscoëfficiënt: 3×10−6 K−1 | Belangrijk voor het gebruik met een hoog vermogen | |
| Oppervlakte kwaliteit | Vlakheid: λ/10 633 nm | met een gewicht van niet meer dan 50 kg |
| Oppervlakkrapheid: < 5 Å RMS | Supergepolijste afwerking | |
| Opties voor coating | AR-coating 694 nm: R<0,2% | Typische specificatie |
| HR-coating 694nm: R>99,8% | voor laserholte spiegels | |
| Schadedrempel | > 500 MW/cm2 | Voor 10ns pulsen |
Het werkingsprincipe van rubynlaserstaven
1. Energieopname (pomping)
De rubyn laserstaaf wordt optisch "gepompt" met behulp van een lichtbron met een hoge energie, zoals een xenon flitslamp of een kryptonlamp.Het verhogen van hun elektronen naar hogere energietoestanden.
2. Spontaan uitstoten
Na het absorberen van energie kunnen de opgewonden elektronen in de chroom ionen niet onbepaald in hun hogere energiestoestanden blijven.het vrijgeven van fotonen in het procesDit heet spontane emissie.
3Stimulerende emissie
Sommige van de uitgezonden fotonen stimuleren andere opgewonden elektronen om hun energie vrij te geven in de vorm van extra fotonen.en richtingDit proces van gestimuleerde emissie versterkt het licht in de rubynstaaf.
4Lichtversterking en resonantie
De rubyn laserstaaf wordt tussen twee spiegels geplaatst, een volledig reflecterende en een gedeeltelijk reflecterende.fotonen heen en weer stuiteren door de rooi staafDeze herhaalde doorgang van licht versterkt het samenhangende licht door verdere gestimuleerde emissies.
5. Laseruitgang
Een deel van het versterkte licht ontsnapt door de gedeeltelijk reflecterende spiegel en produceert een smalle, intense straal van rood laserlicht met een golflengte van 694,3 nm.
Structuur van een rubylezer
1- Laser Ruby Rod.
De standaard afmetingen variëren van een paar millimeter tot enkele centimeters in lengte, met diameters meestal tussen de 5 en 15 millimeter.
2.Pompbron
Een flitslamp met een hoge intensiteit (zoals een xenonlamp) levert de energie die nodig is om de chroom-ionen in de robijnstaaf te prikkelen.
3.Optische holte
Aan beide uiteinden van de rubynstang zijn twee spiegels geplaatst, waarvan de ene volledig reflecterend is en de andere gedeeltelijk reflecterend, zodat de laserstraal kan ontsnappen.
4.Koelsysteem
Aangezien bij het pompen veel warmte ontstaat, wordt er vaak een koelsysteem ingebouwd om oververhitting van de rubynstaaf en andere onderdelen te voorkomen.
Voordelen van rubylaserstangen
1Eenvoud: het eenvoudige ontwerp van de rubinelaser maakt het eenvoudig te bouwen en te bedienen.
2Hoge samenhang: de uitgezonden laserstraal vertoont een uitstekende samenhang, waardoor deze geschikt is voor precisie toepassingen.
3Duurzaamheid: De vaste aard van de rubynstaaf zorgt voor een lange levensduur onder normale omstandigheden.
Toepassingen van rubylaserstangen
1.Holografie: Het samenhangende licht van rubynlasers is ideaal voor het maken van hologrammen van hoge kwaliteit.
2.Medische procedures: Ruby-lasers zijn gebruikt voor het verwijderen van tatoeages, huidbehandelingen en andere dermatologische procedures.
3. Afstandsmeting: Vroege laserafstandsmeters maakten gebruik van rubynlasers voor nauwkeurige afstandenmetingen.
4Wetenschappelijk onderzoek: Ruby-lasers zijn gebruikt in experimenten waarbij coherente en monochrome lichtbronnen vereist zijn.
5.Onderwijs: als een eenvoudig en toegankelijk lasersysteem worden rubynlasers vaak gebruikt in educatieve demonstraties.
V&A
V:Hoe moeten rubynlaserstaven worden opgeslagen en behandeld om de prestaties te behouden?
A:Bewaarplaats:In een droge, donkere omgeving (Cr3+ is lichtgevoelig).
Reiniging:Gebruik methanol (vermijd schuurmiddelen).
Montage:Minimaliseer mechanische spanning (zachte indiumfolie die vaak wordt gebruikt voor thermisch contact).
Pompbron:Het flitslampspektrum moet worden afgestemd op de Cr3+-absorptiebanden (400 nm en 550 nm).
Vermijd:Directe blootstelling aan UV, vingerafdrukken op gepolijste gezichten of thermische cyclus boven 200°C.
