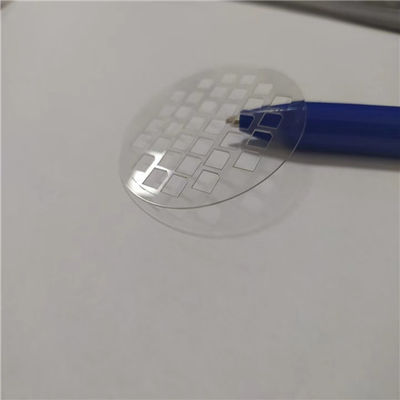

Hoog-transmittantie TGV Sapphire Substraat Geleidende Aerospace Automotive AR VR
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | ZMSH |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Betalingscondities: | T/T |
|
Gedetailleerde informatie |
|||
| Materiaal: | Eenkristallige saffier (C-vlak, A-vlak optioneel) | Dikte: | 100 μm 1000 μm |
|---|---|---|---|
| Via diameter: | ≥ 20 μm | Afmetingsgraad: | ≥ 10:1 |
| Ruwheid van het oppervlak: | Ra < 1 nm (polijst mogelijk) | Pakketcompatibiliteit: | Fan-out, Flip-chip, MEMS-verpakkingen, enz. |
| Markeren: | Substraat van saffier voor automobielindustrie,Leidende saffiersubstraat,High-Transmittance Sapphire Substrate |
||
Productomschrijving
Productoverzicht
TGV Sapphire is een transparant geleidend glasmateriaal op basis van saffier (Al2O3) -substraten, bedekt met transparante geleidende oxide (TCO) -films (bijv. ITO, AZO) via magnetronsputtering.TGV Sapphire combineert de ultrahoge hardheid van saffieren, hoogtemperatuurbestendigheid en TCO-films' geleidbaarheid en transparantie, waardoor het ideaal is voor hoogwaardige elektronische apparaten in extreme omgevingen.
Beginsel- Ik weet het niet.

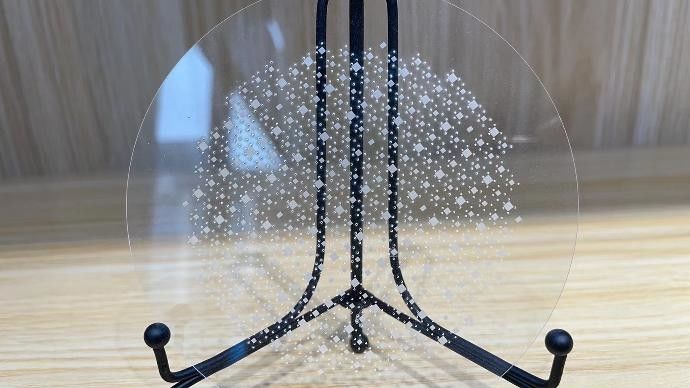

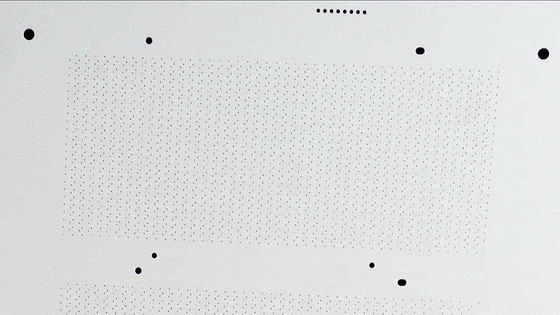

Gebruik vanlaserboorwerkofdroogetsen,verticaalvia'smethoogaspectverhoudingenzijngecreëerdinDeSafirSubstraat.Dezevia'szijnmetalennaarin staat stellenverticaalelektrischesignaaltransmissie,TerwijlhandhavenDesafirenoptischeduidelijkheidenmechanischeintegriteit.
Safir Substraat:Safir (Al2O3) is een van de hardste oxidematerialen in de natuur, met een uitzonderlijke chemische stabiliteit, een hoge thermische geleidbaarheid (~ 40 W/m·K) en een brede optische bandbreedte (~ 9,9 eV),met een vermogen van meer dan 50 W,.
Transparante geleidende laag:Een nano-schaal TCO-film (bijv. ITO) wordt op het saffieroppervlak afgezet via fysieke dampafzetting (PVD), waarbij de hoge doorlaatbaarheid (> 90%) en de lage plaatweerstand (≤10 Ω/sq) worden gebalanceerd.
Technische uitdagingen
Extreme hardheid
Safier heeft een Mohs-hardheid van 9 (tweede alleen na diamant), waardoor traditionele mechanische boorinstrumenten (bijvoorbeeld wolfraamcarbideboormachines) snel slijten of zelfs ineffectief zijn.
Risico op breekbare breuken
De enkelkristallijnstructuur van saffier maakt het gevoelig voor micro-scheuren, kantsplitsing of delaminatie tijdens het bewerken, waardoor de kwaliteit van de gatwand en de betrouwbaarheid van het apparaat worden aangetast.
Vereisten voor microgaten
Voor LED-chips of MEMS-sensoren zijn vaak gaten met een diameter van < 100 μm nodig, waarvoor een precisie binnen ± 1 μm vereist is.
Beheersing van thermische schade
Hoogtemperatuurprocessen (bv. laserboren) kunnen een plaatselijke smelting of thermische spanningsscheuren veroorzaken.
Specificatie
| Posten | Typische waarden (aanpasbaar) |
|---|---|
| Materiaal | Eenkristallige saffier (C-vlak, A-vlak optioneel) |
| Dikte | 100 μm 1000 μm |
| Via Diameter | ≥ 20 μm |
| Afmetingsgraad | ≥ 10:1 |
| Via dichtheid | > 1,000,000 vias/cm2 (facultatief) |
| Metallisatie | Ti/Cu, Ni/Au, Pt, enz. |
| Ruwheid van het oppervlak | Ra < 1 nm (polijst mogelijk) |
| Pakketcompatibiliteit | Fan-out, Flip-chip, MEMS-verpakkingen, enz. |
Aanvragen
Consumentenelektronica: krabbenbestendige AR/VR-displays, flexibele OLED-achtergrond.
Opto-elektronica: laservenstercomponenten, UV-sensoren, hoogvermogende LED-substraten.
Automobiel: Automobiel-displays, LiDAR-optische componenten.
Ruimte: Stralingsbestendige satellietonderdelen en vensters van ruimteschepen.
V&A
V1: Wat is het verschil tussen TGV Sapphire en gewoon geleidend glas?
A1 : TGV Sapphire is 10x harder dan gewoon glas, bestand tegen temperaturen tot 600°C en werkt in ruwe chemische omgevingen.
Vraag 2: Kan TGV Sapphire op maat worden gemaakt (bijv. vorm snijden, dikte aanpassen)?
A2: Ja, aanpasbare afmetingen, dikte (0,5 mm~5 mm) en geleidende laagpatronen zijn beschikbaar.
- Ik weet het niet.
V3: Heeft extreme temperatuur invloed op de geleidbaarheid van TGV Sapphire?
A3: Sapphire's CTE past bij siliciumchips, waardoor een stabiele geleidbaarheid bij hoge temperaturen wordt gewaarborgd.
