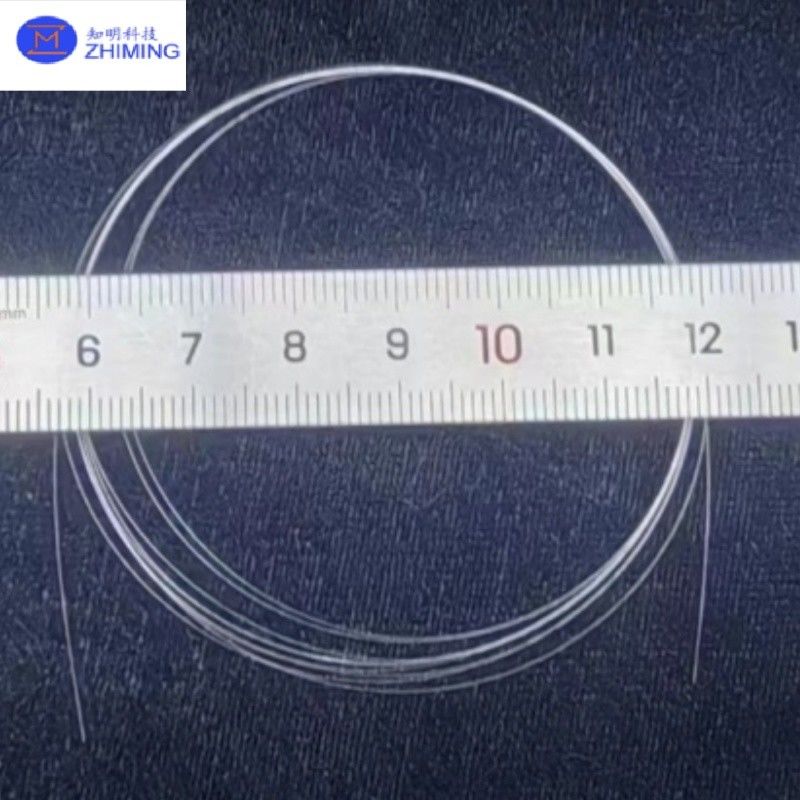

Sapphire-optische vezelkabels Hoogtemperatuurbestendige enkelkristallische Al2O3-vezels voor extreme omgevingen
Productdetails:
| Plaats van herkomst: | Chinees |
| Merknaam: | ZMSH |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 2 |
|---|---|
| Betalingscondities: | T/T |
|
Gedetailleerde informatie |
|||
| Kristalrichtlijn: | C-as uitgelijnd | Smeltpunt: | 2072°C |
|---|---|---|---|
| Treksterkte: | MPa 2200 | Drempel van laserschade: | 1.3 kJ/cm2 @ golflengte 3 μm |
| Markeren: | Extreme omgevingen Sapphire glasvezelkabels,Sapfieren glasvezelkabels,Temperatuurbestendige saffiervezel-optische kabels |
||
Productomschrijving
Inleiding van het product
Saffira, d.w.z. enkelkristallijn aluminiumoxide (Al203), is een materiaal met een hoge mechanische sterkte, chemische corrosiebestendigheid en een goede thermische geleidbaarheid, met een smeltpunt tot 2072°C.ZMSH kan saffieroptische vezels leveren met een diameter van 75~500umOptische vezels met een coniciteit kunnen zorgen voor een hogere lichttransmissieenergie zonder de flexibiliteit van de optische vezel op te offeren:voor optische vezels met een diameter van meer dan 100um, PTFE-hulzen of optische vezelconnectoren zijn optioneel, en andere soorten optische vezels zijn optioneel, zoals AI203-dopeerde, YAG-dopeerde en YAG-dopeerde optische vezels.
Werkingsbeginsel van saffieroptische vezels
Optische vezels van saffieren maken gebruik van hun unieke materiële eigenschappen en optische mechanismen om een efficiënte lichtsignaaloverdracht in extreme omgevingen mogelijk te maken.
Materiaal en fabricage
Hoge zuiverheid: smelt bij 2072°C, is bestand tegen corrosie/straling en is bestand tegen extreme temperaturen (-269°C tot 1900°C).
LHPG-productie: met laser gevormde vezels (75×500 μm) met luchtbekleding voor minimaal optisch verlies.
Optisch mechanisme
TIR: Hoge brekingsindex (~1,76) vangt kernlicht efficiënt (NA tot 1,4).
Lage verzwakking: 0,5 ∼1,0 dB/m in bijna-IR voor lasertransmissie met een hoog vermogen.
Belangrijkste voordelen
Mechanische sterkte: 2200 MPa treksterkte, beter dan silica.
Omgevingsbestendigheid: stabiel in vacuüm, straling (100 kGy γ-straal) en chemische blootstelling.
Prestatiespecificaties
| Parameter | Specificatie |
|---|---|
| Kristaloriëntatie | C-as uitgelijnd |
| Smeltepunt | 2072°C |
| Treksterkte | 2200 MPa |
| Drempel van laserschade | 1.3 kJ/cm2 @ golflengte 3 μm |
| Numerieke opening (NA) | 0.45 (300 μm vezels, 1 m lengte) |
| Afzwakking | 00,5-1,0 dB/m (Near-IR-band, 300 μm glasvezel) |
| Buigverlies | 3% @ φ3cm lus (100μm vezels) |
Toepassingen
1. Ultra-High-Temp Industrial Sensing
-
Bewaking van het niveau van gesmolten metaal in smelterijen
-
Echttijdige verbrandingsdiagnostiek in straalmotoren
2Optische systemen voor de ruimte.
-
Corrosiebestendige dataverbindingen voor Venuslanders
-
Radiatieharde signaaloverdracht in nucleair aangedreven ruimteschepen
3Geavanceerde medische oplossingen
-
Laser-ablatie-chirurgische sondes met een hoog vermogen
-
met een breedte van niet meer dan 50 mm
4Extreme wetenschappelijk onderzoek
-
Plasmadiagnostiek in fusiereactoren
-
In situ-spektralanalyse onder ultrahoge druk (DAC-toepassingen)
V&A
V1: Belangrijkste voordelen ten opzichte van silicavezels?
A: Werkt continu bij 1600 °C gedurende 500+ uur (tegenover de limiet van 400 °C / 1 uur van silica) met 10x hogere stralingsresistentie, waardoor het ideaal is voor nucleaire / ruimtevaarttoepassingen.
V2: Hoe wordt de breekbaarheid van saffieren aangepakt?
A: eigendomsrechtelijke gradiëntinterface technologie functies:
-
Titaniumlegeringslaag (vermijdt microbendingverliezen)
-
Op nanoschaal oppervlaktepolijsten (defectdichtheid < 0,1/cm2)
