8 inch GaN-on-Si Epitaxy Wafer 110 111 110 N type P type Aanpassing Halfrol LED
Productdetails:
| Place of Origin: | China |
| Merknaam: | ZMSH |
| Model Number: | GaN-on-Si Wafer |
Betalen & Verzenden Algemene voorwaarden:
| Levertijd: | 2-4weeks |
|---|---|
| Betalingscondities: | T/T |
|
Gedetailleerde informatie |
|||
| gepolijst: | DSP-SSP | Dopingconcentratie: | Concentratie van het dopingelement 1 × 10^16 - 1 × 10^18 Cm^-3 |
|---|---|---|---|
| Defectdichtheid: | ≤ 500 cm2 | Bewaringsvoorwaarden: | Bewaaromgeving Voor de wafer Temperatuur 20-25°C, Vochtigheid ≤60% |
| Mobiliteit: | 1200 tot 2000 | Dikte: | 350 + 10um |
| Vlakheid: | Vlakheid van het oppervlak van de wafer ≤ 0,5 μm | Diameter: | 2-8inch |
| Markeren: | 8 inch GaN-on-Si Epitaxy Wafer,111 GaN-op-Si-epitaxy-wafer,110 GaN-op-Si-epitaxy-wafer |
||
Productomschrijving
8 inch GaN-on-Si Epitaxy Wafer 110 111 110 N-type P-type Aanpassing Halfrol LED
Beschrijving van GaN-op-Si-wafers:
De 8-inch diameter GaN-on-Si MMIC en Si CMOS wafers (boven, links) zijn 3D geïntegreerd op de wafer schaal.Het Si-substraat van de silicium-op-isolator-wafer wordt volledig verwijderd door slijpen en selectief natte etsen om te stoppen bij het begraven oxide (BOX)Vias aan de achterkant van CMOS en aan de bovenkant van GaN-circuits worden afzonderlijk gegraveerd en met een bovenste metaal verbonden.De verticale integratie minimaliseert de chip grootte en vermindert de interconnect afstand om het verlies en vertraging te verlagenNaast de oxide-oxide-binding aanpak wordt gewerkt aan het uitbreiden van de mogelijkheden van de 3D-integratie aanpak door het gebruik van hybride binding interconnecties,die rechtstreekse elektrische verbindingen tussen de twee wafers zonder afzonderlijke via's met de GaN- en CMOS-circuits mogelijk maken.
Het kenmerk van GaN-op-Si-wafers:
Hoge uniformiteit
Laaglektrom
Hoger werktemperatuur
Uitstekende 2DEG-kenmerken
Hoog onderbrekingsspanning (600V-1200V)
Laagere ON-weerstand
Hogere schakelfrequenties
Hoogere werkfrequenties (tot 18 GHz)
CMOS-compatibel proces voor GaN-on-Si MMIC's
Het gebruik van Si-substraat met een diameter van 200 mm en CMOS-tools vermindert de kosten en verhoogt de opbrengst
3D-integratie van GaN-MMIC's op waferschaal met CMOS om functionaliteiten te verbeteren met verbeterde grootte, gewicht en vermogen
De vorm van GaN-op-Si-wafers:
| Artikel 1 | Galliumnitrium op siliciumwafer, GaN op siliciumwafer |
| GaN dunne film | 0.5 μm ± 0,1 μm |
| GaN-orientatie | C-vlak (0001) |
| Ga-gezicht | < 1 nm, als volwassen, EPI-klaar |
| N-gezicht | P-type/B-gedrogeerd |
| Polariteit | Ga-gezicht |
| Leiderschapstype | Niet-gedrogeerd/N-type |
| Macro-defectdichtheid | < 5 cm2 |
| Substraat van siliciumwafers | |
| Oriëntatie | < 100 |
| Leiderschapstype | N-type/P-doping of P-type/B-doping |
| Afmeting: | 10 x 10 x 0,5 mm 2 inch 4 inch 6 inch 8 inch |
| Resistiviteit | 1-5 ohm-cm, 0-10 ohm-cm, < 0,005 ohm-cm of andere |

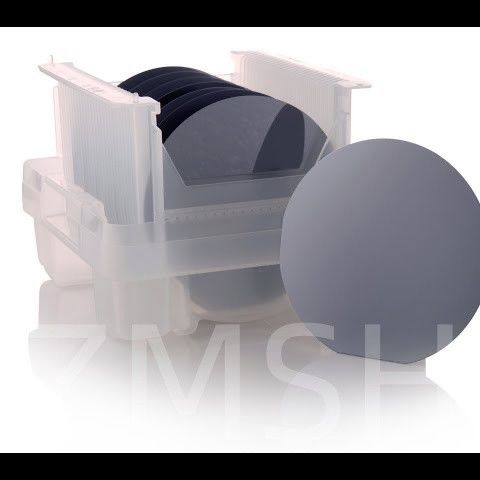

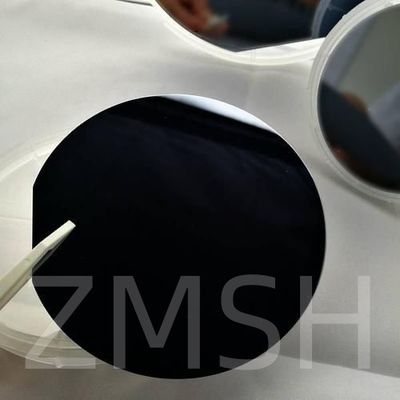

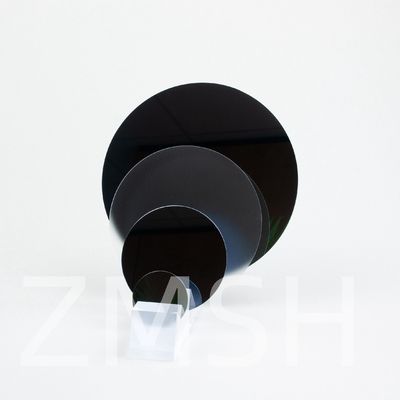

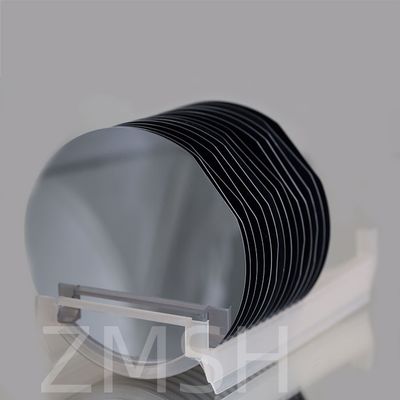

De fysieke foto van GaN-op-Si-wafers:
Gebruik van GaN-op-Si-wafers:
1Verlichting: GaN-on-Si-substraten worden gebruikt bij de vervaardiging van lichtdioden (LED's) met een hoge helderheid voor verschillende toepassingen, zoals algemene verlichting, automobielverlichting,achtergrondverlichting voor schermenGaN-LED's zijn energiezuinig en duurzaam.
2. Power Electronics: GaN-on-Si-substraten worden gebruikt bij de productie van krachtelektronica zoals high-electron-mobility transistors (HEMT's) en Schottky-dioden.Deze apparaten worden gebruikt in stroomvoorzieningen, omvormers en omvormers vanwege hun hoge efficiëntie en snelle schakelsnelheden.
3Draadloze communicatie: GaN-op-Si-substraten worden gebruikt bij de ontwikkeling van hoogfrequente en krachtige RF-apparaten voor draadloze communicatiesystemen zoals radarsystemen, satellietcommunicatie,en basisstationsGaN-RF-apparaten bieden een hoge vermogendichtheid en efficiëntie.
4. Automobiele industrie: GaN-on-Si-substraten worden in toenemende mate gebruikt in de automobielindustrie voor toepassingen zoals aangedreven opladers, DC-DC-omvormers en motor aandrijvingen vanwege hun hoge vermogen dichtheid,efficiëntie en betrouwbaarheid.
5- zonne-energie: GaN-on-Si-substraten kunnen worden gebruikt bij de productie van zonnecellen,waar hun hoge efficiëntie en weerstand tegen stralingsschade voordelig kunnen zijn voor ruimte- en geconcentreerde fotovoltaïsche toepassingen.
6Sensoren: GaN-on-Si-substraten kunnen worden gebruikt bij de ontwikkeling van sensoren voor verschillende toepassingen, waaronder gassensoren, UV-sensoren en druksensoren.vanwege hun hoge gevoeligheid en stabiliteit.
7Biomedisch: GaN-on-Si-substraten hebben potentiële toepassingen in biomedische apparaten voor sensing, beeldvorming en therapie vanwege hun biocompatibiliteit, stabiliteit,en vermogen om in ruwe omgevingen te werken.
8. Consumer Electronics: GaN-on-Si-substraten worden gebruikt in consumentenelektronica voor verschillende toepassingen zoals draadloos opladen, stroomadapters,en hoogfrequente circuits vanwege hun hoge efficiëntie en compacte grootte.
Toepassingsgrafiek van GaN-op-Si-wafers:
Vragen:
1.V: Wat is het proces van GaN op silicium?
A: 3D-stapelingstechnologie. Bij scheiding splijt de siliciumdonorwafel langs een verzwakt kristalvlak en laat daarmee een dunne laag siliciumkanaalmateriaal achter op de GaN-wafer.Dit siliciumkanaal wordt vervolgens verwerkt tot silicium PMOS transistors op de GaN wafer.
2.V: Wat zijn de voordelen van galliumnitride ten opzichte van silicium?
A: Galliumnitride (GaN) is een zeer harde, mechanisch stabiele, binaire III/V directe bandgap halfgeleider.een hogere thermische geleidbaarheid en een lagere weerstand, leveringsapparaten op basis van GaN hebben een aanzienlijk betere prestaties dan apparaten op basis van silicium.
Product aanbeveling:
2.2 inch 4 inch vrijstaande GaN Gallium Nitride Wafer
